उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Conveying Hoisting Machine: | Bucket Elevator | Application: | metallurgy, chemical industry |
|---|---|---|---|
| Usage: | conveye materials in vertical state | Feature: | Efficient stable |
| model: | NE/TH/TGH/HL | Key Word: | Conveying Hoisting Machine |
| Lifting capacity: | 15m3/h | Bucket Volume: | 2.5L |
| Bucket Bucket gap: | 203.2mm | Bucket Bucket speed: | 29.8m/min |

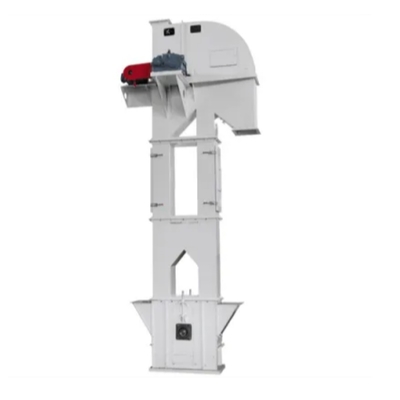

उच्च थ्रूपुट और उच्च उठाने की क्षमता वाले बकेट एलिवेटर
बकेट एलिवेटर एक सतत संदेश देने वाली मशीन है जो थोक सामग्री को ऊर्ध्वाधर या लगभग ऊर्ध्वाधर दिशा में ऊपर की ओर ले जाने के लिए एक अंतहीन कर्षण घटक पर समान रूप से तय किए गए बकेट की एक श्रृंखला का उपयोग करती है।
बकेट एलिवेटरों का कार्य सिद्धांत
हॉपर नीचे के भंडारण से सामग्री को उठाता है और उन्हें कन्वेयर बेल्ट या चेन के साथ शीर्ष पर उठाता है। शीर्ष पहिये के चारों ओर जाने के बाद, यह नीचे की ओर पलट जाता है और बकेट एलिवेटर सामग्री को प्राप्त करने वाले गर्त में डाल देता है। बेल्ट-चालित बकेट एलिवेटर का ड्राइव बेल्ट आमतौर पर रबर से बना होता है और इसे निचले या ऊपरी ड्राइव रोलर्स और ऊपरी और निचले रीडायरेक्टिंग रोलर्स पर स्थापित किया जाता है। चेन-चालित बकेट एलिवेटर आमतौर पर दो समानांतर ट्रांसमिशन चेन से लैस होते हैं। शीर्ष या नीचे पर ट्रांसमिशन स्प्रोकेट का एक जोड़ा होता है और नीचे या शीर्ष पर रीडायरेक्टिंग स्प्रोकेट का एक जोड़ा होता है। बकेट एलिवेटर आमतौर पर आवरण से लैस होते हैं ताकि बकेट एलिवेटर के अंदर धूल को उड़ने से रोका जा सके।
बकेट एलिवेटर
यह कम जगहों से उच्च स्थानों तक सामग्री उठाने के लिए उपयुक्त है। आपूर्ति की गई सामग्री को वाइब्रेटिंग टेबल के माध्यम से बाल्टियों में डालने के बाद, मशीन स्वचालित रूप से और लगातार उन्हें ऊपर की ओर ले जाती है।
बकेट एलिवेटरों के मुख्य घटक।
बकेट एलिवेटर बाल्टियों, ड्राइव इकाइयों, शीर्ष और नीचे रोलर्स (या स्प्रोकेट), बेल्ट (या कर्षण चेन), टेंशनिंग डिवाइस और आवरण आदि से बने होते हैं।
एनई सीरीज बकेट एलिवेटर के तकनीकी पैरामीटर
| मॉडल | उठाने की क्षमता | बाल्टी | ऑपरेशन भागों का वजन | मैक्स। सामग्री का आकार | ||||||
| (मी3/घंटा) | वॉल्यूम (एल) |
बाल्टी गैप (मिमी) | बाल्टी की गति (मी/मिनट) |
प्रतिशत (%) | ||||||
| 10 | 25 | 50 | 75 | 100 | ||||||
| NE15 | 15 | 2.5 | 203.2 | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 52.5 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 260.9 | 700 | 30 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
टीएच/टीजीएच सीरीज बकेट एलिवेटर के तकनीकी पैरामीटर
| मॉडल | बाल्टी का आकार | संदेश देने की क्षमता (मी3/घंटा) |
बाल्टी | चेन | स्प्रोकेट पिच व्यास (मिमी) | बाल्टी की संचालन गति (मी/सेकंड) |
मैक्स। सामग्री का आकार (मिमी) |
|||
| चौड़ाई (मिमी) | वॉल्यूम (एल) |
दूरी (मिमी) |
पिच (मिमी) |
ब्रेकिंग लोड (केएन) |
||||||
| TH315 | zh | 36.6 | 315 | 3.75 | 500 | 50 | ≥320 | φ630 | 1.4 | 35 |
| sh | 58.6 | 6 | ||||||||
| TGH315 | zh | 46 | 3.75 | 400 | ||||||
| sh | 80 | 6 | ||||||||
| TH400 | zh | 57.7 | 400 | 5.9 | 500 | 40 | ||||
| sh | 92.8 | 9.5 | ||||||||
| TGH400 | zh | 80 | 5.9 | 400 | ||||||
| sh | 125 | 9.5 | ||||||||
| TH500 | zh | 73 | 500 | 9.3 | 688 | 86 | ≥480 | φ800 | 1.5 | 50 |
| sh | 118 | 15 | ||||||||
| TGH500 | zh | 100 | 9.3 | 516 | ||||||
| sh | 157 | 15 | ||||||||
| TH630 | zh | 114 | 630 | 14.6 | 688 | 60 | ||||
| sh | 185 | 23.6 | ||||||||
| TGH630 | zh | 152 | 14.6 | 516 | ||||||
| sh | 246 | 23.6 | ||||||||
| TH800 | zh | 146 | 800 | 23.3 | 920 | 92 | ≥570 | φ1000 | 1.4 | 75 |
| sh | 235 | 37.5 | ||||||||
| sh | 365 | 58 | ||||||||
संदेश देने वाली होइस्टिंग मशीन

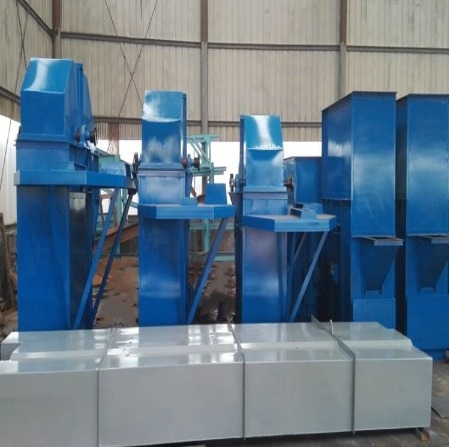

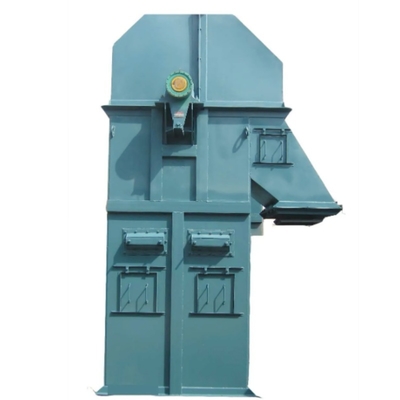

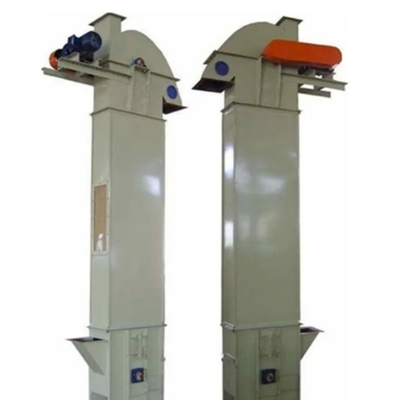

संदेश देने वाली होइस्टिंग मशीन का उत्पाद प्रदर्शन
संदेश देने वाली होइस्टिंग मशीन
प्रश्न और उत्तर
प्र: हम लुओयांग झोंगताई इंडस्ट्रीज कं, लिमिटेड में क्यों विश्वास करते हैं:
ए: 1. 30 से अधिक वर्षों का अनुभव।
2. हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और जाली भागों के अग्रणी पेशेवर आपूर्तिकर्ता हैं।
3. सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
प्र: डिलीवरी का समय?
ए: पुर्जों का लीड टाइम 1-2 महीने, मशीनें 2-3 महीने।
प्र: भुगतान की शर्तें?
ए: भुगतान प्रकार स्वीकार करें: टी/टी, एल/सी, वेस्टर्न यूनियन, कैश।
अनुबंध पर हस्ताक्षर करते समय 30% जमा। शिपिंग से पहले पूर्ण भुगतान किया गया
प्र: गुणवत्ता वारंटी?
ए: गारंटी समय: मुख्य मशीनरी के लिए एक वर्ष। यदि कुछ गलत है तो हम तकनीकी सलाह प्रदान करेंगे और तुरंत समाधान खोजेंगे। उन पहनने वाले भागों के लिए हम दीर्घकालिक आपूर्ति के लिए उच्च गुणवत्ता वाले भागों की गारंटी देते हैं।
व्यक्ति से संपर्क करें: Mr. David
दूरभाष: 86-18637916126
