प्लेट फीडर संदेश उत्थापन मशीन स्पीड रेंज 0 ~ 0.6 एम / मिनट

प्लेट फीडर कन्वेयरिंग होल्डिंग मशीन स्पीड रेंज 0~0.6 एम/मिनट

1उद्देश्य

प्लेट फीडर एक प्रकार की निरंतर परिवहन मशीनरी है जिसका उपयोग खनन, धातु विज्ञान, निर्माण सामग्री, बंदरगाहों, कोयले और रासायनिक औद्योगिक और खनन उद्यमों में व्यापक रूप से किया जाता है।इसका उपयोग मुख्य रूप से विभिन्न भारी वस्तुओं और घर्षण सामग्री को भंडारण डिब्बों या स्थानांतरण हॉपर से क्रशर में स्थानांतरित करने के लिए किया जाता है।यह खनिज और कच्चे माल के प्रसंस्करण और निरंतर उत्पादन की प्रक्रिया में महत्वपूर्ण और अपरिहार्य उपकरणों में से एक है।

2नौकरी की विशेषताएं

(१) अधिकांश नो-लोड स्टार्ट, मूल रूप से कोई ओवरलोड घटना नहीं, कभी-कभी नामित भार के साथ शुरू होता है, रिसीविंग हॉपर में अधिकतम 70 टन कोयले होते हैं;

(2) यह शून्य गति पर शुरू करने के लिए आवश्यक है, और गति रेंज 0 ~ 0.6 मीटर / मिनट है। यह मैन्युअल रूप से गति बढ़ाने या धीमी गति से धीमा करने के लिए नियंत्रित किया जा सकता है। गति 0.3 ~ 0.5 मीटर / मिनट है,जो अधिक प्रयोग किया जाता है और स्थिर रूप से चलता है;

(3) स्थिर संचालन के दौरान बाहरी भार मूल रूप से स्थिर है, और प्रभाव छोटा है;

(4) परिवेश का तापमान कम है और धूल बड़ी है।

3कामकाजी सिद्धांत

कर्षण तत्व के रूप में 228.6 मिमी (9 इंच) के पिच के साथ एक उच्च शक्ति वाले डोजर डाई फोर्जिंग चेन का उपयोग किया जाता है।दो चेन एक बंद लूप बनाने के लिए शरीर के सिर पर स्थापित ड्राइव sprockets की एक जोड़ी और शरीर की पूंछ पर तनाव पहियों की एक जोड़ी को दरकिनारश्रृंखलाओं की दो पंक्तियों के प्रत्येक श्रृंखला लिंक को सामग्री ले जाने में सक्षम एक निरंतर कन्वेयर लाइन बनाने के लिए ओवरलैप, भारी शुल्क कन्वेयर ग्रूव से लैस किया गया है।अपने स्वयं के वजन और सामग्री के वजन समर्थन पहियों की कई पंक्तियों द्वारा समर्थित हैं, चेन समर्थन पहियों और स्लाइड बीम को शरीर पर लगाया जाता है। ट्रांसमिशन सिस्टम को एसी आवृत्ति रूपांतरण गति विनियमन मोटर द्वारा रिड्यूसर से जोड़ा जाता है,और फिर वाहक तंत्र सीधे विस्तार आस्तीन और ड्राइविंग डिवाइस द्वारा कनेक्ट किया जाता है कम गति ऑपरेशन ड्राइव करने के लिए- पूंछ के डिब्बे में छोड़ी गई सामग्री को परिवहन लाइन के साथ शरीर के सामने ले जाया जाता है ताकि नीचे काम करने वाली मशीनरी को निरंतर और समान रूप से खिलाया जा सके।

4कार्य का उद्देश्य

यह एक प्रकार की निरंतर परिवहन मशीनरी है जिसका उपयोग खनन, धातु विज्ञान, निर्माण सामग्री, बंदरगाह, कोयला और रासायनिक उद्योग और खनन उद्यमों में व्यापक रूप से किया जाता है।यह मुख्य रूप से भंडारण बिन या स्थानांतरण फ़नल से विभिन्न बड़े वजन और घर्षण बल्क सामग्री के निरंतर और समान आपूर्ति और हस्तांतरण के लिए उपयोग किया जाता हैयह खनिज और कच्चे माल के प्रसंस्करण और निरंतर उत्पादन प्रक्रिया में महत्वपूर्ण और आवश्यक उपकरणों में से एक है।

5. परिवहन उठाने वाली मशीन के तकनीकी मापदंड

6प्लेट फीडर की कार्यक्षमता विशेषताएं

कर्षण श्रृंखला लंबी पिच प्लेट पिन-रोलर श्रृंखला को अपनाती है, और श्रृंखला के सभी भाग मिश्र धातु स्टील सामग्री से बने होते हैं, और वैज्ञानिक गर्मी उपचार से गुजर चुके हैं, अच्छे पहनने के प्रतिरोध के साथ,उच्च तन्यता शक्ति और लंबी सेवा जीवन. प्रबलित, टैंक शरीर में अच्छी कठोरता है, और असर क्षमता बड़ी है। सामग्री रिसाव को रोकने के लिए टैंक शरीर की निचली प्लेट को आर्क द्वारा ओवरलैप किया जाता है।ड्राइव मोटर एक गति विनियमन मोटर को अपनाता है, और चलने की गति समायोज्य है, ताकि कन्वेयर मात्रा को अधिक उचित रूप से चुना जा सके। विभिन्न लेआउट रूप हैं, जिन्हें क्षैतिज और तिरछे रूप में व्यवस्थित किया जा सकता है,और क्षैतिज और तिरछे लेआउट के विभिन्न संयोजन भी हैं. एक मशीन की ढोने की लंबाई 60 मीटर से कम या बराबर है, और उठाने की ऊंचाई 30 मीटर से कम या बराबर है। अधिकतम ढोने के झुकाव कोण 0-75 डिग्री है।सामग्री का तापमान 600°C से कम या बराबर हैमॉडलों को हल्के एप्रन फीडर, मध्यम एप्रन फीडर और भारी एप्रन फीडर में विभाजित किया जा सकता है।

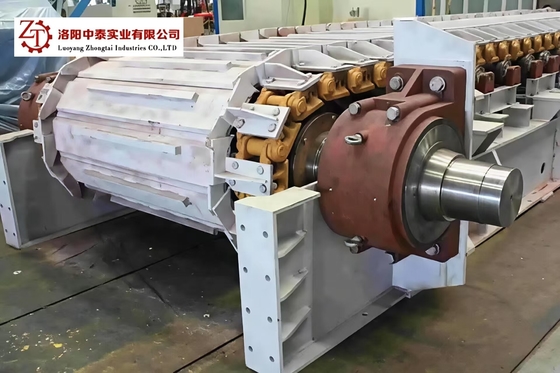

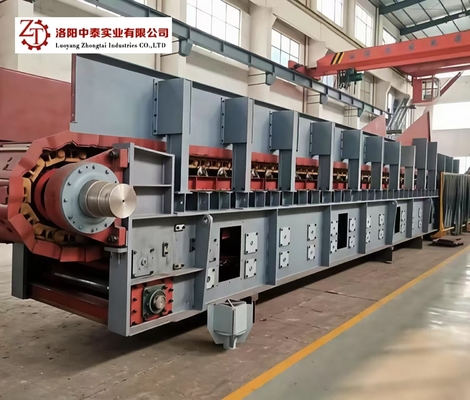

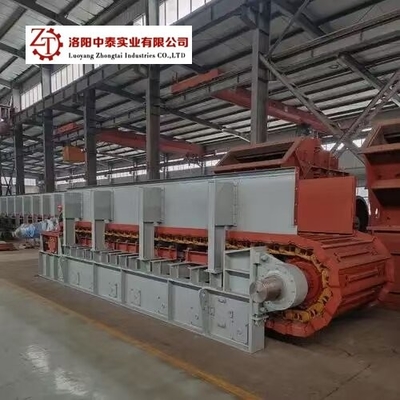

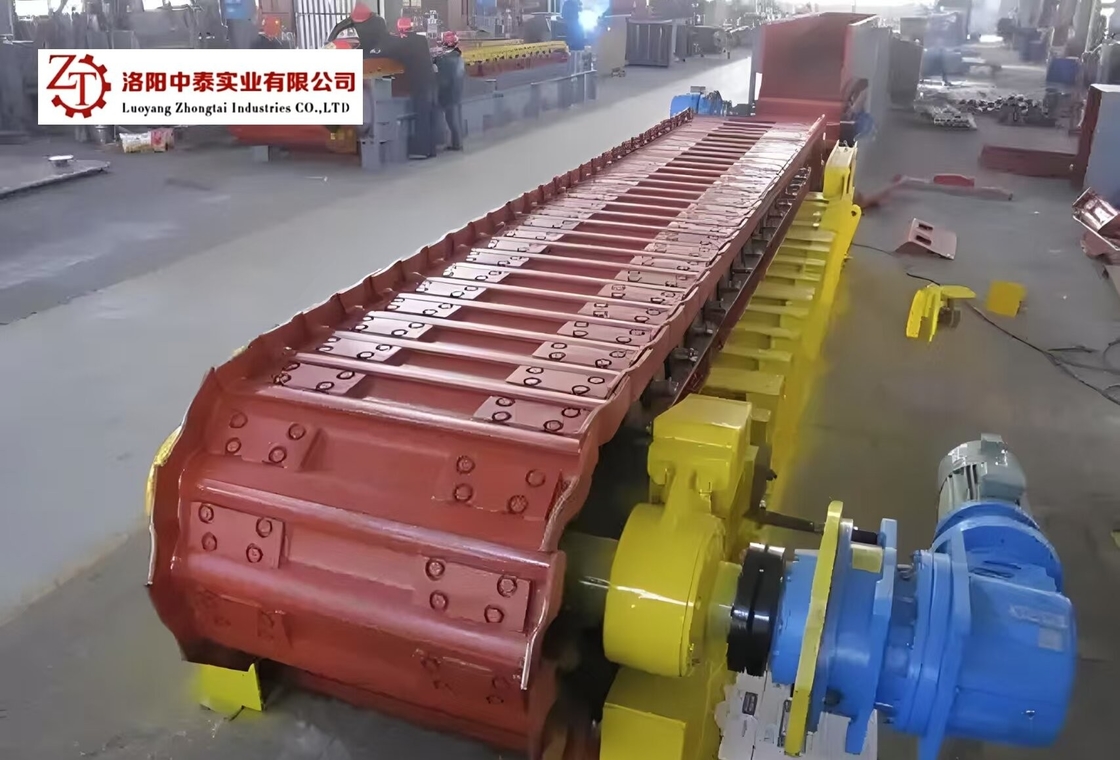

7.कन्वेविंग लिफ्टिंग मशीन फोटो स्पष्टीकरण
