उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ड्रम की मात्रा: | 9.0m³ | उत्पादन क्षमता: | 1.9-2.4t/h |
|---|---|---|---|
| स्थापना कोण: | 3-5% | अधिकतम सेवन तापमान: | 700-800℃ |
| वर्गीकरण: | सीमेंट रोटरी भट्ठा | फ़ायदा: | बड़ी क्षमता कम लागत |
| मुख्य मोटर पावर: | 7.5 किलोवाट | पत्तन: | क़िंगदाओ |

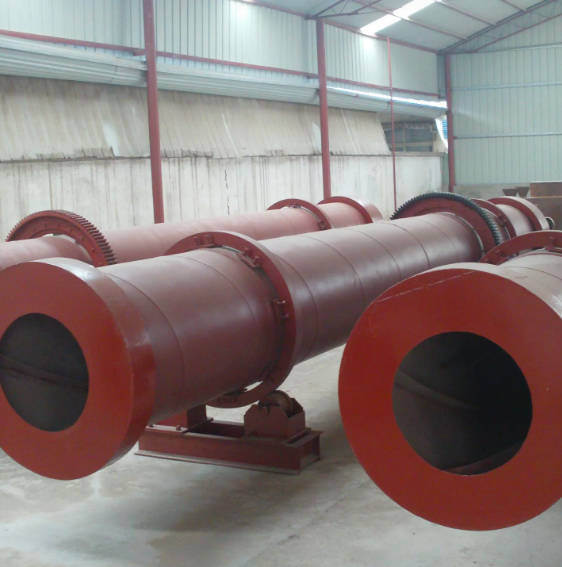

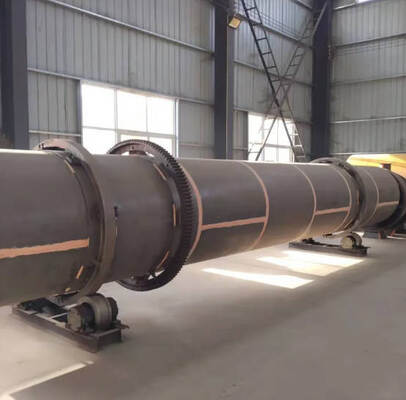

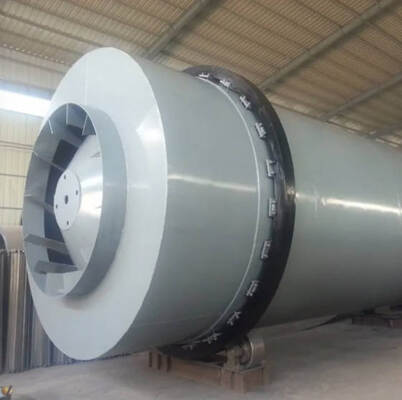

व्यापक अनुप्रयोग के साथ सरल संरचना ड्रायर
ड्रायर खनिज प्रसंस्करण, निर्माण सामग्री, धातु विज्ञान और रसायन जैसे उद्योगों में मुख्य उपकरण हैं, मुख्य रूप से विशिष्ट नमी सामग्री या कण आकार वाली सामग्री को सुखाने के लिए उपयोग किया जाता है।रोटरी ड्रायर, विशेष रूप से, सामग्री के लिए उनकी मजबूत अनुकूलन क्षमता, विभिन्न सामग्रियों को सूखने की क्षमता, सरल संरचना, और स्थिर और विश्वसनीय संचालन के कारण व्यापक रूप से आवेदन प्राप्त किया है।
ड्रायर के कई प्रकार के अनुप्रयोग होते हैं, जिनमें विभिन्न प्रकार की सामग्री कुशलतापूर्वक सूख जाती है, जिनमें लोहे के ऑक्साइड के स्केल, कीचड़, कोक्स, कच्चे लोहे के फ़िलिंग, तांबे की सांद्रता, सिलिकॉन कार्बाइड पाउडर,दुर्लभ पृथ्वी अयस्क, पारा अयस्क पाउडर, टिन अयस्क पाउडर, कोबाल्ट अयस्क पाउडर, निकेल अयस्क पाउडर, मैंगनीज अयस्क पाउडर, जिप्सम पाउडर, बेंटोनाइट, कैओलिन, परिष्कृत लौह अयस्क, सीसा केंद्रित, पेट्रोलियम कोक्स, सोने के अयस्क पाउडर,स्टील स्लग, वाटर स्लग, फ्लोराइट अयस्क, समुद्री रेत और नदी रेत।
उपकरण संरचनात्मक विशेषताएं
इस श्रृंखला के ड्रायर में ड्रम ड्रायर, रोटरी ड्रायर, रेत ड्रायर, लिग्नाइट ड्रायर, नदी रेत ड्रायर आदि शामिल हैं।बड़ी गियर रिंग, छोटे गियर, समर्थन रोलर्स, थ्रस्ट रोलर्स, टायर और समर्थन रोलर शाफ्ट।
उपकरण संचालन सिद्धांत: विद्युत मोटर एक वी-बेल्ट के माध्यम से शक्ति प्रेषित करता है। एक reducer द्वारा दो चरण में कमी के बाद, छोटे गियर बड़े गियर रिंग को चलाता है,डिजाइन गति पर ढोल शरीर को सुचारू रूप से घूमने के लिए ड्राइविंग, सामग्री के अंदर समान ताप और सुखाने को सुनिश्चित करता है।
मुख्य प्रकार और विशेषताएं
1रोटरी ड्रम ड्रायर (रोटरी ड्रायर)
रोटरी ड्रम ड्रायर का व्यापक रूप से निर्माण सामग्री, धातु विज्ञान, रासायनिक, सीमेंट और अन्य उद्योगों में उपयोग किया जाता है। वे स्लग, चूना पत्थर, कोयला पाउडर और मिट्टी जैसी सामग्री को सूखा सकते हैं,और मिश्रित उर्वरकों के उत्पादन में कुछ आर्द्रता सामग्री और कण आकार वाले उर्वरकों को सुखाने के लिए भी इस्तेमाल किया जा सकता है.
उपकरण में मुख्य रूप से एक घूर्णी शरीर, लिफ्टिंग प्लेट, ट्रांसमिशन डिवाइस, समर्थन डिवाइस और सीलिंग रिंग शामिल हैं, जिनमें उचित संरचना, उत्कृष्ट निर्माण,उच्च उत्पादन, कम ऊर्जा की खपत, और सुविधाजनक संचालन. वितरण और कोण डिजाइन उठाने प्लेटों वैज्ञानिक हैं, स्थिर प्रदर्शन, उच्च थर्मल ऊर्जा उपयोग सुनिश्चित,समान सामग्री सुखाना, कम सफाई आवृत्ति, और सुविधाजनक रखरखाव।
2. रोटरी ड्रायर रोटरी ड्रायर विभिन्न सामग्रियों के सुखाने की जरूरतों को पूरा करते हुए विभिन्न सामग्रियों के अनुकूल हैं। वे आम तौर पर चूना पत्थर, मिट्टी, कोयले के पाउडर,और मिश्रित सामग्री, और धातु विज्ञान, खनन, बिजली, रसायन और खाद्य उद्योगों के लिए भी उपयुक्त हैं।
इस उपकरण का संचालन सरल और विश्वसनीय है, इसमें उत्कृष्ट धूलरोधी सील है, और इसे बनाए रखना आसान है,इसे सीमेंट उद्योग और संबंधित औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किया जाने वाला सुखाने का उपकरण बना रहा है.
3. रोटरी ड्रम ड्रायर रोटरी ड्रम ड्रायर का उपयोग खाद्य, चारा, रासायनिक, दवा और खनन सहित कई उद्योगों में किया जाता है।
कार्यप्रवाहः निर्जलीकरण के बाद, गीली सामग्री ड्रायर में प्रवेश करती है और ड्रम के अंदर समान रूप से वितरित लिफ्टर्स द्वारा गिर जाती है,सूखने के दौरान गर्म हवा के साथ पूर्ण संपर्क सुनिश्चित करना और गर्मी और द्रव्यमान हस्तांतरण में तेजी लानाझुकाव वाले लिफ्टर्स और गर्म हवा के प्रवाह की संयुक्त क्रिया के तहत, सामग्री को एक स्टार के आकार के डिस्चार्ज वाल्व के माध्यम से उपकरण के दूसरे छोर से तैयार उत्पाद के रूप में बाहर निकाला जाता है।
यह मशीन 85% से कम आर्द्रता वाले विभिन्न प्रकार के अपशिष्ट पदार्थों को सूखाने के लिए उपयुक्त है, जैसे कि बीयर के अनाज, सोयाबीन अवशेष, छिड़का हुआ मक्का के छिलके, कोयला कीचड़, और फल का टुकड़ा।इसका फ़ूड संसाधनों के विस्तार पर महत्वपूर्ण प्रभाव पड़ता है, प्रजनन लागत को कम करना और पर्यावरण प्रदूषण को कम करना।
के उत्पाद मापदंडोंसीमेंट रोटरी ओवन
(1) एच सीरीज के रोटरी ड्रायर के तकनीकी मापदंड, टंबल ड्रायर, ड्रम ड्रायर, रोटरी ड्रायर
| उत्पाद SPEC ((m) | ड्रम वॉल्यूम ((m3) | उत्पादन क्षमता ((t/h) | स्थापना कोण ((%) | अधिकतम प्रवेश तापमान | मुख्य मोटर शक्ति ((kw) | कुल वजन ((t) |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | ३-५ | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | ३-५ | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | ३-५ | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | ३-५ | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | ३-५ | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | ३-५ | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | ३-५ | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | ३-५ | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | ३-५ | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | ३-५ | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | ३-५ | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | ३-५ | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | ३-५ | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | ३-५ | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.4-34.0 | ३-५ | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | ३-५ | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | ३-५ | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | ३-५ | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | ३-५ | 700-800 | 160 | 135 |
(2) अप्रत्यक्ष हीट ट्रांसफर ड्रायर के तकनीकी मापदंड
| पद ड्रम व्यास x लंबाई | ड्रम व्यास के बाहर (मिमी) | ड्रम व्यास के अंदर (मिमी) | ड्रम की लंबाई (m) | ड्रम वॉल्यूम (m3) | ड्रम ढलान | लिफ्ट बोर्ड का प्रकार | अधिकतम प्रवेश तापमान | आयाम (m) |
| Φ1.5×15 मीटर Φ1.5×17 मीटर Φ1.5×19 मीटर | 1500 | 500 | 15 17 19 | 20.27 22.97 25.68 | 3-5% | उठाने का प्रकार | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21 मीटर Φ1.8×23 मीटर Φ1.8×25 मीटर | 1800 | 650 | 21 23 25 | 35.91 39.33 42.75 | 3-5% | उठाने का प्रकार | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21 मीटर Φ2.2×23 मीटर Φ2.2×25 मीटर | 2200 | 800 | 21 23 25 | 58.10 63.61 69.15 | 3-5% | उठाने का प्रकार | 850 |
सीमेंट रोटरी ओवन का उत्पाद प्रदर्शन
सीमेंट रोटरी ओवन
प्रश्न और उत्तर
प्रश्न: हम लुओयांग झोंगताई उद्योग कं, लिमिटेड में विश्वास क्यों करते हैं:
उत्तर: 1. 30 वर्ष से अधिक का अनुभव।
2हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और फोर्जिंग पार्ट्स के अग्रणी पेशेवर आपूर्तिकर्ता हैं।
3सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
प्रश्न: डिलीवरी का समय?
उत्तर: भागों का समय 1-2 महीने, मशीनों का 2-3 महीने।
प्रश्न: भुगतान की शर्तें?
उत्तर: भुगतान प्रकार स्वीकार करें: टी/टी, एल/सी, वेस्टर्न यूनियन, नकद।
अनुबंध पर हस्ताक्षर करते समय 30% जमा। शिपिंग से पहले पूर्ण भुगतान
