| Product name: | Large gear ring | Material: | Steel |
|---|---|---|---|
| Weight: | Max 120 MT single piece | Application: | Rotary kiln,ball mill |
| Maximum module: | 45 by hob | Port: | Qingdao China |
| Condition: | New | Warranty: | 12 months |
बॉल मिल लार्ज रिंग गियर वियर-रेसिस्टेंट कास्ट स्टील गियर अलॉय स्टील सपोर्ट कस्टमाइजेशन
तकनीकी आवश्यकताएँ
1) सतह शमन से पहले का पूर्व उपचार सामान्यीकरण उपचार है, और कठोरता HB210~250 होनी चाहिए; यांत्रिक प्रदर्शन संकेतक शक्ति सीमा Rb690MPa, उपज सीमा Rs490MPa, बढ़ाव D511%, क्रॉस-सेक्शनल संकोचन W25%, और प्रभाव क्रूरता मान Ak30J हैं; गियर दांत प्रेरण कठोर हैं, और कठोरता HRC50~55 है; प्रभावी कठोर परत की गहराई 3~5 मिमी है।
2) पूरे को अल्ट्रासोनिक दोष का पता लगाने के अधीन किया जाता है, और आंतरिक गुणवत्ता को GB7233-87 मानक में निर्दिष्ट द्वितीयक आवश्यकताओं को पूरा करना चाहिए; गियर दांत और संक्रमण फ़िलेट चुंबकीय कण दोष का पता लगाने के अधीन हैं, और गुणवत्ता को GB/T9444-88 मानक में निर्दिष्ट द्वितीयक आवश्यकताओं को पूरा करना चाहिए।
3) बड़े गियर रिंग में दो आधे गियर रिंग होते हैं जो उच्च-शक्ति वाले बोल्ट द्वारा जुड़े होते हैं ताकि एक अभिन्न गियर रिंग बन सके, और जोड़ की सतह दांत के तल के केंद्र में होनी चाहिए।
4) दांत प्रोफ़ाइल के किनारों को और दांत की चौड़ाई के साथ चैम्फ़र करें।
5) बड़े रिंग गियर में दो आधे रिंग गियर होते हैं जो उच्च-शक्ति वाले बोल्ट द्वारा जुड़े होते हैं ताकि एक एकल रिंग गियर बन सके। संभोग सतह दांत के तल के केंद्र में होनी चाहिए।
उत्पाद परिचय
बॉल मिल गियर, जिसे बड़े गियर रिंग के रूप में भी जाना जाता है, आमतौर पर बॉल मिल के अंत कवर पर स्थापित होता है। इसकी संरचना के अनुसार, बॉल मिल गियर को तीन प्रकारों में विभाजित किया जा सकता है: पूर्ण गियर रिंग, आधा गियर रिंग और क्वार्टर गियर रिंग।
उत्पाद पैरामीटर
| (1) GS42CrMo4 मिश्र धातु कास्ट स्टील (एंटरप्राइज प्रोप्राइटरी स्टैंडर्ड) HB 220-240 | (1) पिघले हुए स्टील का लैडल शोधन (आर्गन ब्लोइंग और आर-एच वैक्यूम ट्रीटमेंट) | ⑴ कास्टिंग ब्लैंक के यांत्रिक गुण और रासायनिक संरचना (आंतरिक नियंत्रण मानक) |
| ⑵ आधी लंबाई की संरचना, वाई-आकार की शीट | ⑵ कास्टिंग और दांतों के घनत्व को सुनिश्चित करने के लिए विशेष कोल्ड मोल्ड सैंड हैंगिंग तकनीक का उपयोग करें | ⑵ रफ मशीनिंग के बाद अल्ट्रासोनिक दोष का पता लगाना |
| (3) हेलिकल दांत | ⑶ सामान्यीकरण उपचार (स्वामित्व तकनीक) दांत की सतह की कठोरता सुनिश्चित करता है | ⑶ अर्ध-परिष्करण और परिष्करण के बाद अल्ट्रासोनिक दोष का पता लगाना और चुंबकीय कण दोष का पता लगाना |
| ⑷ उचित सीलिंग और संरेखण संरचना | ⑷ रफ हॉबिंग के बाद, गियर को ढीला करें, जोड़ की सतह की मरम्मत करें, और फिर फाइन हॉबिंग करें | ⑷ दांत की सतह का चुंबकीय कण दोष का पता लगाना और कठोरता निरीक्षण |
| (5) विशेष स्व-निर्मित हॉब सटीक गियर हॉबिंग | ⑸ दांत प्रोफ़ाइल सहिष्णुता निरीक्षण | |
| ⑹ डिलीवरी से पहले नो-लोड टेस्ट रन बड़े और छोटे गियर की मेशिंग सटीकता की जांच करने के लिए |

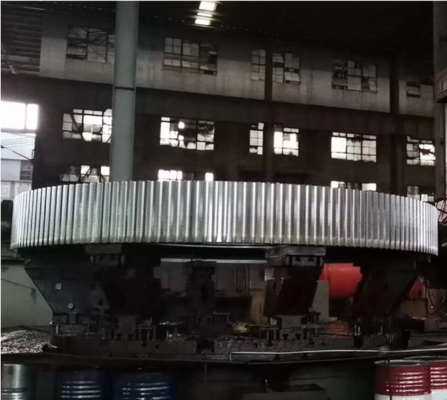

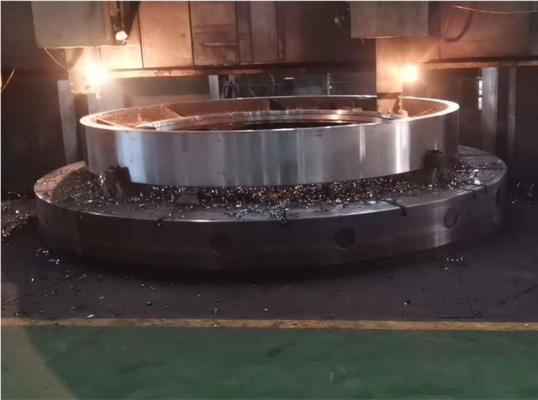

उत्पाद प्रदर्शन
