उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Condition: | New | Usage: | In cement, silicate products, new building materials |
|---|---|---|---|
| Main motor power: | 1600 KW | Main motor voltage: | 6000 V |
| Warranty: | 12 months | Drive mode: | Center |
| Classification: | Ore Grinding Mill | Port: | Qingdao China |

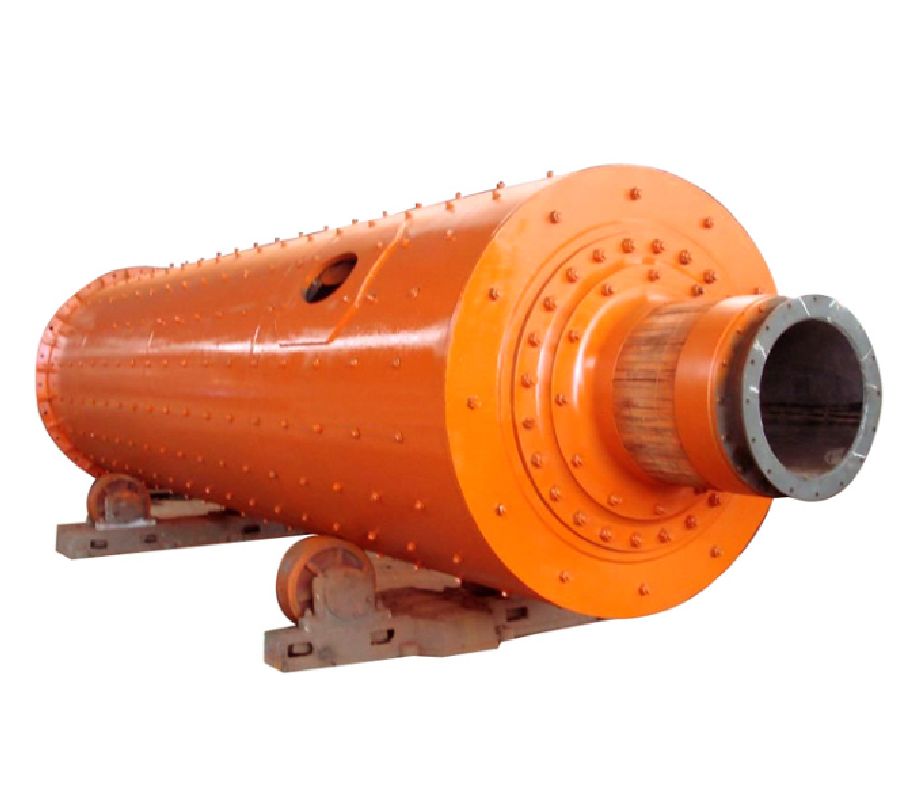

उच्च गुणवत्ता वाले पहनने के प्रतिरोधी सीमेंट बॉल मिल बड़े पैमाने पर खनिज पाउडर पीसने उपकरण
विशेषताएं:
1बेलनाकार गेंद मिलों के संचरण मोड में किनारे संचरण, केंद्र संचरण, किनारे बहु-बिंदु जाल संचरण आदि शामिल हैं।ट्रांसमिशन के रूपों में एसिंक्रोनस मोटर + रिड्यूसर + पिनियन शामिल हैं, गियर ट्रांसमिशन और सिंक्रोनस मोटर + वायवीय क्लच + पिनियन, गियर ट्रांसमिशन।
2गेंद मिलों को आम तौर पर दोनों छोरों पर स्थिर और गतिशील दबाव बीयरिंगों द्वारा समर्थित किया जाता है। बीयरिंगों में पूरी तरह से संलग्न 120° संपर्क स्व-संरेखण रोकर बीयरिंगों का उपयोग किया जाता है।और सिंगल या डबल स्लिपर स्टेटिक और डायनामिक प्रेशर लेयरिंग भी इस्तेमाल किया जा सकता है- बुशिंग्स को सीएनसी मशीन टूल्स द्वारा संसाधित किया जाता है।
3बड़े खुले गियर AGMA मानकों के अनुसार डिजाइन किए गए हैं, एक विश्वसनीय सील गियरबॉक्स और एक स्वचालित वसा इंजेक्शन स्नेहन प्रणाली से लैस हैं।
शेल बॉल मिल का एक प्रमुख घटक है और बॉल मिल के विश्वसनीय संचालन को सुनिश्चित करने के लिए कंप्यूटर परिमित तत्व विश्लेषण का उपयोग किया जाता है।
4खोल को स्वचालित रूप से वेल्डेड, अल्ट्रासोनिक रूप से निरीक्षण किया जाता है, और एक पूरे के रूप में एनील किया जाता है, और एक बार में एक बड़ी विशेष मशीन उपकरण द्वारा क्लैंप और संसाधित किया जाता है;तेल और स्लरी रिसाव को रोकने के लिए इनलेट और आउटलेट हॉपर और ईयर शाफ्ट जैसे गतिशील और स्थैतिक कनेक्शन भागों पर विशेष सील का उपयोग किया जाता है;
उत्पाद लाभ
1उच्च उत्पादन और कम ऊर्जा की खपतः समान अंतिम परिशुद्धता और बिजली की खपत के तहत, एससीएम श्रृंखला अल्ट्राफाइन ग्राइंडिंग मिल का उत्पादन वायु प्रवाह मिल और मिश्रित मिल की तुलना में 40% अधिक है।
2उच्च परिशुद्धता और लचीला समायोजनः अंतिम परिशुद्धता को मांग के अनुसार 325 जाल से 2500 जाल की सीमा के भीतर समायोजित किया जा सकता है, और परिशुद्धता D97≤5um तक पहुंच सकती है।
3सुरक्षित और विश्वसनीयः पीसने के कक्ष में कोई रोलिंग बीयरिंग और बोल्ट नहीं हैं, बीयरिंग और सील पहनना आसान नहीं है, और बोल्ट ढीले होने और उपकरण को नुकसान पहुंचाना आसान नहीं है।
उत्पाद पैरामीटर
| मॉडल |
सिलेंडर व्यास |
सिलेंडर की लंबाई | प्रभावी मात्रा | घूर्णन गति | अधिकतम गेंद लोड क्षमता | मोटर |
आकार (L×W×H) |
वजन | |
| शक्ति | गति | ||||||||
| मिमी | मिमी | m3 | r/min | t | क्वि | r/min | m | t | |
| MQS12×24 | 1500 | 3000 | 5 | 26.6 | 9 | 95 | 742 | 6.4×2.9×2.6 | 18 |
| MQS15×15 | 1500 | 1500 | 2.3 | 29.2 | 4.8 | 60 | 725 | 5.7×3.2×2.8 | 13.7 |
| MQS15×24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | 90 | 730 | 6.9×3.3×2.8 | 16.5 |
| MQS15×30 | 1500 | 3000 | 4.6 | 26.6 | 10 | 90 | 742 | 7.6×3.4×2.8 | 19.5 |
| MQS21×30 | 2100 | 3000 | 9.4 | 22.1 | 20 | 220 | 740 | 8.5×4.65×3 | 45 |
| MQS24×30 | 2400 | 3000 | 12.2 | 21 | 25 | 250 | 980 | 8.8×4.7×44 | 55 |
| MQS24×70 | 2400 | 7000 | 26.66 | 21 | 54 | 475 | 740 | 14.3×5.8×44 | 67 |
| MQS27×21 | 2700 | 2100 | 10.6 | 19.7 | 22 | 280 | 733 | 9.7×6.5×48 | 69 |
| MQS27×36 | 2700 | 3600 | 18.5 | 20.5 | 39 | 400 | 187.5 | 12×5.8×4 | 74 |
| MQS27×40 | 2700 | 4000 | 20.5 | 20.24 | 38 | 400 | 187.5 | 12.4×5.8×47 | 77 |
| MQS27×60 | 2700 | 6000 | 34.34 | 19.5 | 53 | 630 | 589 | 12 गुना 5.7 गुना 4.5 | 84 |
| MQS29×41 | 2900 | 4100 | 26 | 19.34 | 42 | 450 | 740 | 9.9×6.1×5.1 | 76.1 |
| MQS31×64 | 3100 | 6400 | 43.7 | 18.3 | 56 | 1000 | 167 | 15.2×6.98×58 | 141 |
| MQS32×31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | 500 | 167 | 13.9×7.3×60 | 109 |
| MQS32×36 | 3200 | 3600 | 26.3 | 18.3 | 54 | 630 | 167 | 14.3×7.3×60 | 116.94 |
| MQS32×40 | 3200 | 4000 | 29.2 | 18.2 | 60 | 710 | 980 | 14.7×7.3×60 | 121.4 |
| MQS32×45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | 800 | 167 | 15.2×7.3×5.9 | 126.23 |
| MQS32×54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | 1000 | 167 | 16.6×7.3×61 | 135.4 |
| MQS36×45 | 3600 | 4500 | 41.4 | 17.25 | 86 | 1000 | 167 | 13.5×7.3×63 | 153.1 |
| MQS36×60 | 3600 | 6000 | 54 | 17.3 | 112 | 1400 | 167 | 15.5×8.3×63 | 190.6 |
| MQS36×85 | 3600 | 8500 | 79 | 17.4 | 144 | 1800 | 743 | 20 गुना 8.2 गुना 7.1 | 260.89 |
| MQS40×60 | 4000 | 6000 | 69.8 | 16.0 | 126 | 1500 | 200 | 17.4×9.34×75 | 215.5 |
| MQS40×67 | 4000 | 6700 | 76 | 16.0 | 155 | 1600 | 980 | 16 गुना 8.43 गुना 7.5 | 235.2 |
| MQS40×135 | 4000 | 13500 | 157 | 16.5 | 280 | 3300 | 980 | 24.2×9.9×78 | 284/375 |

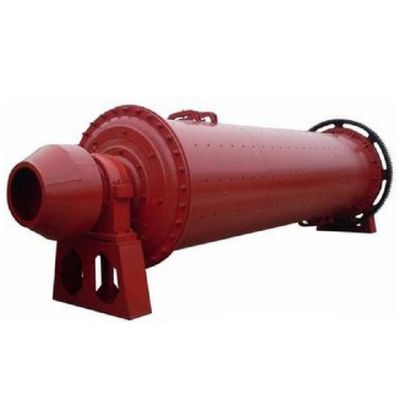

उत्पाद प्रदर्शन
