बड़े गियर रिंग की निर्माण प्रक्रिया
2.1 ब्लैंक
स्टील कास्टिंग का ब्लैंक फ़ैक्टरी द्वारा प्रदान किया जाता है और GB11352-89 मानक के प्रावधानों के अनुसार लागू किया जाता है। कास्टिंग को कास्टिंग प्रक्रिया आवश्यकताओं के अनुसार ढाला, पिघलाया, डाला, बक्से में रखा, साफ और ट्रिम किया जाता है; स्टील कास्टिंग के ब्लैंक का निरीक्षण ड्राइंग और तकनीकी आवश्यकताओं के अनुसार निरीक्षण और स्वीकृति के दौरान किया जाता है, और JB/T6402-92 मानक के प्रावधानों के अनुसार स्वीकृति के बाद अगली प्रक्रिया जारी की जाती है।

2.2 रफ प्रोसेसिंग
ड्राइंग की आवश्यकताओं के अनुसार मार्किंग और मशीनिंग भत्ता छोड़ना, संरेखण, कनेक्शन, आंतरिक और बाहरी सर्कल मशीनिंग, मिलिंग संयुक्त सतहें, ड्रिलिंग और अन्य प्रक्रियाएं।

2.3 दोष का पता लगाना
पूरे का अल्ट्रासोनिक दोष का पता लगाकर निरीक्षण किया जाता है, और आंतरिक गुणवत्ता को GB7233-87 मानक में निर्दिष्ट द्वितीयक आवश्यकताओं को पूरा करना चाहिए।

2.4 सामान्यीकरण पूर्व उपचार
बाद के सतह शमन के लिए एक अच्छा संगठन प्रदान करने के लिए आधा गियर रिंग को जोड़े में सामान्यीकृत और टेम्पर्ड किया जाता है; और गर्मी उपचार के बाद आधा गियर रिंग के विरूपण की जांच ड्राइंग की आवश्यकताओं के अनुसार की जाती है।

2.5 मशीनिंग

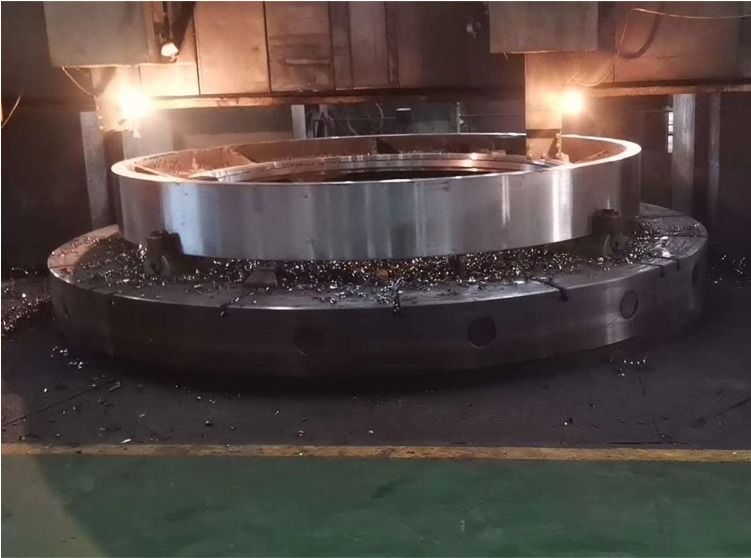

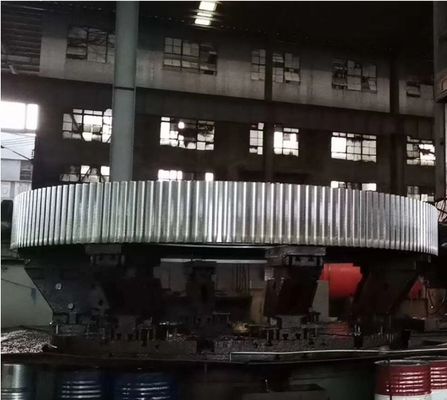

सबसे पहले, एक अभिन्न गियर रिंग बनाने के लिए दो आधे गियर रिंग को उच्च शक्ति वाले बोल्ट से कनेक्ट करें। ड्राइंग की आवश्यकताओं के अनुसार अभिन्न गियर रिंग के आंतरिक और बाहरी सर्कल और ऊपरी और निचले सिरे के चेहरों को संसाधित करें, और फिर ड्राइंग और मशीनिंग प्रक्रिया की आवश्यकताओं के अनुसार दांतों को मिलिंग करें।

2.6 मशीनिंग तनाव को खत्म करें
तनाव को खत्म करने के लिए अभिन्न गियर रिंग को एनील करें।

2.7 अभिन्न गियर रिंग की सतह शमन
गियर की सतह को मध्यम आवृत्ति प्रेरण शमन द्वारा दांत के खांचे के साथ प्रेरित किया जाता है, जिसमें HRC50~55 की कठोरता और 3~5 मिमी की प्रभावी कठोर परत गहराई होती है।

2.8 अंतिम निरीक्षण
सबसे पहले, जांचें कि मध्यम आवृत्ति शमन और तड़के के बाद गियर रिंग के प्रत्येक दांत के खांचे की कठोरता ड्राइंग की आवश्यकताओं को पूरा करती है या नहीं; दूसरे, जांचें कि अधिकतम बाहरी व्यास D6944 का आकार बढ़ा है या नहीं। यदि विरूपण 3 मिमी है, तो यांत्रिक सुधार की आवश्यकता होती है जब तक कि यह योग्य न हो जाए; तीसरा, गियर दांतों और संक्रमण फ़िललेट्स पर चुंबकीय कण दोष का पता लगाया जाता है। गुणवत्ता को GB/T9444-88 मानक में निर्दिष्ट द्वितीयक आवश्यकताओं को पूरा करना चाहिए; अंत में, ड्राइंग और तकनीकी आवश्यकताओं के अनुसार अंतिम निरीक्षण किया जाता है।
