उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | प्रभाव कोल्हू | अधिकतम फ़ीड आकार: | 400 मिमी |
|---|---|---|---|
| स्थिति: | नया | प्रकार: | स्टोन क्रेशर मशीन |
| आवेदन: | पत्थर और थोक सामग्री | क्षमता: | 40-540 एम 3/एच |
| वारंटी: | 12 महीने | प्रयोग: | निर्माण सामग्री, रसायन |
| प्रमुखता देना: | बड़ा फीड इम्पैक्ट क्रशर,उच्च संपीड़न शक्ति स्टोन क्रशर,भारी शुल्क इम्पैक्ट क्रशिंग मशीन |
||
बड़े फीड कण आकार और उच्च संपीड़न शक्ति के साथ प्रभाव क्रशर
PFQ श्रृंखला के शक्तिशाली भंवर प्रभाव कुचल एक उच्च कुशल कुचल उपकरण है, मोटे के लिए उपयुक्त,विभिन्न सामग्रियों के मध्यम और ठीक कुचलने के कार्य जिसमें संपीड़न शक्ति 250MPa से अधिक न हो.
कार्य सिद्धांतकापत्थर कुचल मशीन
यह मशीन मुख्य रूप से भंवर कुचल कक्ष और ऊपरी फ्रेम (बाएं और दाएं), निचले फ्रेम, रोटर अनुभाग,पहला समायोजन खंड (S कुचल खंड), दूसरा समायोजन अनुभाग (टी क्रशिंग अनुभाग) और ट्रांसमिशन अनुभाग।
मोटर को एक वी-बेल्ट द्वारा उच्च गति से रोटर को घुमाने के लिए चलाया जाता है। सामग्री खिला पोर्ट से क्रशर गुहा में प्रवेश करती है और उच्च गति से घूमने वाले रोटर प्लेट हथौड़ों द्वारा मारा जाता है।भंवर कुचलने गुहा के शीर्ष पर दांत प्रभाव प्लेट से प्रभावित होने के बाद, वे स्वतंत्र रूप से उछलते और गिरते हैं, लगातार टकराते और सामग्री के साथ कुचलते हैं जो बाद में ऊपर की ओर प्रभावित होते हैं।पी कुचल कक्ष के शीर्ष पर मोटी दांत प्लेट और प्लेट हथौड़ा से उत्पन्न भारी दबाव और झुकने बल के कारण बड़े टुकड़े और सामग्री है कि पूरी तरह से कुचल नहीं कर रहे हैंयहां तक कि जिन सामग्रियों को कुचलना बहुत कठिन है उन्हें भी मोटे तौर पर कुचला जा सकता है और अगले एस कुचलने वाले कक्ष में प्रवेश किया जा सकता है।
S कुचल कक्ष में दांत वाले आवरण और रोटर हथौड़ा प्लेट के बीच का अंतर अपेक्षाकृत छोटा है।टूटने और संपीड़न यहाँ मध्यम कुचल प्राप्त करने के लिए और फिर ठीक कुचल के लिए टी कुचल कक्ष में प्रवेश करता है.
टी क्रशिंग कक्ष के दांत वाले आवरण प्लेट और रोटर हथौड़ा प्लेट के बीच का अंतर छोटा है। सामग्री को घर्षण, प्रभाव, टूटने और संपीड़न द्वारा आगे कुचल दिया जाता है,और फिर मशीन के बाहर छोड़ दिया.
एस और टी कुचलने वाले कक्षों के दांत वाले आवरणों और रोटर हथौड़ा प्लेटों के बीच के अंतराल को विभिन्न सामग्रियों के कण आकार के लिए उपयोगकर्ता की आवश्यकताओं के अनुसार समायोजित किया जा सकता है।टी के आकार के कुचल कक्ष एक लोचदार उपकरण से लैस हैजब अविनाशी सामग्री टी के आकार के कुचल कक्ष में प्रवेश करती है, तो लोचदार उपकरण में वापस खींचने और बफरिंग प्रभाव होता है।डिस्चार्ज पोर्ट के आकार को बढ़ाना और मशीन के बाहर अपूरणीय सामग्री को डिस्चार्ज करने की अनुमति देनाजब अविनाशी सामग्री को बाहर निकाला जाता है, तो लोचदार प्रभाव के तहत, डिस्चार्ज पोर्ट अपने मूल आकार में वापस आ जाता है।
संरचनात्मक विशेषताएंपत्थर कुचल मशीन
संरचनात्मक डिजाइन के संदर्भ में, एक अद्वितीय भंवर कुचल कक्ष और घुमावदार तीन-कक्ष कुचल को अपनाया जाता है।मध्यम और ठीक कुचल गुहा में दांत वाले अस्तर और हथौड़ा के बीच की खाई प्रभावी ढंग से उत्पादन के कण आकार को नियंत्रित करने के लिए समायोजित किया जा सकता. उच्च पहनने के प्रतिरोधी प्लेट हथौड़ा, सम्मिलित स्थापना रूप;फ्रेम के बहु दिशात्मक दरवाजे के उद्घाटन और पीछे ऊपरी बॉक्स फ्रेम नेतृत्व शिकंजा या हाइड्रोलिक खोलने डिवाइस कमजोर भागों की प्रतिस्थापन और रखरखाव और अधिक सुविधाजनक बनाने.
प्रदर्शन विशेषताएं
उच्च दक्षता वाले कुचलनेः इसमें एक बड़ा भंवर कुचलने वाला कक्ष और तीन-चरण वाले कुचलने वाले क्षेत्र हैं, जो उच्च कुचलने की दक्षता और बड़ी उत्पादन क्षमता सुनिश्चित करते हैं।
उत्कृष्ट कण आकारः उत्पाद घन आकार का है, जिसमें समान कण आकार है, जो निर्माण सामग्री के मानकों को पूरा करता है।
रखरखाव में आसानी: संरचना का डिजाइन बहु-दिशात्मक दरवाजों के साथ उचित है, जिससे कमजोर भागों को बदलने और रखरखाव करने में सुविधा होती है।
ऊर्जा संरक्षण और पर्यावरण संरक्षण: कम ऊर्जा खपत, उच्च उत्पादन और पर्यावरण संरक्षण आवश्यकताओं के अनुरूप।
पत्थर कुचल मशीन उत्पाद पैरामीटर
| मॉडल | रोटर का आकार ((मिमी) | अधिकतम फ़ीड आकार ((मिमी) | डिस्चार्ज का आकार ((मिमी) | क्षमता (m)3/h) | शक्ति ((kw) | आयाम L × W × H ((मिमी) | |
| -150 एमपीए | -२५० एमपीए | ||||||
| PFQ0808 | ф850×750 | 200 | 150 | 25 ((80-90%) | 40 | -55 | 1900×1860×2150 |
| PFQ1108 | ф1040×750 | 300 | 180 | 30 ((80-90%) | 95 | -90 | 2730×2210×2300 |
| PFQ1110 | ф1040×1000 | 400 | 200 | 35 ((80-90%) | 110 | -110 | 2730×2460×2300 |
| PFQ1310 | ф1280×1000 | 500 | 250 | 40 ((80-90%) | 175 | -160 | 3365×2790×2900 |
| PFQ1313 | ф1280×1250 | 600 | 250 | 40 ((80-90%) | 220 | -220 | 3365×30400×2900 |
| PFQ1315 | ф1280×1500 | 700 | 300 | 50 ((80-90%) | 285 | -300 | 3365×3300×2900 |
| PFQ1515 | ф1450×1500 | 1000 | 350 | 50 ((80-90%) | 400 | -400 | 4310×3330×3660 |
| PFQ1520 | ф1450×2000 | 1000 | 400 | 50 ((80-90%) | 540 | -५५० | 4310×3330×3660 |

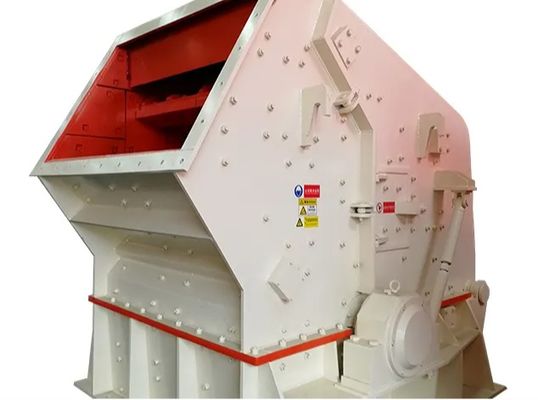

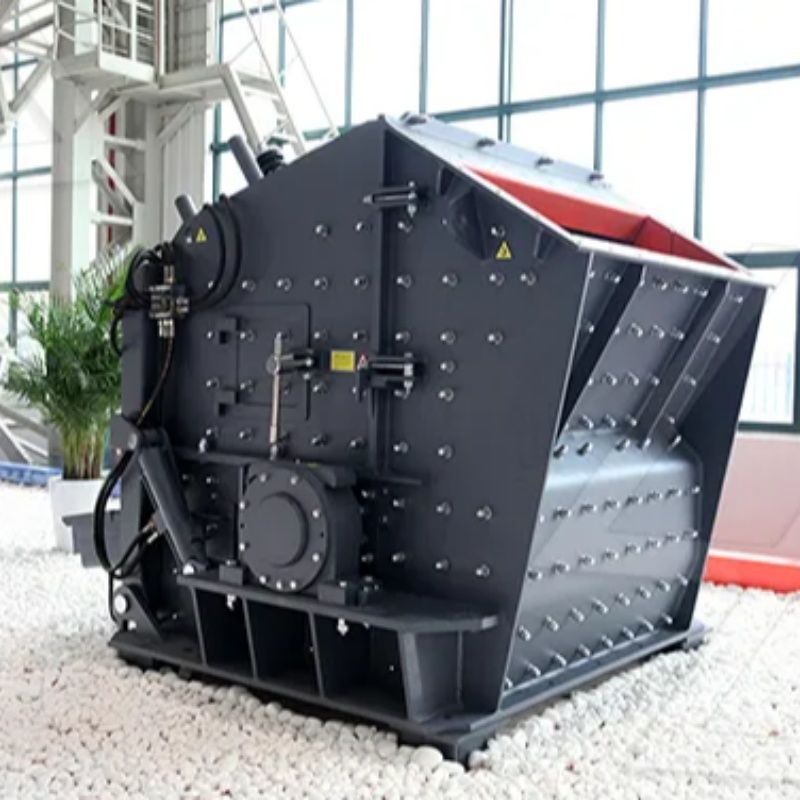

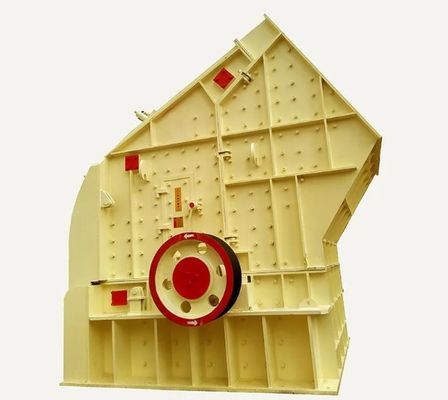

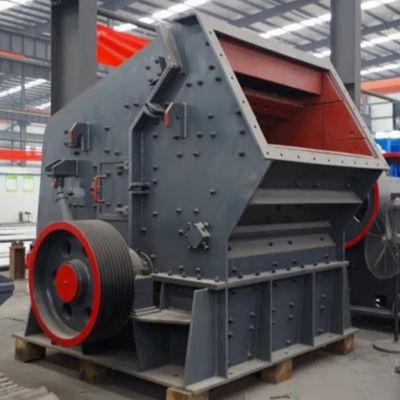

फोटो स्पष्टीकरण
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: हम लुओयांग झोंगताई उद्योग कं, लिमिटेड में विश्वास क्यों करते हैं:
उत्तर: 1. 30 वर्ष से अधिक का अनुभव।
2हम खनन मशीनरी, निर्माण मशीनरी, मशीनों कास्टिंग और फोर्जिंग भागों के अग्रणी पेशेवर आपूर्तिकर्ता हैं
3सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
प्रश्न: वितरण का समय
उत्तर: भागों का नेतृत्व समय 1-2 महीने, मशीनों 2-3 महीने।
Q:भुगतान की शर्तें
उत्तर: भुगतान प्रकार स्वीकार करें: टी/टी, एल/सी, वेस्टर्न यूनियन, नकद।
अनुबंध पर हस्ताक्षर करते समय 30% जमा। शिपिंग से पहले पूर्ण भुगतान
प्रश्न: गुणवत्ता की गारंटी?
एकः गारंटी समयः मुख्य मशीनरी के लिए एक वर्ष. यदि कुछ गलत है तो हम तकनीकी सलाह प्रदान करेंगे और तुरंत समाधान ढूंढेंगे.पहनने वाले भागों के लिए हम लंबी अवधि के लिए आपूर्ति के लिए उच्च गुणवत्ता वाले भागों की गारंटी.
प्रश्न: बिक्री के बाद सेवा?
उत्तर: यदि अंतिम उपयोगकर्ता की आवश्यकता हो तो हम मशीनों के परीक्षण और भागों के रखरखाव के लिए तकनीकी मार्गदर्शिका प्रदान कर सकते हैं।
