बड़े आर गोल कोनों के साथ कास्ट स्टील बॉल मिल अंत कवर CITIC HIC मशीन भागों

उच्च गुणवत्ता वाले कास्ट स्टील बॉल मिल अंत कवर के साथ बड़े आर गोल कोनों

CITIC HIC मशीन के भागों का उत्पाद परिचय

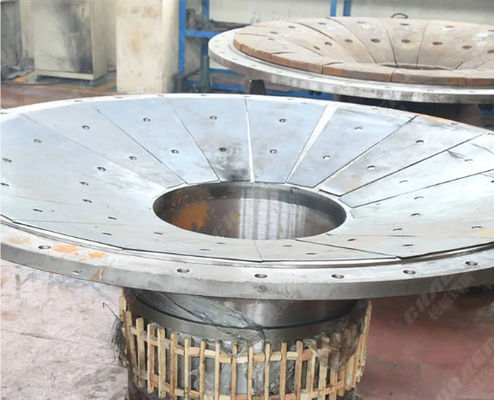

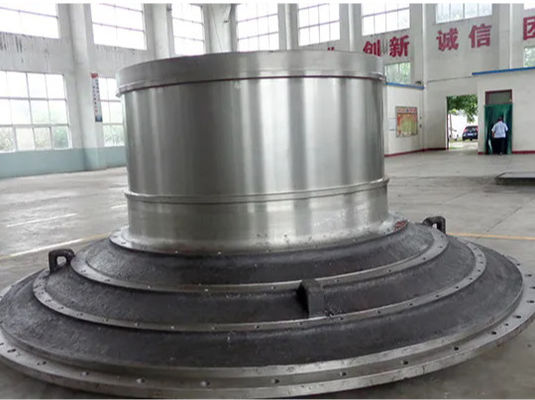

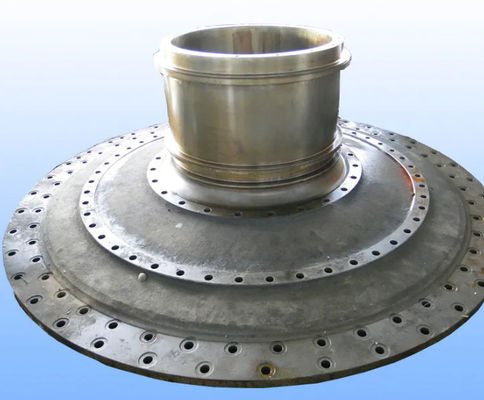

बॉल मिल का अंत ढक्कन बॉल मिल का एक महत्वपूर्ण घटक है, जो सिलेंडर के दोनों छोरों पर स्थित है। इसका मुख्य कार्य सामग्री, सिलेंडर और माध्यम को समर्थन देना है,और गेंद मिल के संचालन के दौरान उत्पन्न बल और पल को सहन करने के लिएअंत कवर का डिजाइन और निर्माण गुणवत्ता सीधे गेंद मिल के समग्र प्रदर्शन और स्थिरता को प्रभावित करती है।

हमारे कारखाने द्वारा उत्पादित गेंद मिल के मुख्य घटकों में से एक गेंद मिल के इनपुट और आउटपुट अंत कवर हैं। अंत कवर की सामग्री ZG270-500 है।

बॉल मिल के अंत कवर के खतरनाक खंड की ताकत अंत कवर के डिजाइन और चयन में विचार किया जाना चाहिए कि पहला मुद्दा है,क्योंकि काफी भारी गेंद मिल सिलेंडर मुख्य असर पर अंत कवर द्वारा समर्थित है.

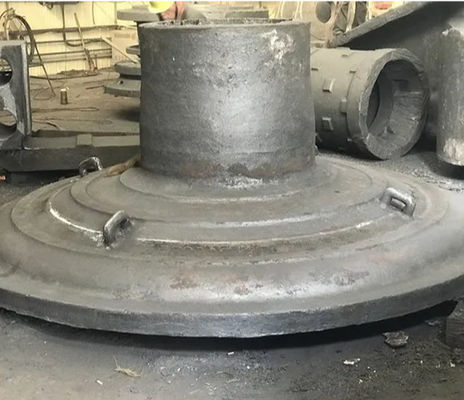

एक गेंद मिल का अंत कवर आम तौर पर आकार में थोड़ा शंकु है। यह डिजाइन मुख्य असर की संरचना, पत्रिका के झुकने के प्रतिरोध,और बड़े गियर को मुख्य असर की नींव से टकराने से रोकने के लिएबड़ी और मध्यम आकार की गेंद मिलों के अंत कवर ज्यादातर कास्ट स्टील से बने होते हैं, जबकि छोटी गेंद मिलों के अंत कवर डक्टिल आयरन से बने होते हैं।अंत ढक्कन की धुरी और सिलेंडर की धुरी के समकक्षता सुनिश्चित करने के लिए, अंत कवर और जर्नल आमतौर पर एक के रूप में डाला जाता है। हालांकि, जब पिघलने और कास्टिंग उपकरण की क्षमता अपर्याप्त है, तो उन्हें अलग से भी डाला जा सकता है,संसाधित और फिर एक दूसरे के साथ बंधे, और अंत में यांत्रिक प्रसंस्करण से गुजरते हैं।

अंत कवर जर्नल अनुभाग निर्धारित करते समय, यह पहले से ध्यान में रखना आवश्यक है कि क्या बॉल मिल गियर (सीधे दांत, हेलिकल दांत या हेरिंगबोन दांत) द्वारा संचालित है।स्थापना के दौरान अक्ष की क्षैतिज त्रुटि के कारण, गेंद मिल के संचालन के दौरान कुछ अक्षीय बल उत्पन्न हो सकते हैं।अक्षीय बलों के प्रभाव से बेलन के अक्षीय रूप से चलने से रोकने के लिए और गियर के सामान्य संचालन को प्रभावित करने के लिए, यह जर्नल को तय करने के लिए आवश्यक है। हालांकि, सिलेंडर गर्मी के कारण लम्बा हो जाएगा और लोड की कार्रवाई के तहत कठिन हो जाएगा के रूप में, इस मामले में,यह सिलेंडर के लिए विस्तार और अनुबंध करने के लिए संभव बनाने के लिए आवश्यक हैइस प्रकार, निश्चित रूप से, सिलेंडर के दो जर्नल शाफ्ट को एक साथ तय नहीं किया जा सकता है। उनमें से केवल एक को तय किया जा सकता है, और दूसरे को चल मुक्त अंत कहा जाता है।

इस उद्देश्य को प्राप्त करने के लिए, डिजाइन में, एक पत्रिका आमतौर पर उभरे हुए कंधों से सुसज्जित है,और दो उभरा हुआ कंधों के बीच की दूरी बिल्कुल असर झाड़ी की लंबाई के बराबर है. दूसरी पत्रिका में कोई उभरा हुआ कंधा नहीं है और इसकी लंबाई असर झाड़ी की तुलना में 5-25 मिलीमीटर अधिक है।किसी भी पत्रिका को निश्चित अंत के रूप में चुना जा सकता हैहालांकि, लंबी बेलनाकार गोलाकार मिलों के लिए, गियर रिंग के निकट पत्रिका को निश्चित अंत के रूप में चुना जाना चाहिए। इस तरह,गियर के अक्षीय असंतुलन का कारण सिलेंडर का विरूपण नहीं होगा.

यह ध्यान दिया जाना चाहिए कि बॉल मिल के दो अंत कवर का उपयोग अलग-अलग होता हैः एक फीडिंग अंत कवर है और दूसरा डिस्चार्जिंग अंत कवर है।

CITIC HIC मशीन के भागों के उत्पाद मापदंड
