कठोर चट्टान के मोटे और मध्यम कुचल के लिए विशेष प्रभाव कुचल
उत्पाद का विवरणपत्थर कुचल मशीन
पीएफक्यू सीरीज के वर्टेक्स मजबूत प्रभाव क्रशर हमारी कंपनी द्वारा विकसित उच्च कुशल प्रभाव क्रशर है, हमारी कंपनी ने 2005 में राष्ट्रीय पेटेंट प्राप्त किया ((पेटेंट नंबरः ZL200420075315.4) ।यह कुचल प्राथमिक पर लागू किया जाता है, संपीड़न शक्ति 250Mpa से अधिक नहीं के साथ विभिन्न सामग्रियों के माध्यमिक और ठीक कुचल. यह अद्वितीय संरचना, आसान संचालन, उच्च दक्षता और ऊर्जा की बचत की विशेषताएं है,अच्छा उत्पाद आकार घन जैसे, समायोज्य डिस्चार्ज आकार, कुचल प्रक्रिया को सरल बनाने, लागत की बचत आदि यह व्यापक रूप से बिजली, पानी, राजमार्ग कृत्रिम समग्र कुचल उद्योग और इतने पर में इस्तेमाल किया जा सकता है।संरचनात्मक डिजाइन एक अद्वितीय स्क्रॉल टूटी गुहा और पी है, एस, टी टूट तीन क्षेत्रों, रोटर शरीर आस्तीन कुंजी रहित कनेक्शन का उपयोग, उच्च प्रदर्शन पहनने के लिए प्रतिरोधी प्लेट हथौड़ा, डालने के रूपों की स्थापना,झुकाव चॉक अद्वितीय प्रोफ़ाइल प्रति-आक्रमण अस्तर बोर्ड, बहु-दिशात्मक रैक दरवाजे खोलने के लिए, पेंच या हाइड्रोलिक डिवाइस खोलने के लिए पहनने के भागों के प्रतिस्थापन, रखरखाव अधिक सुविधाजनक।बड़े प्रकार की मशीन भी उपयोगकर्ताओं को चुनने के लिए बदलने और उठाने के बारे में विशेष उपकरण है ब्लो बार.
अनुप्रयोग दायरा
इस उपकरण में बड़े फीड आकार और उच्च संपीड़न शक्ति है, व्यापक रूप से सीमेंट, निर्माण सामग्री, खनन,और 250Mpa से अधिक नहीं के संपीड़न शक्ति के साथ सामग्री के मोटे और मध्यम कुचल संचालन के लिए शक्तियह विशेष रूप से राजमार्गों, रेलवे और जल संरक्षण परियोजनाओं जैसे विशेष उद्योगों में उपयोग किए जाने वाले निर्माण सामग्रियों के उत्पादन के लिए उपयुक्त है, जिसमें बेसाल्ट, ग्रेनाइट,और नदी के कंकड़.
उत्पाद संरचनापत्थर कुचल मशीन
- ऊपरी फ्रेम (बाएं और दाएं) भंवर कुचल गुहा और पी कुचल क्षेत्र का गठन
- निचला फ्रेम
- रोटर इकाई
- पहली समायोजन इकाई (S कुचल क्षेत्र)
- दूसरी समायोजन इकाई (T कुचल क्षेत्र)
- ट्रांसमिशन यूनिट
कार्य सिद्धांत
मोटर वी-बेल्ट के माध्यम से उच्च गति से काम करने के लिए रोटर को चलाता है। सामग्री उच्च गति घूर्णन रोटर हथौड़ों द्वारा मारा जाता है, जो फ़ीड इनलेट से क्रशर गुहा में प्रवेश करते हैं,और फिर घुमावदार कुचल गुहा के शीर्ष पर दांतों के साथ प्रभाव प्लेट को प्रभावित करने के बाद स्वतंत्र रूप से उछालवे लगातार टकराते हैं और बाद में ऊपर की ओर पड़ने वाली सामग्री से कुचलने लगते हैं।बड़े ब्लॉक और सामग्री पूरी तरह से कुचल नहीं कर रहे हैं पी कुचल गुहा शीर्ष में मोटी दांत प्लेट और हथौड़ा की कार्रवाई के तहत भारी दबाव और झुकने बल के अधीन हैं, आसानी से मोटे तौर पर कुचल दिया जाता है और फिर निचले S कुचल गुहा में प्रवेश करता है।
एस कुचल गुहा में, दांत वाले अस्तर और रोटर हथौड़ा प्लेट के बीच का अंतर छोटा है, जहां सामग्री मध्यम कुचल प्राप्त करने के लिए घर्षण प्रभाव, टूटने और एक्सट्रूज़न से गुजरती है,ठीक कुचल के लिए टी कुचल गुहा में प्रवेशटी क्रशिंग गुहा में दांत वाले आवरण और रोटर हथौड़ा प्लेट के बीच का अंतर और भी छोटा है, जिससे सामग्री घर्षण के प्रभाव, टूटने,और बाहर निकाले जाने से पहले बाहर निकालना.
S और T कुचल गुहाओं में दांत वाले आवरण और रोटर हथौड़ा प्लेट के बीच के अंतर को विभिन्न सामग्री कण आकारों के लिए उपयोगकर्ताओं की आवश्यकताओं के अनुसार समायोजित किया जा सकता है।टी कुचल गुहा एक लोचदार उपकरण से लैस हैजब अस्थिर सामग्री T कुचल गुहा में प्रवेश करती है, तो लोचदार उपकरण बफर प्रदान करता है और डिस्चार्ज के उद्घाटन को बड़ा करने की अनुमति देता है, जिससे अस्थिर सामग्री बाहर निकल जाती है।खोलना लोचदार बल के तहत अपने मूल आकार में लौटता है.
संरचनात्मक विशेषताएं
- अद्वितीय भंवर कुचल गुहा और घुमावदार तीन गुहा कुचल डिजाइन
- प्रभावी नियंत्रण के लिए मध्यम और ठीक कुचल गुहाओं में दांत वाले अस्तर और हथौड़ा प्लेट के बीच आसानी से समायोज्य अंतर
- सम्मिलित स्थापना के साथ उच्च पहनने प्रतिरोधी हथौड़ा प्लेटें
- फ्रेम का बहु-दिशात्मक उद्घाटन, और पहनने वाले भागों और रखरखाव के आसान प्रतिस्थापन के लिए पीछे के ऊपरी बॉक्स फ्रेम पर पेंच या हाइड्रोलिक खोलने की डिवाइस
उत्पाद पैरामीटर
|
| विनिर्देश |
अधिकतम फ़ीड आकार
(मिमी)
|
निर्वहन का आकार
(मिमी)
|
क्षमता
(टी/घंटा)
|
शक्ति
(kw)
|
रूपरेखा आयाम
(मिमी)
|
| < 150 एमपीए |
< 250 एमपीए |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
₹46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
₹80 |
75 |
2845×2000×2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
₹110 |
110 |
2845×2250×2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
₹150 |
132 |
2845×2420×2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
₹180 |
160 |
3050×2120×2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
₹225 |
200 |
3050×2420×2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
₹280 |
250 |
3050×2675×2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
₹350 |
|
|
|

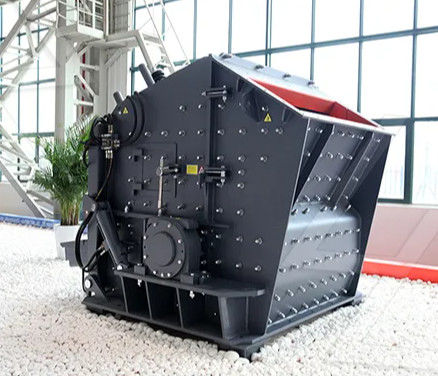

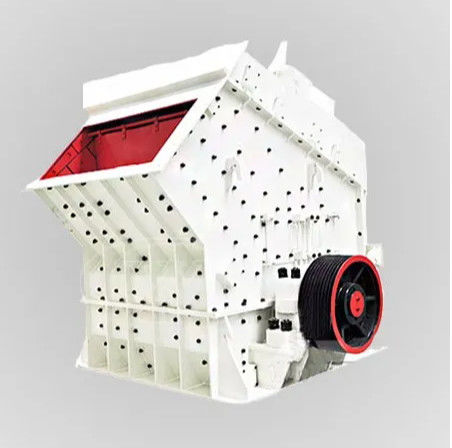

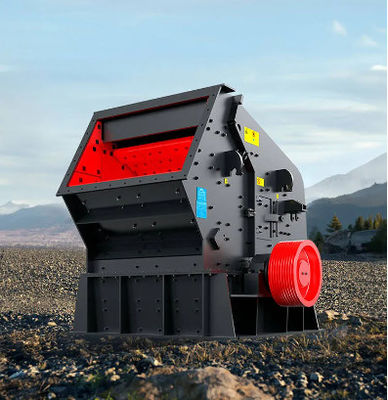

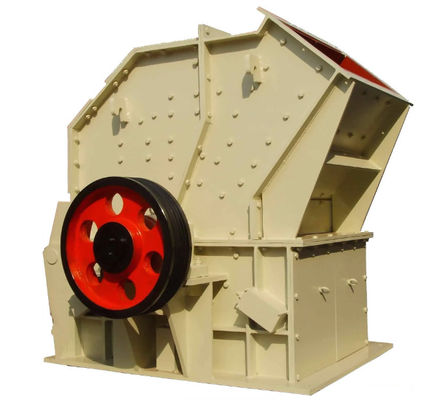

उत्पाद प्रदर्शन
प्रश्न और उत्तर
प्रश्न: हम लुओयांग झोंगताई उद्योग कं, लिमिटेड में विश्वास क्यों करते हैं:
उत्तर: 1. 30 वर्ष से अधिक का अनुभव।
2हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और फोर्जिंग पार्ट्स के अग्रणी पेशेवर आपूर्तिकर्ता हैं।
3सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
प्रश्न: डिलीवरी का समय?
उत्तर: भागों का समय 1-2 महीने, मशीनों का 2-3 महीने।
प्रश्न: भुगतान की शर्तें?
उत्तर: भुगतान प्रकार स्वीकार करें: टी/टी, एल/सी, वेस्टर्न यूनियन, नकद।
अनुबंध पर हस्ताक्षर करते समय 30% जमा। शिपिंग से पहले पूर्ण भुगतान
