उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | रोटरी भट्ठा की बड़ी गियर रिंग | सामग्री: | इस्पात |
|---|---|---|---|
| आवेदन: | रोटरी भट्ठा, बॉल मिल | वजन: | अधिकतम 120 मीट्रिक टन सिंगल पीस |
| मॉड्यूल रेंज: | 10 मॉड्यूल से 70 मॉड्यूल | अधिकतम मॉड्यूल: | हॉब द्वारा 45 |
| कुंजी शब्द: | गियर रिंग, रिंग गियर, गर्थ गियर, बड़ा गियर, बड़ा गियर | पोर्ट: | क़िंगदाओ चीन |
| स्थिति: | नया | वारंटी: | 12 महीने |
| प्रमुखता देना: | रोटरी ओवन बड़े गियर रिंग,औद्योगिक रोटरी ओवन गियर रिंग,रोटरी किलन गियर रिंग |
||
पहनने के प्रतिरोधी, कम शोर रोटरी ओवन बड़े गियर रिंग बड़े औद्योगिक सहायक उपकरण
उत्पाद का परिचय
बॉल मिल गियर, जिसे बड़े गियर रिंग के रूप में भी जाना जाता है, आमतौर पर बॉल मिल के अंत कवर पर स्थापित किया जाता है। इसकी संरचना के अनुसार, बॉल मिल गियर को तीन प्रकारों में विभाजित किया जा सकता हैःपूर्ण गियर रिंग, आधा गियर रिंग और चौथाई गियर रिंग।
तकनीकी आवश्यकताएं
1) सतह को बुझाने से पहले पूर्व उपचार सामान्य उपचार है, और कठोरता HB210 ~ 250 होनी चाहिए; यांत्रिक प्रदर्शन संकेतक शक्ति सीमा Rb690MPa, उपज सीमा Rs490MPa हैं,लम्बाई D511%, क्रॉस-सेक्शन सिकुड़ने W25%, और प्रभाव कठोरता मूल्य Ak30J; गियर दांत प्रेरण कठोर हैं, और कठोरता HRC50 ~ 55 है; प्रभावी कठोर परत गहराई 3 ~ 5 मिमी है।
2) पूरे अल्ट्रासोनिक दोष का पता लगाने के अधीन है, और आंतरिक गुणवत्ता GB7233-87 मानक में निर्दिष्ट माध्यमिक आवश्यकताओं को पूरा करना चाहिए;गियर दांतों और संक्रमण फिलेट्स को चुंबकीय कण दोष का पता लगाने के अधीन किया जाता है, और गुणवत्ता GB/T9444-88 मानक में निर्दिष्ट माध्यमिक आवश्यकताओं को पूरा करना चाहिए।
3) बड़ी गियर रिंग में दो अर्ध गियर रिंग होते हैं जो एक अभिन्न गियर रिंग बनाने के लिए उच्च-शक्ति वाले बोल्टों से जुड़े होते हैं, और संयुक्त सतह दांत के नीचे के केंद्र में होनी चाहिए।
संरचना और कार्य
बॉल मिल के बड़े गियर बॉल मिल के घूर्णन भाग में स्थित है. यह छोटे गियर के साथ जाली और ट्रांसमिशन शाफ्ट के माध्यम से गेंद बैरल के लिए बिजली प्रेषित करने के लिए इसे घूर्णन करने के लिए.बड़े गियर में बड़ा टोक़ और अक्षीय बल होता है, और इसकी गुणवत्ता और ताकत महत्वपूर्ण होती है। यदि बड़े गियर में कोई समस्या है, तो यह गेंद बैरल को सामान्य रूप से घूमने का कारण बन सकता है,इस प्रकार उत्पादन दक्षता और उत्पाद की गुणवत्ता को प्रभावित करता है.

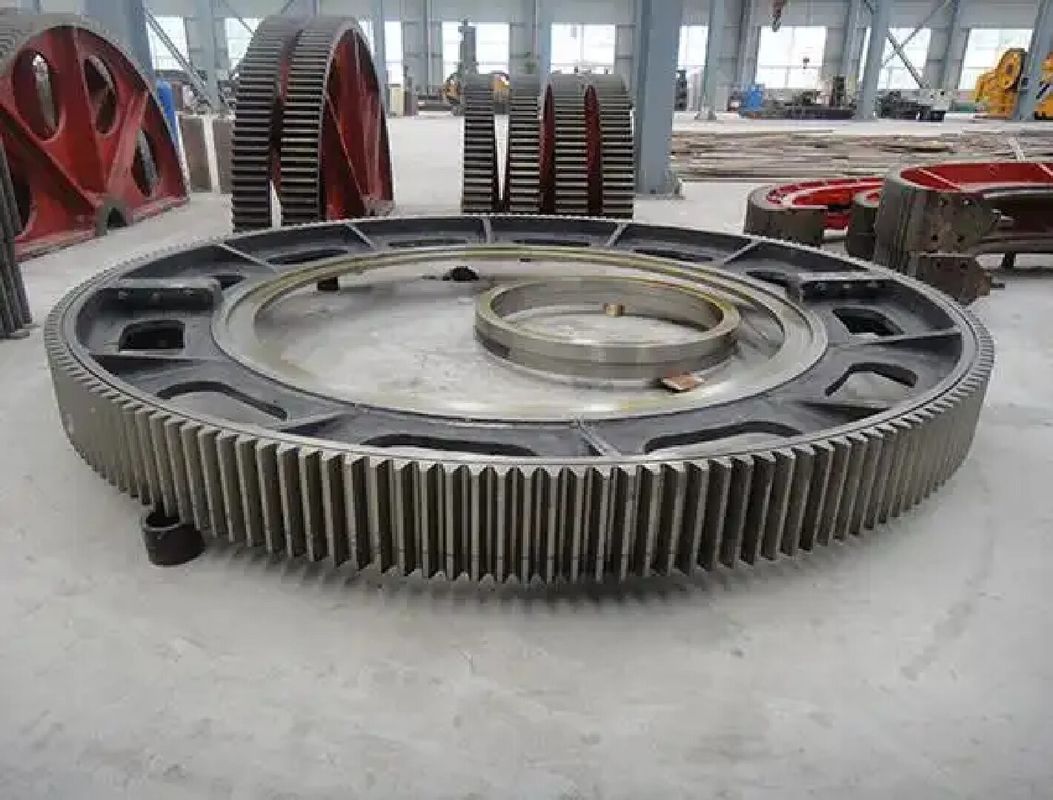

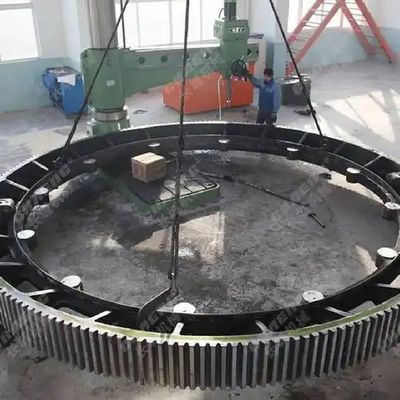

उत्पाद प्रदर्शन
उत्पाद पैरामीटर
| (1) GS42CrMo4 मिश्र धातु कास्ट स्टील (उद्यम स्वामित्व मानक) HB 220-240 | (1) पिघले हुए इस्पात का कटोरा शोधन (आर्गॉन फूंकना और आरएच वैक्यूम उपचार) | (1) कास्टिंग ब्लैंक के यांत्रिक गुण और रासायनिक संरचना (आंतरिक नियंत्रण मानक) |
| (2) आधे लंबाई का ढांचा, वाई के आकार की शीट | (2) कास्टिंग और दांतों के घनत्व सुनिश्चित करने के लिए विशेष ठंड मोल्ड रेत लटकन प्रौद्योगिकी का उपयोग करें | (2) कच्चे मशीनिंग के बाद अल्ट्रासोनिक दोष का पता लगाना |
| (3) हेलिकल दांत | (3) सामान्य उपचार (स्वामित्व वाली तकनीक) दांत की सतह की कठोरता सुनिश्चित करता है | (3) अल्ट्रासोनिक दोष का पता लगाने और सेमीफिनिशिंग और फिनिशिंग के बाद चुंबकीय कण दोष का पता लगाने |
| (4) उचित सीलिंग और संरेखण संरचना | (4) कच्चे-कच्चे पैदल चलने के बाद, गियर को ढीला करें, जोड़ की सतह को ठीक करें, और फिर बारीकी से पैदल चलें | (4) चुंबकीय कण दोष का पता लगाने और दांत की सतह की कठोरता निरीक्षण |
| (5) विशेष स्व-निर्मित हॉब प्रेसिजन गियर हॉबिंग | (5) दांत प्रोफाइल सहिष्णुता निरीक्षण | |
| (6) बड़े और छोटे गियर की मेष सटीकता की जांच करने के लिए वितरण से पहले नो-लोड टेस्ट रन |
प्रश्न और उत्तर
प्रश्न: हम लुओयांग झोंगताई उद्योग कं, लिमिटेड में विश्वास क्यों करते हैं:
उत्तर: 1. 30 वर्ष से अधिक का अनुभव।
2हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और फोर्जिंग पार्ट्स के अग्रणी पेशेवर आपूर्तिकर्ता हैं।
3सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
प्रश्न: डिलीवरी का समय?
उत्तर: भागों का समय 1-2 महीने, मशीनों का 2-3 महीने।
प्रश्न: भुगतान की शर्तें?
उत्तर: भुगतान प्रकार स्वीकार करें: टी/टी, एल/सी, वेस्टर्न यूनियन, नकद।
अनुबंध पर हस्ताक्षर करते समय 30% जमा। शिपिंग से पहले पूर्ण भुगतान
प्रश्न: गुणवत्ता की गारंटी?
एकः गारंटी समयः मुख्य मशीनरी के लिए एक वर्ष. यदि कुछ गलत है तो हम तकनीकी सलाह प्रदान करेंगे और तुरंत समाधान ढूंढेंगे.पहनने वाले भागों के लिए हम लंबी अवधि के लिए आपूर्ति के लिए उच्च गुणवत्ता वाले भागों की गारंटी.
