उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | उत्पाद का नाम: | पिनियन गियर्स |
|---|---|---|---|
| सामग्री: | स्टील, कच्चा लोहा, पीतल | व्यास: | स्वनिर्धारित |
| दाब कोण: | 15° - 25° | गुणवत्ता: | शीर्ष उच्च |
| वारंटी: | 1 वर्ष | प्रसव के समय: | 2 से 3 महीने |

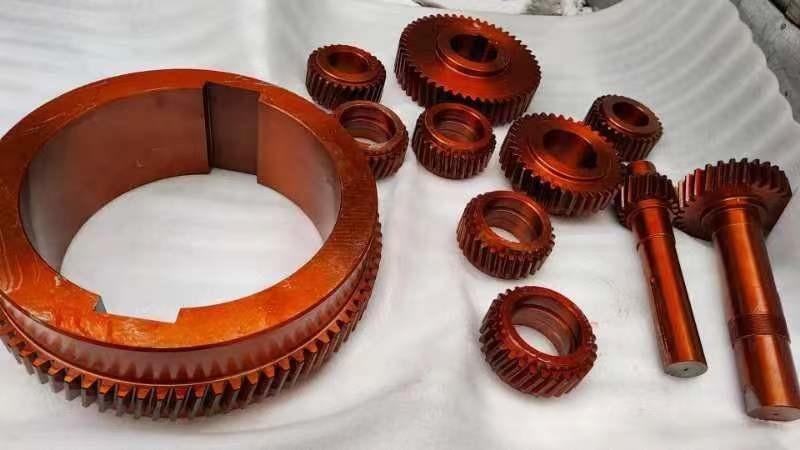

अनुकूलित उच्च परिशुद्धता सीएनसी मशीनिंग पार्ट्स गियर रिड्यूसर गियरबॉक्स पिनियन गियर
1.कम करने वाला पिनियनपरिचय:
रेड्यूसर पिनियन इनपुट गति और टॉर्क को कम करने के लिए विभिन्न प्रकार के पिनियन के संयोजन के माध्यम से रेड्यूसर के प्रमुख ट्रांसमिशन घटकों में से एक है।
अनुकूलित उच्च परिशुद्धता सीएनसी मशीनिंग पार्ट्स गियर रिड्यूसर गियरबॉक्स पिनियन गियर
2.कम करने वाला पिनियनप्रकारः
रेड्यूसर पिनियन के सामान्य प्रकारों में शामिल हैंः
(1) सीधा पिनियनः रैक और पिनियन अक्ष के समानांतर हैं, और दांत की सतह रैखिक है, जो उच्च गति में मंदी के प्रसारण के लिए उपयुक्त है।
(2) हेलिकल पिनियनः रैक और पिनियन अक्ष के साथ एक निश्चित कोण पर हैं, दांत की सतह तिरछी है, और इसमें चिकनी ट्रांसमिशन विशेषताएं हैं,जो कम शोर और उच्च कंपन आवश्यकताओं के साथ अनुप्रयोगों के लिए उपयुक्त है.
(3) शंक्वाकार पिनियनः पिनियन रैक और अक्ष एक बिंदु पर प्रतिच्छेदन करते हैं, दांत की सतह शंक्वाकार आकार की होती है, जो घूर्णन की धुरी के समानांतर प्रसारण के लिए उपयुक्त नहीं होती है।
अनुकूलित उच्च परिशुद्धता सीएनसी मशीनिंग पार्ट्स गियर रिड्यूसर गियरबॉक्स पिनियन गियर
3.कम करनेवालापिनियन सामग्रीः
रेड्यूसर पिनियन के सामान्य रूप से उपयोग की जाने वाली सामग्री हैंः
(1) स्टील: उच्च शक्ति, कठोरता और पहनने के प्रतिरोध, उच्च भार और उच्च गति ट्रांसमिशन प्रणाली के लिए उपयुक्त।
20CrMnTi (चीन मानक), 8620 (यूएसए मानक)
40Cr (चीन मानक), 5140 (यूएसए मानक)
42CrMo (चीनी मानक), 4140 (अमेरिकी मानक)
(2) कास्ट आयरन: उच्च प्रभाव प्रतिरोध और शोर अवशोषण क्षमता, कम गति और मध्यम भार अनुप्रयोगों के लिए उपयुक्त।
HT200 (चीन मानक), FC200 (जापान मानक)
HT250 (चीन मानक), FC250 (जापान मानक)
(3) पीतलः अच्छी संक्षारण प्रतिरोध और कम शोर विशेषताएं, उच्च परिशुद्धता आवश्यकताओं और कम गति ट्रांसमिशन प्रणाली के लिए उपयुक्त हैं।
H62 (चीन मानक), C28000 (यूएसए मानक)
H68 (चीन मानक), C26200 (यूएसए मानक)
अनुकूलित उच्च परिशुद्धता सीएनसी मशीनिंग पार्ट्स गियर रिड्यूसर गियरबॉक्स पिनियन गियर
4.कम करनेवालापिनियन पैरामीटर तालिकाः
निम्नलिखित सही पिनियन के डिजाइन और चयन के लिए सामान्य पिनियन मापदंडों की संख्यात्मक सीमाएं हैंः
| पैरामीटर | विवरण | संदर्भ मूल्य |
| मॉड्यूल | रैक और पिनियन के आकार पैरामीटर | 1.0 मिमी - 2.0 मिमी |
| दांतों की संख्या | पिनियन के दांतों की संख्या | 15 से 30 |
| दबाव कोण | दबाव कोण जिस पर गियर संलग्न होता है | 15° - 25° |
| दांत की चौड़ाई | पिनियन रैक की चौड़ाई | 10 मिमी - 15 मिमी |
| सामान्य विस्थापन | एक गियर की अक्षीय गति की मात्रा जब सक्रिय हो | 0.1 मिमी - 0.5 मिमी |
| सर्पिल कोण | बेवल पिनियन का कोण | 20° - 40° |
| कठोरता | पिनियन की सतह कठोरता | एचआरसी 40 - एचआरसी 50 |
| दांतों की सतह की कठोरता | पिनियन दांतों की सतह की कठोरता | Ra 1.2 μm - Ra 2.0 μm |
वास्तविक आवश्यकताओं और डिजाइन मानकों के अनुसार पैरामीटर रेंज के भीतर उपयुक्त मूल्य का चयन करके,ट्रांसमिशन दक्षता और रिड्यूसर पिनियन की विश्वसनीयता सुनिश्चित की जा सकती है.
अनुकूलित उच्च परिशुद्धता सीएनसी मशीनिंग पार्ट्स गियर रिड्यूसर गियरबॉक्स पिनियन गियर
5सारांश:
रेड्यूसर पिनियन में महत्वपूर्ण ट्रांसमिशन घटकों में से एक के रूप में, चुनने के लिए कई प्रकार हैं, जिनमें सीधा पिनियन, हेलिकल पिनियन और कंक्रीट पिनियन शामिल हैं।आवेदन की आवश्यकताओं के आधार पर, पिनियन को आवश्यक ताकत, पहनने के प्रतिरोध और शोर नियंत्रण को पूरा करने के लिए स्टील, कास्ट आयरन या पीतल जैसी विभिन्न सामग्रियों से चुना जा सकता है।पैरामीटर तालिका में संख्यात्मक सीमा को संदर्भित करें, मॉड्यूल, दांतों की संख्या, दबाव कोण, दांत चौड़ाई, सामान्य विस्थापन, हेलिक्स कोण, कठोरता और दांत सतह मोटापा और अन्य मापदंडों के अनुसार,पिनियन के प्रदर्शन और विश्वसनीयता सुनिश्चित कर सकते हैं.
यदि आपको पिनियन की आवश्यकता है, तो कृपया हमें तकनीकी आवश्यकताओं और मापदंडों के साथ चित्र भेजें! हम आपको जल्द से जल्द उद्धृत करेंगे!
व्यक्ति से संपर्क करें: Mr. David
दूरभाष: 86-18637916126
