उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | गर्थ गियर, बिग रिंग | कठोरता: | एचआरसी 220 ~ 240 |
|---|---|---|---|
| क्षेत्रफल में कमी: | w25% | प्रभावी सख्त गहराई: | 3 ~ 5 मिमी |
| बढ़ाव: | d511% | व्यास: | रिवाज़ |
| वर्गीकरण: | मिल गर्थ गियर | गारंटी: | 12 महीने |
| हाई लाइट: | 240 हार्डनेस मिल गिर्थ गियर,मिल रिंग गियर लार्ज डायमीटर,220 हार्डनेस मिल गिर्थ गियर |
||

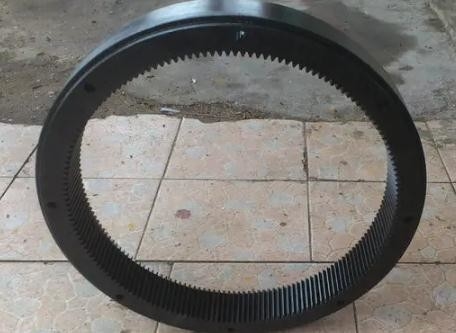

220 ~ 240 कठोरता के साथ स्पर लार्ज डायमीटर रिंग गियर मिल गर्थ गियर
1.बड़े रिंग गियर का परिचय
बड़ा गियर रिंग रोटरी भट्ठा, मिल और अन्य उपकरणों का मुख्य ड्राइविंग हिस्सा है।पिनियन मोटर द्वारा संचालित होता है, और पिनियन बैरल पर लगे बड़े गियर द्वारा संचालित होता है, जिससे मिल चलती है, और बड़ा गियर बैरल के साथ बंद हो जाता है।
बड़े गियर रिंग मापांक और बड़े व्यास के कारण, ग्रेट वॉल की मशीनी गियर रिंग स्पोक प्लेट संरचना को अपनाती है, जो ढाई गियर रिंग से बनी होती है।
2. बड़ी अंगूठी के उत्पाद पैरामीटरमिल परिधि गियर के लिए
| बिग गियर रिंग |
⑴GS42CrMo4 मिश्र धातु कच्चा इस्पात (उद्यम मानक) एचबी 220 ~ 240 आधा संरचना, वाई टाइप प्लेट। (3) तिरछा दाँत। (4) उचित सीलिंग और संरेखण संरचना। |
⑴ पिघला हुआ स्टील भट्ठी (आर्गन उड़ाने और आरएच वैक्यूम उपचार) के बाहर शोधन। (2) कास्टिंग और दांत के घनत्व को सुनिश्चित करने के लिए विशेष कोल्ड मोल्ड सैंड हैंगिंग तकनीक को अपनाया जाता है। (3) दांतों की सतह की कठोरता सुनिश्चित करने के लिए सामान्य उपचार (मालिकाना तकनीक)। (4) रफ हॉबिंग के बाद, उम्र बढ़ने को छोड़ दें, संयुक्त सतह की मरम्मत करें, और फिर ठीक रोलिंग करें ⑸ घर का बना हॉब सटीक हॉबिंग। |
⑴ कास्टिंग खाली (आंतरिक नियंत्रण मानक) के यांत्रिक गुण और रासायनिक संरचना। (2) किसी न किसी मशीनिंग के बाद अल्ट्रासोनिक दरार का पता लगाना। ⑶ आधा परिष्करण, अल्ट्रासोनिक निरीक्षण और चुंबकीय कण निरीक्षण परिष्करण। (4) दांत की सतह चुंबकीय कण निरीक्षण, कठोरता निरीक्षण। To टूथ प्रोफाइल की सहनशीलता की जाँच करें। प्रसव से पहले सामान्य असेंबली का नो-लोड टेस्ट, बड़े और छोटे गियर की मेशिंग सटीकता की जांच करें। |
गर्थ गियर, बिग रिंग
3. बड़े रिंग गियर मिल गर्थ गियर का केस परिचय
(1) चीन में सबसे बड़ा रिंग गियर - लुओयांग झोंगक्सिन हैवी मशीनरी ग्रुप कं, लिमिटेड, हेनान प्रांत में असेंबली लाइन से दुनिया का सबसे बड़ा रिंग गियर आ रहा है।अंगूठी का व्यास 9.936 मीटर, आंतरिक व्यास 7.950 मीटर और कुल वजन 80 टन है।रिंग का बाहरी सिरा 274 दांतों से 0.9 मीटर ऊंचा है।
(2) साइटिक हैवी मशीनरी कं, लिमिटेड ने इसके लिए दुनिया का सबसे बड़ा ऑक्सीकृत पेलेट सिंटरिंग भट्ठा बनाने के लिए वुहान आयरन एंड स्टील ग्रुप के साथ एक उत्पादन अनुबंध पर हस्ताक्षर किए हैं।सिंटरिंग भट्ठा के एक प्रमुख भाग के रूप में, बड़े रिंग गियर का प्रसंस्करण ध्यान आकर्षित करता है।इससे पहले, Cicic भारी मशीनरी प्रसंस्करण रिंग अधिकतम 8.8 मीटर व्यास।वुहान आयरन एंड स्टील कंपनी लिमिटेड के बड़े गियर रिंग के सफल उत्पादन ने चीनी और विश्व गियर रिंग प्रसंस्करण के इतिहास में एक और महत्वपूर्ण सफलता हासिल की है।अंगूठी का व्यास 9.936 मीटर, आंतरिक व्यास 7.950 मीटर और कुल वजन 80 टन है।रिंग का बाहरी सिरा 274 दांतों से 0.9 मीटर ऊंचा है।बड़े टूथ रिंग के सफल उत्पादन ने चीनी और विश्व टूथ रिंग प्रसंस्करण के इतिहास में एक और महत्वपूर्ण सफलता हासिल की है।
(3) 12 जनवरी 2014 को, CITIC हैवी इंडस्ट्रीज ने AGMAQ10 सटीक बड़े गियर रिंग को सफलतापूर्वक संसाधित किया।"Q10" आज के प्रसारण के लिए बड़े गियर रिंग के निर्माण में कला की स्थिति का एक AGMA ग्रेड 10 सटीक माप है।
गर्थ गियर, बिग रिंग
गर्थ गियर, बिग रिंग
गर्थ गियर, बिग रिंग
