उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | गर्थ गियर, बिग रिंग | सामग्री: | GS42CrMo4 कास्ट स्टील |
|---|---|---|---|
| बढ़ाव: | d511% | विशेषता: | उच्च वहन क्षमता और सुचारू संचालन |
| वर्गीकरण: | मिल गर्थ गियर | गारंटी: | 12 महीने |
| प्रमुखता देना: | कास्ट स्टील मिल गिरथ गियर,हाई कैरिंग बॉल मिल गिरथ गियर,साग मिल गिरथ गियर |
||

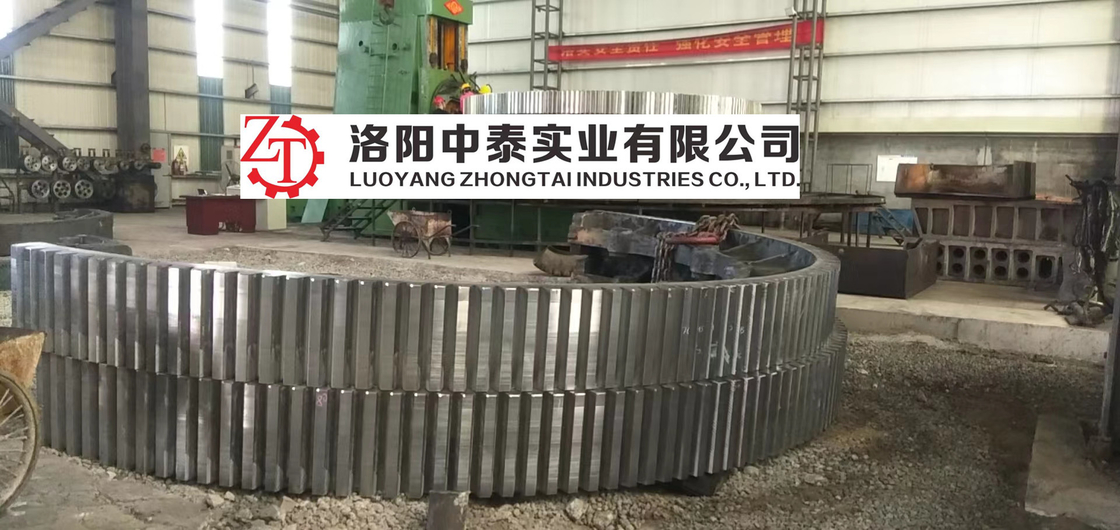

बॉल मिल सैग मिल के लिए माइनिंग मशीन कास्ट स्टील मिल गर्थ गियर
1.बिग टूथ रिंग की निर्माण प्रक्रियामिल परिधि गियर के लिए
(1) खाली
स्टील कास्टिंग ब्लैंक CITIC हैवी इंडस्ट्री मशीनरी कं, लिमिटेड के भारी कास्टिंग और फोर्जिंग प्लांट द्वारा प्रदान किया जाता है।इसे gb11352-89 मानक के अनुसार लागू किया गया है।कास्टिंग प्रक्रिया आवश्यकताओं के अनुसार मोल्डिंग, गलाना, डालना, बॉक्स पिटाई, सफाई और ड्रेसिंग कास्टिंग;निरीक्षण और स्वीकृति के दौरान, कास्ट स्टील ब्लैंक को आरेखण और तकनीकी आवश्यकताओं के अनुसार जांचा जाएगा, और प्रक्रिया को जेबी / टी 6402-92 मानक के अनुसार स्वीकृति पारित करने के बाद नीचे रखा जाएगा।
(2) खुरदरी मशीनिंग
रेखाचित्रों की आवश्यकताओं के अनुसार रेखाएँ खींचना और प्रसंस्करण भत्ता, संरेखण, कनेक्शन, प्रसंस्करण आंतरिक और बाहरी सर्कल, मिलिंग संयुक्त सतह, ड्रिलिंग और अन्य प्रक्रियाओं को अलग करना।
(3) एजेंट की चोट
अल्ट्रासोनिक निरीक्षण पूरी तरह से किया जाएगा, और आंतरिक गुणवत्ता GB7233-87 मानक की माध्यमिक आवश्यकताओं को पूरा करेगी।
(4) पूर्व उपचार को सामान्य करना
बाद की सतह शमन के लिए अच्छा माइक्रोस्ट्रक्चर प्रदान करने के लिए आधे रिंग को सामान्यीकृत और जोड़े में टेम्पर्ड किया जाता है।और ड्राइंग की आवश्यकताओं के अनुसार गर्मी उपचार के बाद आधे गियर की अंगूठी के विरूपण की जांच करने के लिए।
(5) मशीनिंग
पूरे रिंग सर्कल और ऊपरी और निचले छोर के चित्र प्रसंस्करण की आवश्यकताओं के अनुसार, और फिर मिलिंग दांतों के लिए चित्र और मशीनिंग आवश्यकताओं के अनुसार, पहले दो आधे रिंग में उच्च शक्ति वाले बोल्ट कनेक्शन होते हैं।
(6) मशीनिंग तनाव को खत्म करें
तनाव को खत्म करने के लिए इंटीग्रल रिंग की घोषणा की जाती है।
(7) इंटीग्रल गियर रिंग की सतह शमन
दाँत की सतह मध्यम आवृत्ति प्रेरण शमन दाँत नाली के साथ, कठोरता HRC50 ~ 55, प्रभावी सख्त परत गहराई 3 ~ 5 मिमी।
(8) अंतिम निरीक्षण
सबसे पहले, परीक्षण करें कि मध्यवर्ती आवृत्ति शमन और तड़के के बाद गियर रिंग के प्रत्येक खांचे की कठोरता ड्राइंग की आवश्यकताओं को पूरा करती है या नहीं;दूसरे, यह पता लगाएं कि क्या अधिकतम बाहरी व्यास D6944 का आकार बहुत बड़ा है, जैसे कि 3 मिमी की विकृति, योग्य होने तक यांत्रिक सुधार की आवश्यकता है;तीसरा, गियर दांतों और संक्रमण पट्टिका के चुंबकीय कण निरीक्षण के लिए, गुणवत्ता को GB / T9444-88 मानक में निर्धारित माध्यमिक आवश्यकताओं को पूरा करना चाहिए;अंत में, अंतिम निरीक्षण के लिए चित्र और तकनीकी आवश्यकताओं के अनुसार।
2. बड़ी अंगूठी के उत्पाद पैरामीटरमिल परिधि गियर के लिए
| बिग गियर रिंग |
⑴GS42CrMo4 मिश्र धातु कच्चा इस्पात (उद्यम मानक) एचबी 220 ~ 240 आधा संरचना, वाई टाइप प्लेट। (3) तिरछा दाँत। (4) उचित सीलिंग और संरेखण संरचना। |
⑴ पिघला हुआ स्टील भट्ठी (आर्गन उड़ाने और आरएच वैक्यूम उपचार) के बाहर शोधन। (2) कास्टिंग और दांत के घनत्व को सुनिश्चित करने के लिए विशेष कोल्ड मोल्ड सैंड हैंगिंग तकनीक को अपनाया जाता है। (3) दांतों की सतह की कठोरता सुनिश्चित करने के लिए सामान्य उपचार (मालिकाना तकनीक)। (4) रफ हॉबिंग के बाद, उम्र बढ़ने को छोड़ दें, संयुक्त सतह की मरम्मत करें, और फिर ठीक रोलिंग करें ⑸ घर का बना हॉब सटीक हॉबिंग। |
⑴ कास्टिंग खाली (आंतरिक नियंत्रण मानक) के यांत्रिक गुण और रासायनिक संरचना। (2) किसी न किसी मशीनिंग के बाद अल्ट्रासोनिक दरार का पता लगाना। ⑶ आधा परिष्करण, अल्ट्रासोनिक निरीक्षण और चुंबकीय कण निरीक्षण परिष्करण। (4) दांत की सतह चुंबकीय कण निरीक्षण, कठोरता निरीक्षण। To टूथ प्रोफाइल की सहनशीलता की जाँच करें। प्रसव से पहले सामान्य असेंबली का नो-लोड टेस्ट, बड़े और छोटे गियर की मेशिंग सटीकता की जांच करें। |
3. बड़े रिंग गियर का केस परिचय
चीन में सबसे बड़े मापांक के साथ गियर की अंगूठी - गियर की अंगूठी का निर्माण Zhongshi Heavy Machinery Co., Ltd. द्वारा किया जाता है, जिसका बाहरी घेरा 6.39 मीटर के व्यास और गियर के हॉबिंग मापांक 45 तक पहुंचता है, जो उच्चतम है चाइना में।
चीन का सबसे बड़ा व्यास वाला रिंग गियर - 7 अगस्त, 2011 को, CITIC Heavy Industries द्वारा डिजाइन और निर्मित सबसे बड़ा व्यास वाला रिंग गियर रीअसेंबली विभाग द्वारा तैयार किया जा रहा था और असेंबली लाइन को बंद करने वाला था।अंगूठी, जो लगभग 11 मीटर व्यास की है और 70 टन से अधिक वजन की है और इसकी स्तर 7 सटीकता है, चीन नेशनल गोल्ड ग्रुप कॉर्प के लिए साइटिक हेवी इंडस्ट्रीज द्वारा बनाई गई थी।
परीक्षण के माध्यम से, गियर रिंग के सभी मापदंडों की सटीकता डिजाइन और प्रक्रिया आवश्यकताओं को पूरा करती है।रिंग गियर का सफल निर्माण एक प्रमुख घरेलू और अंतरराष्ट्रीय स्तर पर प्रसिद्ध आधुनिक उद्यम बनाने के लिए झोंगक्सिन हेवी इंडस्ट्री की प्रक्रिया में एक और उत्कृष्ट कृति है, जो अगले चरण में बड़े व्यास के रिंग गियर के निर्माण के लिए झोंगक्सिन हेवी इंडस्ट्री के लिए एक ठोस नींव रखता है।
मिल गर्थ गियर
मिल गर्थ गियर
मिल गर्थ गियर
मिल गर्थ गियर
