उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रोडक्ट का नाम: | गेंद मिल स्पेयर पार्ट्स अंत कवर | नमूना: | ZG270-500 कास्ट स्टील एंड कवर |
---|---|---|---|
प्रयोग: | विनिर्माण संयंत्र, ऊर्जा और खनन | सामग्री: | उच्च गुणवत्ता वाले कास्ट स्टील |
प्रसंस्करण प्रौद्योगिकी: | पिघला हुआ इस्पात भट्ठी के बाहर शोधन | वर्गीकरण: | कास्टिंग और फोर्जिंग |
कीवर्ड: | अंत कवर, अंत टोपी, अंत प्लेट, सिर को कवर | गारंटी: | 12 महीने |
हाई लाइट: | कास्टिंग बॉल मिल एंड कवर,बॉल मिल स्पेयर पार्ट्स एंड कवर,फोर्जिंग बॉल मिल एंड कवर |

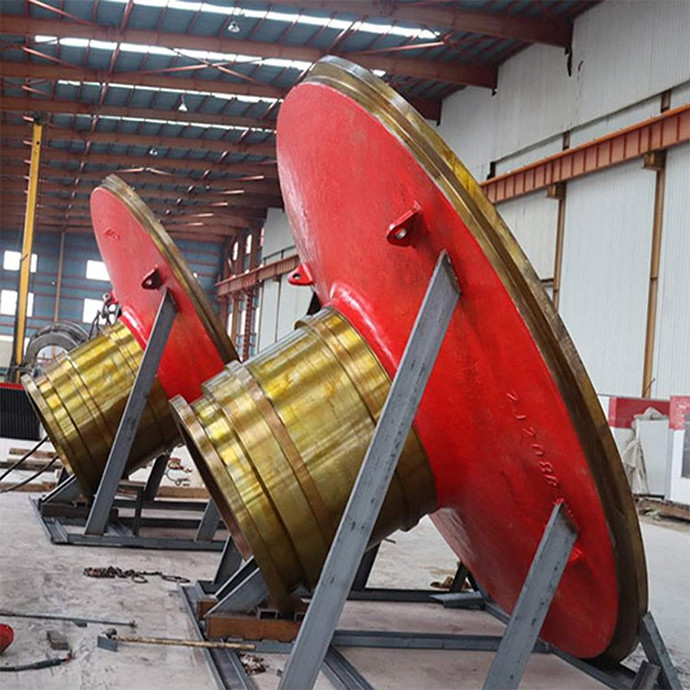

अनुकूलित कास्टिंग स्टील एंड कैप कास्टिंग और फोर्जिंग बॉल मिल एंड कवर
1. का परिचयबॉल मिल एंड कवर कास्टिंग और फोर्जिंग
बॉल मिल का अंतिम कवर हमारे कारखाने द्वारा उत्पादित बॉल मिल के मुख्य भागों में से एक है।अंतिम आवरण सामग्री ZG270-500 है।
बॉल मिल एंड कवर के खतरनाक खंड की ताकत, एंड कवर के डिजाइन में विचार की जाने वाली पहली समस्या है, क्योंकि भारी बॉल मिल बैरल को एंड कवर द्वारा मुख्य बीयरिंग पर समर्थित किया जाता है।
बॉल मिल एंड कवर आम तौर पर थोड़ा शंक्वाकार होता है, जिसे मुख्य बियरिंग के विन्यास, जर्नल के झुकने के प्रतिरोध और मुख्य बियरिंग की नींव को छूने वाले बड़े गियर से बचने की समस्या को ध्यान में रखने के लिए डिज़ाइन किया गया है।बड़े और मध्यम आकार के बॉल मिल का अंतिम कवर ज्यादातर कास्ट स्टील से बना होता है, जबकि छोटे बॉल मिल लचीले लोहे से बना होता है।अंत कवर और सिलेंडर की धुरी की संकेंद्रितता सुनिश्चित करने के लिए, अंत कवर और जर्नल को आमतौर पर एक में डाला जाता है।लेकिन गलाने और ढलाई के मामले में उपकरण की क्षमता पर्याप्त नहीं है, उन्हें अलग से भी डाला जा सकता है, प्रसंस्करण के बाद, उन्हें एक साथ बांधा जाता है, और अंत में यांत्रिक प्रसंस्करण किया जाता है।
अंत कवर के जर्नल भाग का निर्धारण करते समय, यह पहले से ही विचार किया जाना चाहिए कि बॉल मिल गियर (सीधे दांत, पेचदार दांत या मैटर दांत) द्वारा संचालित होती है।स्थापना के दौरान अक्ष की क्षैतिज त्रुटि के कारण, बॉल मिल ऑपरेशन के दौरान कुछ अक्षीय बल उत्पन्न कर सकता है।इसलिए, अक्षीय बलों की कार्रवाई के तहत सिलेंडर को अक्षीय दिशा में बढ़ने से रोकने और गियर के सामान्य संचालन को प्रभावित करने के लिए, जर्नल को ठीक करना आवश्यक है।हालांकि, इस मामले में, विस्तार की संभावना को संभव बनाया जाना चाहिए, क्योंकि बैरल गर्मी के परिणामस्वरूप फैलता है, और लोड मुश्किल हो जाता है।इस प्रकार, बेशक, सिलेंडर के दो जर्नल एक ही समय में तय नहीं किए जा सकते हैं, लेकिन केवल एक ही तय किया जा सकता है और दूसरे को चल मुक्त अंत कहा जाता है।
इस उद्देश्य को प्राप्त करने के लिए, एक जर्नल आमतौर पर कंधों के साथ डिज़ाइन किया जाता है जो कि असर वाली झाड़ी की लंबाई के बराबर होते हैं;अन्य जर्नल को कंधा नहीं दिया गया है और इसे बियरिंग बुश की लंबाई से 5-25 मिमी लंबा बनाया गया है।छोटी बेलनाकार मिल के लिए, किसी भी जर्नल को निश्चित सिरे के रूप में चुना जा सकता है क्योंकि सिलेंडर लंबा नहीं है।हालाँकि, लंबी बेलनाकार बॉल मिल के लिए, गियर रिंग के करीब के जर्नल को निश्चित सिरे के रूप में चुना जाना चाहिए।इस तरह, सिलेंडर के विरूपण से गियर को अक्षीय अव्यवस्था उत्पन्न नहीं होगी।
यह इंगित करने की आवश्यकता है कि बॉल मिल के दो अंत कवर अलग-अलग हैं, एक माइन एंड कवर के लिए है, एक माइन एंड कवर को डिस्चार्ज करने के लिए है।
2. प्रसंस्करण प्रौद्योगिकी के उपायबॉल मिल एंड कवर कास्टिंग और फोर्जिंग
अंत आवरण और खोखला शाफ्ट |
⑴ उच्च गुणवत्ता वाला कच्चा इस्पात ⑵ बड़े आर गोल कोने ⑶ उच्च शक्ति वाले बोल्ट सिलेंडर बॉडी से जुड़े होते हैं |
⑴ पिघली हुई स्टील भट्ठी का बाहरी शोधन (आर्गन ब्लोइंग और आरएच वैक्यूम उपचार) (2) मोल्ड विशेष रेत को अपनाता है, डालने के तापमान और डालने की गति को सख्ती से नियंत्रित करता है (3) अंत चेहरे की समाक्षीयता और खुरदरापन सुनिश्चित करने के लिए जर्नल प्रोसेसिंग बंद हो जाती है |
⑴ खाली कास्टिंग के यांत्रिक गुण और रासायनिक संरचना (आंतरिक नियंत्रण मानक) ⑵ रफ मशीनिंग के बाद अल्ट्रासोनिक निरीक्षण ⑶ परिष्करण के बाद अल्ट्रासोनिक निरीक्षण और चुंबकीय कण निरीक्षण |
अनुकूलित कास्टिंग स्टील एंड कैप कास्टिंग और फोर्जिंग बॉल मिल एंड कवर
