उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
स्थिति: | नया | प्रोडक्ट का नाम: | मिल लाइनर प्लेट |
---|---|---|---|
मशीन की तरह: | एजी मिल, बॉल मिल | में उपयोग करना: | अयस्क खनन |
वर्गीकरण: | कास्टिंग और फोर्जिंग | आवेदन: | सेल्फ मिल लाइनिंग बोर्ड, कच्चा माल बॉल मिल लाइनिंग बोर्ड |
गारंटी: | 12 महीने | पत्तन: | क़िंगदाओ, शांगहाई, तियानजिन |
हाई लाइट: | मैंगनीज स्टील बॉल मिल शैल लाइनर,कास्टिंग बॉल मिल शैल लाइनर,मैंगनीज स्टील चुंबकीय अस्तर बोर्ड |

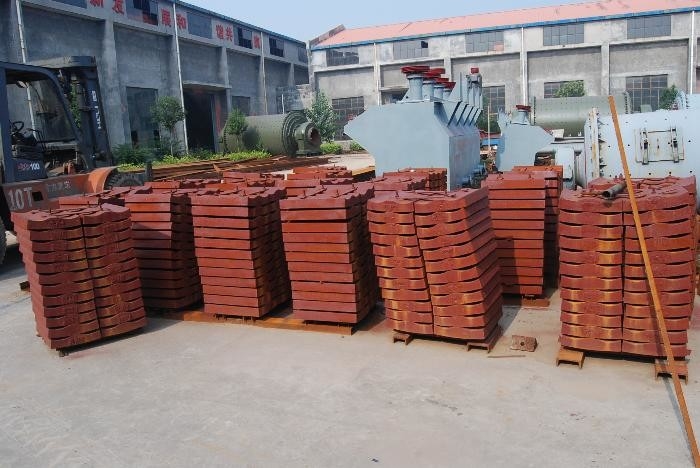

बॉल मिल कास्टिंग और फोर्जिंग लाइनर और चुंबकीय लाइनिंग बोर्ड
1.बॉल मिल लाइनर का प्रदर्शन विवरणकास्टिंग और फोर्जिंग
अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त उन्नत मिल लाइनर सिमुलेशन विशेष सॉफ्टवेयर का उपयोग करके, लाइनर की संरचना और आकार को अनुकूलित करें।
सेवा जीवन और पीसने के प्रभाव को बेहतर बनाने के लिए ट्यूब और एंड कवर लाइनिंग प्लेट पहनने-प्रतिरोधी क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील और उत्तल लाइनिंग प्लेट से बनी होती है।
लाइनिंग प्लेट को फ्लैट हेड बोल्ट, सेल्फ-लॉकिंग नट और सीलिंग वॉशर के साथ सुरक्षित किया गया है।रिसाव को रोकने के लिए संयुक्त बोल्ट में विशेष सीलिंग उपाय होते हैं।
लाइनिंग प्लेट को पकड़ने के लिए बोल्ट की संख्या 5% है।
पहनने के लिए प्रतिरोधी रबर फिलिंग स्ट्रिप्स का उपयोग अंतिम कवर लाइनर और बैरल के जोड़ पर किया जाता है, जो आसन्न लाइनर द्वारा तय किए जाते हैं।
शोर को कम करने के लिए सिलेंडर और लाइनर के बीच रबर लाइनर 6 मिमी मोटा है।
आंतरिक दीवार को घिसाव से बचाने और बैरल में स्टील बॉल की गति को नियंत्रित करने के लिए बॉल मिल बैरल की भीतरी दीवार पर लाइनिंग प्लेट लगाई जाती है।इस प्रयोजन के लिए, अस्तर प्लेट पहनने के लिए प्रतिरोधी होनी चाहिए, सतह की ज्यामिति उपयुक्त होनी चाहिए, और इसका निर्माण, संयोजन और जुदा करना और रखरखाव करना जितना संभव हो उतना आसान होना चाहिए।बॉल मिल लाइनिंग सामग्री हार्ड स्टील, उच्च मैंगनीज स्टील, क्रोमियम स्टील, मिश्र धातु कास्ट स्टील, रबर और चुंबकीय लाइनिंग प्लेट आदि का चयन कर सकती है।
2.बॉल मिल लाइनरकास्टिंग और फोर्जिंगउत्पाद पैरामीटर
रासायनिक संरचना | अधिकतम स्वीकार्य प्रतिशत |
कार्बन | 0.24% (0.28%) (सिर और धड़ के लिए 0.28%) |
मैंगनीज | 0.90% |
सिलिकॉन | 0.30-0.45% |
गंधक | 0.025% |
फास्फोरस | 0.025% |
निकल | 0.25% |
क्रोमियम | 0.20% |
मोलिब्डेनम | 0.15% |
कूपर | 0.20% |
वैनेडियम | 0.03% |
3. बॉल मिल लाइनर वर्गीकरण:
(1) उच्च मैंगनीज स्टील लाइनिंग प्लेट (ZGMn13)
इसमें पर्याप्त प्रभाव क्रूरता है, और एक निश्चित प्रभाव के अधीन होने पर सतह ठंडी हो सकती है और कठोर और पहनने के लिए प्रतिरोधी बन सकती है।इसलिए, लाइनिंग बोर्ड बनाने के लिए उच्च मैंगनीज स्टील का व्यापक रूप से उपयोग किया जाता है।
उच्च मैंगनीज स्टील प्रसंस्करण की तकनीकी स्थितियाँ अधिक हैं, कीमत भी अधिक महंगी है, बारीक पीसने के आधार पर पीसने के लिए, अस्तर प्लेट का प्रभाव प्रतिरोध अधिक नहीं है, पहनने के लिए प्रतिरोधी और सस्ता अन्य मिश्र धातु कच्चा लोहा चुन सकते हैं।(पहनने के लिए प्रतिरोधी सफेद लोहा, ठंडा कच्चा लोहा, मध्यम मैंगनीज दुर्लभ पृथ्वी गांठदार कच्चा लोहा)
(2) रबर लाइनर
पहनने का प्रतिरोध;
रबर की अच्छी लोच के कारण, यह स्टील की गेंद के प्रभाव को सहन करते समय विकृत हो सकता है, जिससे बल छोटा होता है।नरम सामग्री के लिए, रबर लाइनिंग प्लेट का जीवन मैंगनीज स्टील लाइनिंग प्लेट की तुलना में 2-3 गुना अधिक होता है, और सामग्री की कठोरता जितनी अधिक होती है, रबर लाइनिंग प्लेट की श्रेष्ठता अधिक महत्वपूर्ण होती है।
जंग प्रतिरोध;
स्टील लाइनर को अम्लीय घोल द्वारा संक्षारित किया जा सकता है, लेकिन रबर लाइनर एक निश्चित तापमान पर अम्लीय या क्षारीय माध्यम, पानी, भाप आदि के प्रति संवेदनशील नहीं होता है, केवल तेल और ओजोन (उच्च-शक्ति मोटर्स द्वारा उत्पादित) ही इसे संक्षारित करते हैं।
सुविधाजनक संयोजन और पृथक्करण;
रबर लाइनिंग प्लेट समान विनिर्देश के मैंगनीज स्टील लाइनिंग प्लेट के वजन का 1/5 ~ 1/6 है, इसलिए इसे अलग करना और इकट्ठा करना सुविधाजनक है।रबर लाइनिंग प्लेट की स्थापना के समय केवल 1/3 ~ 1/4 मैंगनीज स्टील लाइनिंग प्लेट स्थापित करने की आवश्यकता होती है।
रबर लाइनर पतला होता है और सिलेंडर का प्रभावी आयतन बढ़ जाता है।लाइनिंग प्लेट की मोटाई आमतौर पर केवल 50 मिमी होती है
रबर ग्रिड की क्लॉगिंग घटना स्टील ग्रिड की तुलना में कम होती है
काम करते समय रबर लाइनर में कम शोर होता है
इसका नुकसान यह है: उच्च तापमान प्रतिरोध नहीं, सूखी पीसने वाली मशीन में उपयोग के लिए उपयुक्त नहीं।
