उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | पीसने की मशीन | स्थिति: | नया |
|---|---|---|---|
| टाइप: | अयस्क पीस मिल | आवेदन पत्र: | पत्थर और थोक सामग्री |
| गारंटी: | 12 महीने | प्रयोग: | निर्माण सामग्री, रसायन |
| अनुप्रयोग उद्योग: | सीमेंट संयंत्र, इस्पात मिल, रासायनिक संयंत्र और भस्मक | पत्तन: | क़िंगदाओ, तियानजियान, शांगहाई; |
| हाई लाइट: | 25 टीपीएच अयस्क पीसने वाली मिल,18 टीपीएच अयस्क पीसने वाली मिल,25 टीपीएच अयस्क पीसने की मशीन |
||
पीसने की मशीन अयस्क पीसने वाली मिल पीएलसी नियंत्रण अमेरिकी एजीएमए मानक
1. पीसने की मशीन का मूल परिचय
ग्राइंडिंग मिल पेलेटिंग प्रक्रिया में मुख्य उपकरण है।यह 8% से 13% की पानी सामग्री के साथ सामग्री को संभालता है, ताकि सामग्री पूरी तरह मिश्रित और परिष्कृत हो, और सामग्री कणों की सतह क्षेत्र में वृद्धि हो।पीस मिल का उपयोग छर्रों की उत्पादन प्रक्रिया को छोटा कर सकता है, उपकरणों की ऊर्जा खपत को बचा सकता है, और छर्रों की गुणवत्ता और धातु की वसूली दर में सुधार कर सकता है, श्रम की स्थिति और पर्यावरण संरक्षण की स्थिति में सुधार कर सकता है, इसलिए इसे तेजी से पेलेटिंग में बढ़ावा दिया गया है। प्रक्रिया।
2. पीसने की मशीन की तकनीकी विशेषताओं
(1) ड्रम मिल द्वारा उपयोग किए जाने वाले ट्रांसमिशन फॉर्म में एज लीफलेट, सेंटर ड्राइव, मल्टी-पॉइंट मेशिंग एज ड्राइव आदि शामिल हैं;ड्राइव रूपों में एसिंक्रोनस मोटर + रेड्यूसर + पिनियन + लार्ज गियर और सिंक्रोनस मोटर + एयर क्लच + पिनियन + लार्ज गियर शामिल हैं;
(2) आम तौर पर, दोनों सिरों पर स्थिर और गतिशील दबाव बीयरिंगों की समर्थन पद्धति को अपनाया जाता है, और पूरी तरह से संलग्न 1200 लाइन संपर्क 'रॉकर प्रकार' असर का उपयोग किया जाता है।पूर्ण स्थिर दबाव समर्थन;
(3) बड़े खुले गियर को अमेरिकी एजीएमए मानक के अनुसार डिज़ाइन किया गया है, जो एक सीलबंद और विश्वसनीय गियर कवर से सुसज्जित है, और एक ग्लिसरीन स्वचालित स्प्रे स्नेहक उपकरण से सुसज्जित है;
(4) सिलेंडर मिल का प्रमुख हिस्सा है, और इसके उपयोग की विश्वसनीयता सुनिश्चित करने के लिए उस पर परिमित तत्व विश्लेषण करने के लिए एक कंप्यूटर का उपयोग किया जाता है;
(5) बड़ी और मध्यम आकार की मिलें धीमी गति के उपकरणों से सुसज्जित हैं;
(6) बड़े और मध्यम आकार की मिलें उच्च और निम्न दबाव स्नेहन स्टेशनों से सुसज्जित हैं;
(7) नियंत्रण और सुरक्षा प्रणाली पीएलसी नियंत्रण को अपनाती है।
3.Ore पीस मिल तकनीकी पैरामीटर
| ना। | परियोजना | इकाई | एनभूरा रंग | |||||
| 1 | नमूना | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | सिलेंडर आंतरिक व्यास | मिमी | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | सिलेंडर काम करने की लंबाई | मिमी | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | सिलेंडर की प्रभावी क्षमता | एम3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
| 5 | अधिकतम भार | सामग्री | टी | 3.4 | 5 | 6 | 8.7 | 11.3 |
| स्टील बॉल | टी | 24 | 32 | 44 | 64 | 83 | ||
| 6 | सिलेंडर कार्य क्रांति | आर/मिनट | 21.95 | 19.28 | 16.5 | 15.47 | 14.3 | |
| 7 | क्षमता | वां | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | शक्ति | किलोवाट | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | मुख्य रेड्यूसर गति अनुपात | 5.0 | 5.0 | 4.96 | 6.74 | 7.1 | ||
| 10 | धीमी ड्राइव | शक्ति | किलोवाट | 1 1 | 1 1 | 1 1 | 1 1 | |
| रेड्यूसर स्पीड अनुपात | 90 | 500 | 355 | 90 | ||||
| उत्पादन क्रांति | आर/मिनट | 1.62 | 1.94 | 2.056 | 2.06 | |||
| 1 1 |
संभरक का पेंच (बेल्ट फीडिंग के लिए भी उपलब्ध) |
शक्ति | किलोवाट | 1 1 | 22 | 22 | 22 | 30 |
| उत्पादन क्रांति | आर/मिनट | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
| गति अनुपात | 43 | 43 | 43 | 43 | 43 | |||
| 12 | आयाम (एल × डब्ल्यू × एच) | मिमी | 10970× 5625×4055 |
15400 × 6685×4885 |
13400 × 7250×5700 |
15473× 7707×6280 |
16400 × 8738×7590 |
|
| 13 | मशीन वजन (मोटर और इलेक्ट्रॉनिक नियंत्रण को छोड़कर) | टी | 63 | 92 | 122.1 | 135 | 180 | |
| नोट: 1. मशीन के वजन में मोटर का वजन, इलेक्ट्रिक कंट्रोल, थिन ऑयल स्टेशन और ग्राइंडिंग मीडिया शामिल नहीं है। | ||||||||
4. पीसने की मशीन का कार्य सिद्धांत
जब सिलेंडर को घुमाने के लिए परिधीय बड़े गियर द्वारा संचालित किया जाता है, तो सामग्री पीसने वाली मध्यम स्टील की गेंद से प्रभावित होती है, और गेंद और गेंद के बीच और गेंद और सिलेंडर अस्तर प्लेट के बीच पीसने से सामग्री की ताजा सतह पूरी तरह से उजागर हो जाती है , और पूरी तरह से मिश्रित है।इसे मिल से डिस्चार्ज होल के माध्यम से डिस्चार्ज किया जाता है और अगली प्रक्रिया में प्रवेश करता है।यह मशीन प्रभावी रूप से जोड़े गए बेंटोनाइट की मात्रा को कम कर सकती है और हरी गेंदों की ताकत में सुधार कर सकती है।

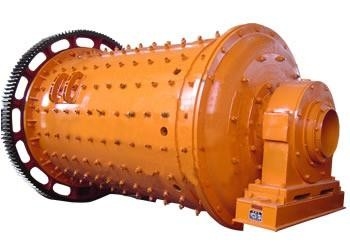

5.Ore पीस मिल फोटो स्पष्टीकरण
