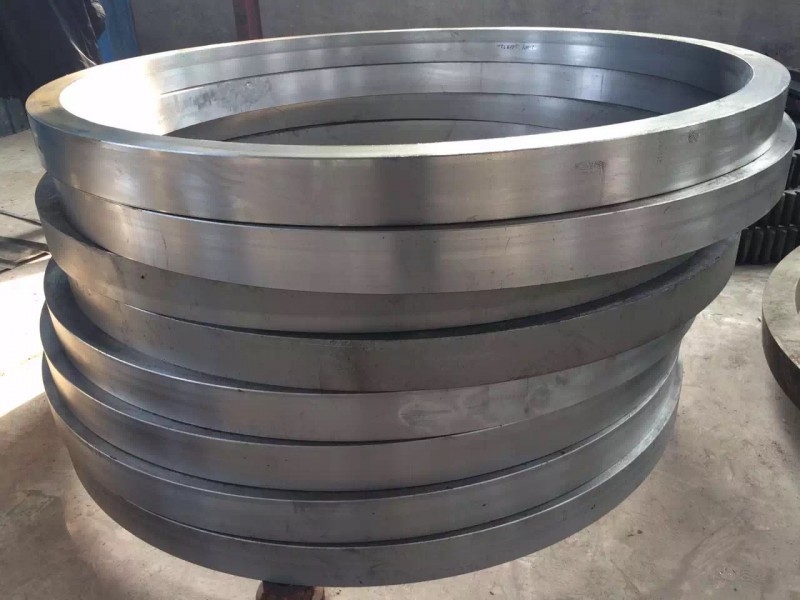

खनन उपकरण भागों के धातु विज्ञान बिग मिल गिर्थ गियर रिंग टूथ

खनन उपकरण भागों की बिग मिल गर्थ गियर रिंग टूथ रिंग

1. बिग टूथ रिंग की निर्माण प्रक्रियामिल परिधि गियर के लिए

(1) खाली

स्टील कास्टिंग ब्लैंक CITIC हैवी इंडस्ट्री मशीनरी कं, लिमिटेड के भारी कास्टिंग और फोर्जिंग प्लांट द्वारा प्रदान किया जाता है।इसे gb11352-89 मानक के अनुसार लागू किया गया है।कास्टिंग प्रक्रिया आवश्यकताओं के अनुसार मोल्डिंग, गलाना, डालना, बॉक्स पिटाई, सफाई और ड्रेसिंग कास्टिंग;निरीक्षण और स्वीकृति के दौरान, कास्ट स्टील ब्लैंक को आरेखण और तकनीकी आवश्यकताओं के अनुसार जांचा जाएगा, और प्रक्रिया को जेबी / टी 6402-92 मानक के अनुसार स्वीकृति पारित करने के बाद नीचे रखा जाएगा।

(2) खुरदरी मशीनिंग

रेखाचित्रों की आवश्यकताओं के अनुसार रेखाएँ खींचना और प्रसंस्करण भत्ता, संरेखण, कनेक्शन, प्रसंस्करण आंतरिक और बाहरी सर्कल, मिलिंग संयुक्त सतह, ड्रिलिंग और अन्य प्रक्रियाओं को अलग करना।

(3) एजेंट की चोट

अल्ट्रासोनिक निरीक्षण पूरी तरह से किया जाएगा, और आंतरिक गुणवत्ता GB7233-87 मानक की माध्यमिक आवश्यकताओं को पूरा करेगी।

(4) पूर्व उपचार को सामान्य करना

बाद की सतह शमन के लिए अच्छा माइक्रोस्ट्रक्चर प्रदान करने के लिए आधे रिंग को सामान्यीकृत और जोड़े में टेम्पर्ड किया जाता है।और ड्राइंग की आवश्यकताओं के अनुसार गर्मी उपचार के बाद आधे गियर की अंगूठी के विरूपण की जांच करने के लिए।

(5) मशीनिंग

पूरे रिंग सर्कल और ऊपरी और निचले छोर के चित्र प्रसंस्करण की आवश्यकताओं के अनुसार, और फिर मिलिंग दांतों के लिए चित्र और मशीनिंग आवश्यकताओं के अनुसार, पहले दो आधे रिंग में उच्च शक्ति वाले बोल्ट कनेक्शन होते हैं।

(6) मशीनिंग तनाव को खत्म करें

तनाव को खत्म करने के लिए इंटीग्रल रिंग की घोषणा की जाती है।

(7) इंटीग्रल गियर रिंग की सतह शमन

दाँत की सतह मध्यम आवृत्ति प्रेरण शमन दाँत नाली के साथ, कठोरता HRC50 ~ 55, प्रभावी सख्त परत गहराई 3 ~ 5 मिमी।

(8) अंतिम निरीक्षण

सबसे पहले, परीक्षण करें कि मध्यवर्ती आवृत्ति शमन और तड़के के बाद गियर रिंग के प्रत्येक खांचे की कठोरता ड्राइंग की आवश्यकताओं को पूरा करती है या नहीं;दूसरे, यह पता लगाएं कि क्या अधिकतम बाहरी व्यास D6944 का आकार बहुत बड़ा है, जैसे कि 3 मिमी की विकृति, योग्य होने तक यांत्रिक सुधार की आवश्यकता है;तीसरा, गियर दांतों और संक्रमण पट्टिका के चुंबकीय कण निरीक्षण के लिए, गुणवत्ता को GB / T9444-88 मानक में निर्धारित माध्यमिक आवश्यकताओं को पूरा करना चाहिए;अंत में, अंतिम निरीक्षण के लिए चित्र और तकनीकी आवश्यकताओं के अनुसार।

2. बड़ी अंगूठी के उत्पाद पैरामीटरमिल परिधि गियर के लिए

3. बड़े गियर रिंग की तकनीकी आवश्यकताएंमिल परिधि गियर के लिए

(1) शमन से पहले सतह का दिखावा सामान्यीकृत होता है, और कठोरता HB210 ~ 250 होनी चाहिए;यांत्रिक गुण शक्ति सीमा Rb690MPa, उपज सीमा Rs490MPa, बढ़ाव d511%, क्षेत्र में कमी w25%, प्रभाव क्रूरता मूल्य Ak30J हैं।टूथ इंडक्शन हार्डनिंग, HRC50 ~ 55 की कठोरता;प्रभावी सख्त गहराई 3 ~ 5 मिमी।

(2) अल्ट्रासोनिक निरीक्षण पूरे पर किया जाएगा, और आंतरिक गुणवत्ता GB7233-87 मानक में निर्धारित माध्यमिक आवश्यकताओं को पूरा करेगी;गियर दांत और संक्रमण पट्टिका चुंबकीय कण निरीक्षण, गुणवत्ता GB/T9444-88 मानक आवश्यकताओं को पूरा करना चाहिए।

(3) अनकास्ट राउंडेड कॉर्नर R5~R10।

(4) दाँत की चौड़ाई के साथ दोनों सिरों और किनारों को चम्फर करना।पूरे गियर रिंग में उच्च शक्ति बोल्ट से जुड़े दो आधे गियर की अंगूठी से बड़ी गियर की अंगूठी, संयुक्त सतह दांत के नीचे के केंद्र में होनी चाहिए।
