उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | ट्यूब पीस मिल | फिरना: | 20.91 आर/मिनट |
|---|---|---|---|
| मुख्य मोटर शक्ति: | 570 किलोवाट | विशिष्टता(व्यास × लंबाई): | φ2.2×11 |
| फ़ीड का आकार: | ≤25 मिमी | स्थिति: | नया |
| गारंटी: | 12 महीने | वर्गीकरण: | अयस्क पीसने की चक्की |
| हाई लाइट: | अयस्क ट्यूब मिल उपकरण,25 मिमी ट्यूब मिल उपकरण खिलाना,25 मिमी अयस्क मिल उपकरण खिलाना; |
||

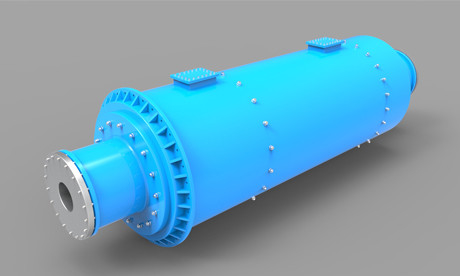

अयस्क ग्राइंडिंग मिल ट्यूब ग्राइंडिंग मिल फीडिंग साइज ≤ 25 एमएम के साथ
1. ट्यूब ग्राइंडिंग मिल अयस्क ग्राइंडिंग मिल का परिचय
आधुनिक उद्योग में ट्यूब ग्राइंडिंग मिल एक बहुत ही महत्वपूर्ण फाइन मिल उपकरण है।बड़ी ट्यूब ग्राइंडिंग मिल की उत्पादन क्षमता बहुत अधिक होती है।ट्यूब ग्राइंडिंग मिल का उपयोग निर्माण सामग्री, धातु विज्ञान, खनिज प्रसंस्करण, विद्युत ऊर्जा और रासायनिक उद्योग में सीमेंट और अन्य सामग्रियों को पीसने के लिए व्यापक रूप से किया जाता है।ट्यूब ग्राइंडिंग मिल में बड़े क्रशिंग अनुपात, बड़ी उत्पादन क्षमता, सामग्रियों के लिए मजबूत अनुकूलनशीलता और खराब भागों के आसान प्रतिस्थापन की विशेषताएं हैं।
2. अयस्क पीसने वाली मिल की तकनीकी विशेषताएँ
(1) ड्रम मिल के ट्रांसमिशन फॉर्म एज लीफलेट, सेंटर ट्रांसमिशन, मल्टी-पॉइंट मेशिंग एज ट्रांसमिशन और अन्य ट्रांसमिशन प्रकार हैं;इंडक्शन मोटर का ड्राइव रूप + रेड्यूसर + पिनियन + बड़ा गियर और सिंक्रोनस मोटर + एयर क्लच + पिनियन + बड़ा गियर;
(2) आम तौर पर, दो-टर्मिनल स्थिर और गतिशील दबाव असर का समर्थन मोड अपनाया जाता है, और पूरी तरह से संलग्न स्व-संरेखित 1200 लाइन संपर्क 'रॉकर प्रकार' बीयरिंग को अपनाया जाता है।सिंगल स्लाइडिंग शू, डबल स्लाइडिंग शू या फुल स्टैटिक प्रेशर सपोर्ट के स्टैटिक और डायनेमिक प्रेशर सपोर्ट मोड को भी अपनाया जा सकता है।
(3) बड़े खुले गियर अमेरिकी एजीएमए मानक डिजाइन को अपनाते हैं, एक विश्वसनीय सीलिंग गियर कवर से सुसज्जित, ग्लिसरीन स्वचालित स्प्रे स्नेहन उपकरण से सुसज्जित;
(4) सिलेंडर मिल का एक महत्वपूर्ण हिस्सा है, और इसकी विश्वसनीयता सुनिश्चित करने के लिए कंप्यूटर द्वारा इस पर परिमित तत्व विश्लेषण किया जाता है;
(5) बड़ी और मध्यम मिलें धीमी गति से चलने वाले उपकरण से सुसज्जित हैं;
(6) बड़ी और मध्यम मिलें उच्च और निम्न दबाव स्नेहन स्टेशनों से सुसज्जित हैं;
(7) नियंत्रण और सुरक्षा प्रणाली पीएलसी नियंत्रण को अपनाती है।
3. अयस्क पीसने वाली मिल के उत्पाद पैरामीटर
ट्यूब मिल के उत्पाद पैरामीटर
| विशिष्टता(व्यास × लंबाई) | फिरना (आर/मिनट) |
फ़ीड का आकार (मिमी) | उत्पादन क्षमता(टी/एच) | ग्राइंडिंग मीडिया का भार (टी) |
मुख्य मोटर | मुख्य कम करने वाला गियर | वज़न (टी) |
|||
| प्रकार | पावर(किलोवाट) | रेव (आरपीएम) | प्रकार | गति अनुपात | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14～18 | 39.5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23～25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19～24 22～28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18～20 21～23 |
6365 | YR800-8/1180 | 800 | 740 | एमबीवाई710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21～22 24～26 |
6668 | YR800-8/1180 | 800 | 740 | एमबीवाई710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21～24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | एमबीवाई800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39～45 | 116अधिकतम | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45～48 | 112मैक्स | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50～55 | 133अधिकतम | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45～55 | 120अधिकतम | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60～65 | 156अधिकतम | YR2000-8/1730 | 2000 | 740 | टीएस130-ए-एफ1 | 257.6 | |
| φ3.8×13 (मुख्य असर प्रकार) |
17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 (स्लाइडिंग एज प्रकार) |
17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | डीएमजी22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | जेएस140-ए | 348 | |
| φ4.2×11 (मुख्य असर प्रकार) |
15.8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (मुख्य असर प्रकार) |
15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | एमएफवाई355-ए | 375 | |
| φ4.2×13 (मुख्य असर प्रकार) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | एमएफवाई355-ए | 390 | |
| φ4.2×13 (केंद्र पर्ची प्रकार) |
15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | एमएफवाई355-ए | 380 | |
| φ4.6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | जे3160-सी | 485 | |
