| स्थिति: | नया | नमूना: | एयर स्वेप्ट कोल मिल |
|---|---|---|---|
| रंग: | अनुकूलन | प्रयोग: | अयस्क पीसना |
| फ़ीड का आकार: | ≤25 मिमी | उत्पत्ति के प्लेस: | हेनान, चीन |
| गारंटी: | 12 महीने | वर्गीकरण: | अयस्क पीसने की चक्की |
| प्रमुखता देना: | 2.2×5.8 अयस्क ग्राइंडिंग मिल,विंड एयर स्वेप्ट कोल मिल,2.2×4.4 एयर स्वेप्ट कोल मिल |
||

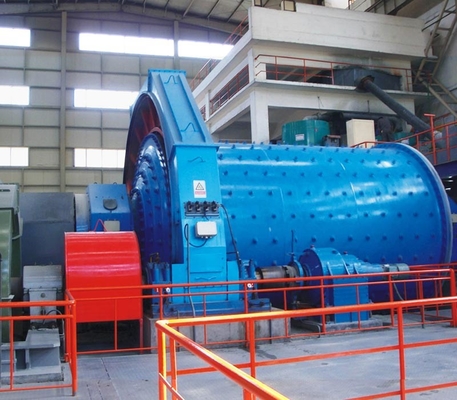

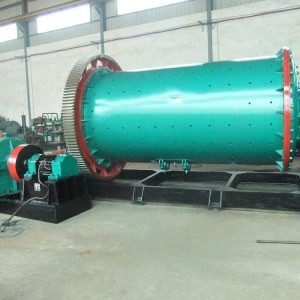

एयर स्वेप्ट कोल मिल, अयस्क पीसने वाली मिल की विंड-स्वेप्ट कोल मिल
1.अयस्क पीसने वाली मिल के पवन-प्रवाहित कोयला पीसने का कार्य सिद्धांत
कच्चे कोयले को फीडिंग डिवाइस की स्लिप द्वारा मिल के सुखाने वाले डिब्बे में डाला जाता है।कच्चे कोयले को सुखाने के लिए लगभग 350℃ तापमान वाली गर्म हवा भी एयर इनलेट पाइप के माध्यम से मिल में प्रवेश करती है।सूखने के बाद, कोयला बिन बोर्ड के माध्यम से ग्राइंडिंग बिन में प्रवेश करता है और ग्राइंडिंग बॉडी (स्टील बॉल) के प्रभाव और पीसने से कुचल जाता है।उसी समय, विशेष निकास पंखे द्वारा बनाई गई गैस डिस्चार्जिंग डिवाइस के माध्यम से चूर्णित कोयले को मिल से बाहर ले जाती है।
2. अयस्क पीसने वाली मिल की पवन-स्वेप्ट कोयला मिल का उत्पाद विवरण
(1) एयर स्वेप्ट मिल |एयर स्वेप्ट कोयला मिल विशिष्टताएँ:
φ4×8 3.5m = सिलेंडर व्यास × सिलेंडर प्रभावी लंबाई सुखाने वाले डिब्बे की लंबाई।
(2) पवन-स्वेप्ट कोयला मिल की विकास प्रक्रिया
अतीत φ2.2m, φ2.8m, φ3m, φ3.2m, आदि से, वर्तमान φ3.8m, φ4m, आदि का विकास। 500T /d, 700T/D, 1000T /d, 2500T/ से उपकरण क्षमता डी, 5000टी/दिन, 6000टी/दिन।
3. हवा का झोंका |विंड स्वेप्ट कोयला पीसने की तकनीक की विशेषताएं हैं:
(1) ड्रम मिल के ट्रांसमिशन फॉर्म एज लीफलेट, सेंटर ट्रांसमिशन, मल्टी-पॉइंट मेशिंग एज ट्रांसमिशन और अन्य ट्रांसमिशन प्रकार हैं;इंडक्शन मोटर का ड्राइव रूप + रेड्यूसर + पिनियन + बड़ा गियर और सिंक्रोनस मोटर + एयर क्लच + पिनियन + बड़ा गियर;
(2) आम तौर पर, दो-टर्मिनल स्थिर और गतिशील दबाव असर का समर्थन मोड अपनाया जाता है, और पूरी तरह से संलग्न स्व-संरेखित 1200 लाइन संपर्क 'रॉकर प्रकार' बीयरिंग को अपनाया जाता है।सिंगल स्लाइडिंग शू, डबल स्लाइडिंग शू या फुल स्टैटिक प्रेशर सपोर्ट के स्टैटिक और डायनेमिक प्रेशर सपोर्ट मोड को भी अपनाया जा सकता है।
(3) बड़े खुले गियर मानक डिजाइन को अपनाते हैं, एक विश्वसनीय सीलिंग गियर कवर से सुसज्जित होते हैं, और स्वचालित ग्लिसरीन स्प्रे स्नेहन उपकरण से सुसज्जित होते हैं;
(4) सिलेंडर मिल का एक महत्वपूर्ण हिस्सा है, और इसकी विश्वसनीयता सुनिश्चित करने के लिए कंप्यूटर द्वारा इस पर परिमित तत्व विश्लेषण किया जाता है;
(5) बड़ी और मध्यम मिलें धीमी गति से चलने वाले उपकरण से सुसज्जित हैं;
(6) बड़ी और मध्यम मिलें उच्च और निम्न दबाव स्नेहन स्टेशनों से सुसज्जित हैं;
(7) नियंत्रण और सुरक्षा प्रणाली पीएलसी नियंत्रण को अपनाती है।
4. उत्पाद पैरामीटर
हवा बह गई |पवन प्रवाहित कोयला पीसने की तकनीक पैरामीटर:
| विशिष्टता(व्यास×लंबाई) | फिरना (आर/मिनट) |
फ़ीड का आकार (मिमी) | उत्पादन क्षमता(टी/एच) | ग्राइंडिंग मीडिया का भार (टी) |
मुख्य मोटर | मुख्य कम करने वाला गियर | वज़न (टी) |
|||
| प्रकार | पावर (किलोवाट) | पुनः(आरपीएम) | प्रकार | गति अनुपात | ||||||
| φ2.2×4.4 | 22.4 | ≤25 | 8~9t/घंटा | 18टी | वाईआरकेके4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
| φ2.2×5.8 | 22.4 | ≤25 | 5.5～7 | 23.5～25 | Y4005-8 | 280 | 750 | ZD70-10 | 5.6 | 45 |
| φ2.4×4.75 | 21.2 | ≤25 | 14 | 22～24 | YR4501-8 | 315 | 740 | ZD60-8 | 4.5 | 49 |
| φ2.4×4 2 | 20.2 | ≤25 | 10～11 | 19 | वाईआरकेके450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
| φ2.4×4.5 2 | 20.2 | ≤25 | 10～12 | 20.8 | YRKK500-8 | 280 | 740 | जेडीएक्स45 | 4.5 | 68 |
| φ2.6×(5.25 2.25) | 19.7 | ≤25 | 9～10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4.5 | 87.4 |
| φ2.8×(5 3) | 18.7 | ≤25 | 13～13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
| φ2.9×4.7 | 19.1 | ≤25 | 14～19 | 34.4 | YR560-8 | 500 | 743 | एमबीवाई560 | 5.6 | 79 |
| φ2.5×3.9 | 21 | ≤25 | 14 | 21 | जेआर138-8 | 280 | 740 | ZD70-9 | 5 | 49.5 |
| φ3×(6.5 2.5) | 18.3 | ≤25 | 17～19 | 43 | वाईआरकेके5603-8 | 630 | 740 | एमबीवाई560 | 5 | 120 |
| φ3.2×4.8 | 16.7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | एमबीवाई560 | 5 | 118 |
| φ3.2×(6.5 2) | 16.9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3.5×8 | 17.2 | ≤25 | 55～60 | 80 | YRKK710-8 | 1000 | 740 | एमबीवाई800 | 6.3 | 182 |
| φ3.8×(7.75 3.5) | 16.7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5.6 | 215 |
