5-500 Tph बॉल ग्राइंडिंग मिल 5 टन क्वार्ट्ज बॉल मिल ग्राइंडिंग

हमआयु
सामग्री के टूटने के बाद उसे कुचलने के लिए बॉल मिल प्रमुख उपकरण है।
बॉल मिल औद्योगिक उत्पादन में व्यापक रूप से उपयोग की जाने वाली उच्च महीन पीसने वाली मशीनों में से एक है।
कई प्रकार हैं, जैसे क्षैतिज बॉल मिल, बॉल मिल बेयरिंग बुश, एनर्जी सेविंग बॉल मिल, ओवरफ्लो टाइप बॉल मिल, सिरेमिक बॉल मिल, ग्रिड बॉल मिल, आदि।
बॉल मिल सभी प्रकार के अयस्क और अन्य सामग्रियों को पीसने के लिए उपयुक्त है, व्यापक रूप से खनिज प्रसंस्करण, निर्माण सामग्री और रासायनिक उद्योगों में उपयोग किया जाता है, इसे सूखे और गीले पीसने के तरीकों में विभाजित किया जा सकता है। इसे दो प्रकारों में विभाजित किया जा सकता है, ग्रिड प्रकार और अतिप्रवाह प्रकार , विभिन्न निर्वहन मोड के अनुसार।

अयस्क मिल प्रकार	टिप्पणी
बॉल मिल	छोटे आकार और आउटपुट 200mesh . खिलाना
एगमिल और सैग मिल	जबड़ा कोल्हू जैसे बड़े पेराई अनुपात के साथ

हमारी अब तक की सबसे बड़ी मिलें 12.2m x 11m 28MW गियरलेस ड्राइव AG मिल्स और Ø7.9m x 13.6m 2x8 MW ट्विन पिनियन ड्राइव बॉल मिल्स हैं।इन मिलों को 2012 में शुरू करने की योजना है।
चीन में हमारी बाजार हिस्सेदारी 7.9m x 13.6m 2x8.5MW बॉल मिल और Ø11m x 5.4m 2x8.5MW SAG मिल की आपूर्ति की गई सबसे बड़ी मिलों के साथ 80% से अधिक है, जो चीन में सबसे बड़ी है। CITIC HMC कंपनी है चीन में डिजाइन और निर्माण उपकरणों के लिए प्रमुख बड़े उद्यम।पीसने के उपकरण का निर्माण 1960 के दशक से शुरू होता है।1980 के दशक से, हमारी कंपनी ने प्रौद्योगिकी परिचय, सहयोग निर्माण और विकास पर कई प्रसिद्ध विदेशी पीस मैन्युफैक्चरर्स के साथ सहयोग किया है।हमारे पास मिल परीक्षण, अध्ययन, डिजाइन, निर्मित और क्षेत्र संचालन में विशेष रूप से लंबा अनुभव है, और विदेशी प्रौद्योगिकियों पर उन्नति और नवाचार किया है।अब हमने अपनी खुद की पीसने वाली प्रयोगशाला स्थापित की है, श्रृंखला के लिए विभिन्न प्रकार की मिलों का गठन किया है, पूरी तरह से 1000 से अधिक सेट का उत्पादन किया है, और ऑस्ट्रेलिया, रूस, पाकिस्तान, जाम्बिया, इंडोनेशिया, वियतनाम, कनाडा आदि को निर्यात किया है। हमने सबसे बड़ी ओवरफ्लो बॉल मिल का उत्पादन किया है आकार 5.5×8.5m, Φ8.5×4.0m सेमी-ऑटोजेनस मिल, Φ5×15.5m ट्यूब सीमेंट मिल Φ5m वर्टिकल सीमेंट रॉ मिल, आदि।
हमारी कंपनी के पास मिल पर राष्ट्रीय प्रथम-दर अध्ययन और समूह, सही प्रयोग और परीक्षण उपाय, और बड़े पैमाने पर मिलों पर बेहतर विनिर्माण उपकरण और प्रौद्योगिकी है, हमने मिल प्रयोग, अध्ययन डिजाइन, निर्माण, परीक्षण और सेवा के लिए पूर्ण आपूर्ति प्रणाली बनाई है। .

एक बॉल मिल अयस्कों और अन्य सामग्रियों को 35 जाल या महीन के विशिष्ट उत्पाद आकार में पीसती है।

बॉल मिल का चारा किसके द्वारा तैयार किया जाता है?...
· सिंगल या मल्टीस्टेज क्रशिंग और स्क्रीनिंग
· क्रशिंग, स्क्रीनिंग, और/या रॉड मिलिंग
· प्राथमिक क्रशिंग और ऑटोजेनस/सेमीऑटोजेनस ग्राइंडिंग

बॉल मिल सामान्य फ़ीड आकार:
· कठोर अयस्कों के लिए 80% पासिंग 1/4" (6 मिमी या महीन)
· नरम अयस्कों के लिए 80% पासिंग 1" (25 मिमी या महीन)
(बड़े फ़ीड आकार के आधार पर सहन किया जा सकता है
ग्रेट या डायाफ्राम डिस्चार्ज बॉल मिल

इस मिल के डिस्चार्ज अंत में, डिस्चार्ज लिफ्टर असेंबली के साथ एक स्लेटेड फुल डायमीटर या आंशिक व्यास वाला ग्रेट सामग्री को डिस्चार्ज ट्रूनियन ओपनिंग तक पहुंचाता है।ग्रेट गेंदों, आवारा और मोटे सामग्री को बनाए रखने का काम करता है।फीड ओपनिंग और डिस्चार्ज स्लॉट्स के बीच बनाया गया एक ग्रेडिएंट सामग्री के प्रवाह को आसान बनाता है।
ट्रूनियन ओवरफ्लो डिस्चार्ज बॉल मिल
एक ट्रूनियन ओवरफ्लो मिल में एक खुला निर्वहन अंत होता है।फ़ीड और निर्वहन उद्घाटन के बीच लुगदी ढाल के परिणामस्वरूप सामग्री ट्रूनियन के माध्यम से बहती है।डिस्चार्ज ट्रूनियन लाइनर में एक रिवर्स हेलिक्स मिल में गेंदों को बरकरार रखता है।
ZTIC बॉल मिल फ़ीचर
* बेलनाकार मिल ड्राइविंग प्रकार एज-ड्राइविंग, सेंटर-ड्राइविंग, एज-ड्राइविंग के साथ मल्टी-पॉइंट मेशिंग आदि को अपनाती है;एसिंक्रोनस मोटर + रेड्यूसर + पिनियन और गियर के साथ-साथ सिंक्रोनस मोटर + . द्वारा संचालित

एयर क्लच + पिनियन और गियर।
* आम तौर पर दोनों सिरों पर स्थिर-गतिशील दबाव द्वारा समर्थित।फ्यूली क्लोज्ड सेल्फ-अलाइनिंग 120º ऑस्क्यूलेशन रॉकर बेयरिंग का उपयोग किया जाता है।इसके अलावा सिंगल या डबल स्लिपर स्टाइक- डायनेमिक बियरिंग्स का उपयोग किया जा सकता है।झाड़ी एनसी मशीन द्वारा बनाई गई है।
* बड़े खुले गियर को एजीएमए मानक का उपयोग करके डिज़ाइन किया गया है, जो मज़बूती से सील किए गए गियर हाउसिंग और ग्रीस एथोमैटिक स्प्रेइंग स्नेहन प्रणाली से लैस है।
खोल एक मिल का प्रमुख हिस्सा है।विश्वसनीय संचालन सुनिश्चित करने के लिए कंप्यूटर के साथ उस पर परिमित तत्व विश्लेषण करना;
* खोल स्वचालित रूप से वेल्डेड, अल्ट्रासोनिक निरीक्षण, पूरी तरह से annealed और एक चकिंग पर बड़े विशेष मशीन टूल्स द्वारा मशीनीकृत किया जाता है;तेल और घोल रिसाव को रोकने के लिए स्थैतिक-गतिशील कनेक्शन भागों पर विशेष मुहर, फ़ीड और डिस्चार्ज होपर, ट्रुनियन इत्यादि के रूप में;
* लाइनर हमारी कंपनी द्वारा पागल पहनने वाली प्रतिरोधी सामग्री का है, जिसे विशेष रूप से गर्मी-उपचार किया गया है, उच्च कठोरता और लंबी सेवा जीवन के साथ।इसके अलावा अन्य पहनने के प्रतिरोध कास्टिंग या रबर लाइनर का उपयोग किया जा सकता है;
* मध्यम और बड़ी मिल के लिए धीमी गति की ड्राइव हैं;
* उच्च और निम्न दबाव स्नेहन स्टेशन मध्यम और बड़ी मिल के लिए सुसज्जित है;
* नियंत्रण और सुरक्षा प्रणाली पीएलसी द्वारा नियंत्रित होती है।

रखरखाव प्रक्रियाएं

(1) रखरखाव चक्र:

1. 1 महीने तक मरम्मत के बाद;

2, मामूली मरम्मत 1-3 महीने;

3. मध्य मरम्मत के 12-24 महीने;

4. ओवरहाल 60-120 महीने।

(2) रखरखाव सामग्री:

1. मरम्मत के बाद: मुख्य रूप से तेल की मात्रा की जांच करें, प्रत्येक भाग की निकासी को समायोजित करें, प्रत्येक भाग के बोल्ट को मजबूत करें, अलग-अलग अस्तर प्लेट को बदलें या अस्तर प्लेट की पहनने की स्थिति की जांच करें और फीडर की मरम्मत करें।

2. मामूली मरम्मत: दांतों की सतह की सफाई और माप के पहनने की जांच करें, अस्तर प्लेट के पहनने की जांच करें, और यदि आवश्यक हो तो बदलें।

3. इंटरमीडिएट मरम्मत: फीडिंग पार्ट्स को बदलें, ट्रांसमिशन पिनियन रनर और बेयरिंग को बदलें, और रिडक्शन बॉक्स के डिसएस्पेशन की जांच करें।बड़े गियर को समायोजित किया जा सकता है और उस स्थिति के अनुसार उपयोग किया जा सकता है जब यह 3-5 साल तक चल रहा हो, और खोखले शाफ्ट को 3-5 साल तक चलने पर मापा जाना चाहिए।

4. ओवरहाल: पहनने की स्थिति के अनुसार बड़े गियर, खोखले शाफ्ट, गोलाकार झाड़ी, ट्रांसमिशन शाफ्ट, पिनियन और सिलेंडर को अलग करना, निरीक्षण करना, साफ करना, मापना, मरम्मत करना या बदलना, बिजली के उपकरणों की मरम्मत के बाद बिजली के घटकों को बदलना और बदलना, स्वीकृति कार्य के लिए इसका परीक्षण किया जाना चाहिए।

(3) रखरखाव मानक:

1. दो असर आधारों की प्रसंस्करण सतह एक ही क्षैतिज तल पर हैं, केंद्रों के बीच सहिष्णुता 1 मिमी है, अनुदैर्ध्य केंद्र रेखा के गैर-समानांतरता का विचलन 0.5 मिमी है, और क्षैतिज केंद्र रेखा का विचलन 0.5 मिमी है प्रति मीटर।

2. पैड की गोलाकार संपर्क सतह का संपर्क कोण एक समान होना चाहिए;कम से कम 1-2 अंक प्रति 50Ⅹ50mm2;खोखले शाफ्ट और पैड के बीच संपर्क सतह 90 डिग्री -100 डिग्री पर प्रति वर्ग इंच 2 अंक से कम नहीं होनी चाहिए, और असर के दोनों किनारों पर जर्नल और निकासी लगभग समान है।

3. सिलेंडर निकला हुआ किनारा और सामने के अंत कवर की संभोग सतह को अच्छा संपर्क सुनिश्चित करना चाहिए, कोई गैसकेट की अनुमति नहीं है, और दो खोखले शाफ्ट की विभिन्न अक्षीय डिग्री की सहनशीलता 0.8 मिमी से कम है।जब बड़े रिंग गियर और सिलेंडर एंड कवर को जोड़ा और इकट्ठा किया जाता है, तो जोर दृढ़ होना चाहिए और पोजिशनिंग पिन स्थापित होना चाहिए।रिंग गियर का रेडियल स्विंग 0.5 मिमी से अधिक नहीं होना चाहिए और अक्षीय स्विंग 0.84 मिमी से अधिक नहीं होना चाहिए।

4. अस्तर प्लेट स्थापित करते समय, अंत कवर पहले स्थापित किया जाना चाहिए।सिलेंडर की लाइनिंग प्लेट मुंह से शुरू होनी चाहिए और असेंबली की आवश्यकताओं के अनुसार बाहर की जानी चाहिए।पानी के रिसाव को रोकने के लिए शिकंजा को समान रूप से कड़ा किया जाना चाहिए।रबड़ के अस्तर में कोई अंतराल नहीं होना चाहिए, और अंतराल को स्पंज से अवरुद्ध किया जाना चाहिए।

5. पिनियन की केंद्र रेखा बड़े गियर की केंद्र रेखा के समानांतर होनी चाहिए, और विचलन 0.2 मिमी प्रति मीटर से अधिक नहीं होना चाहिए।टूथ टॉप क्लीयरेंस 1/4 मॉड्यूल है, टूथ साइड क्लीयरेंस 1.06-----1.8 मिमी है, दांत की सतह का संपर्क क्षेत्र दांतों की लंबाई के 50% और दांतों की ऊंचाई के 40% से कम नहीं है।

6. रेड्यूसर, मोटर और ट्रांसमिशन शाफ्ट के ट्रांसमिशन युग्मन को उच्च समाक्षीयता बनाए रखना चाहिए, केंद्र रेखा की गैर-अक्षीयता 0.3 मिमी से अधिक नहीं है, और केंद्र रेखा का झुकाव 1/1000 से कम है।

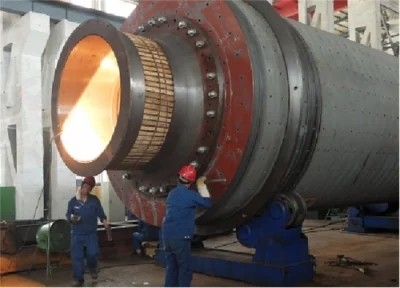

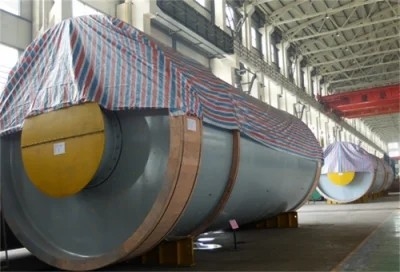

कंपनी का कारखाना शो



प्रश्न: हम लुओयांग झोंगटाई इंडस्ट्रीज कं, लिमिटेड में क्यों विश्वास करते हैं:
ए: 1. 30 से अधिक वर्षों का अनुभव।
2. हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और जाली भागों के अग्रणी पेशेवर सप्लायर हैं
3. सभी उत्पादों ने आईएसओ 9901: 2000 गुणवत्ता प्रबंधन प्रमाणपत्र और सीई, आरओएचएस प्रमाणपत्र हासिल किए।

प्रश्न: प्रसव के समय
ए: भागों का नेतृत्व समय 1-2 महीने, मशीनें 2-3 महीने।

प्रश्न: भुगतान शर्तें
ए: भुगतान प्रकार स्वीकार करें: टी / टी, एल / सी, वेस्टर्न यूनियन, नकद।
अनुबंध पर हस्ताक्षर किए जाने पर 30% जमा।शिपिंग से पहले भुगतान किया गया पूरा भुगतान

प्रश्न: गुणवत्ता वारंटी?
ए: गारंटी समय: मुख्य मशीनरी के लिए एक वर्ष।अगर कुछ गलत है तो हम तकनीकी सलाह देंगे और तुरंत समाधान ढूंढेंगे।भागों पहनने वालों के लिए हम लंबी अवधि की आपूर्ति के लिए उच्च गुणवत्ता वाले भागों की गारंटी देते हैं।

प्रश्न: बिक्री के बाद सेवा?
ए: यदि अंतिम उपयोगकर्ता की आवश्यकता होती है तो हम मशीनों के परीक्षण और भागों के रखरखाव के लिए तकनीकी मार्गदर्शिका की आपूर्ति कर सकते हैं।
