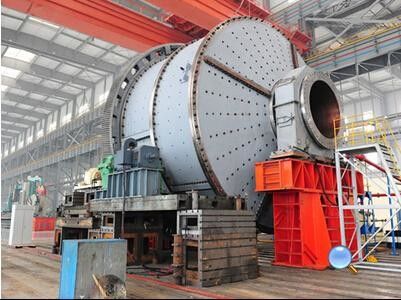

बॉल मिल कुचल सामग्री को पीसने के लिए एक प्रमुख उपकरण है, जिसका व्यापक रूप से निर्माण उद्योगों में उपयोग किया जाता है, जैसे सीमेंट, सिलिकेट, नई निर्माण सामग्री, आग रोक सामग्री, उर्वरक, लौह धातु, अलौह धातु और कांच के सिरेमिक।
काम करने का सिद्धांत
बॉल मिल पीसने वाली मशीन बाहरी गियर और डबल डिब्बे के साथ क्षैतिज ड्रम-प्रकार पीसने वाली मिल का एक प्रकार है।सामग्री पहले बिन में फीडिंग डिवाइस में क्विल शाफ्ट के माध्यम से समान रूप से जाती है, जिसमें विभिन्न विशिष्टताओं में स्टील गेंदों के साथ सीढ़ी अस्तर या लहर अस्तर होता है। स्टील गेंदों को ड्रम रोटेशन से केन्द्रापसारक बल द्वारा एक निश्चित ऊंचाई तक ले जाया जाता है और फिर गिर जाता है।इस प्रकार यह पीसने की भूमिका निभाते हुए सामग्री को भारी झटका देगा।पहले बिन में कुचलने के बाद सामग्री को सिंगल-लेयर डायफ्राम में दूसरे में प्रवेश करना होगा, जो आगे पीसने के लिए स्टील बॉल्स के साथ फ्लैट लाइनिंग के साथ प्रदान किया जाता है।ग्राउंड सामग्री को डिस्चार्जिंग बोर्ड के माध्यम से छुट्टी दे दी जाती है जिससे पीसने की प्रक्रिया समाप्त हो जाती है।

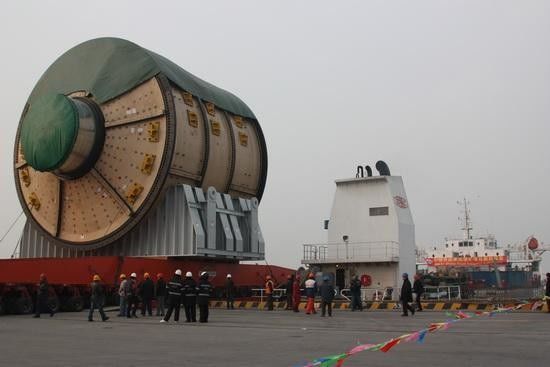

हमारी अब तक की सबसे बड़ी मिलें 12.2m x 11m 28MW गियरलेस ड्राइव AG मिल्स और Ø7.9m x 13.6m 2x8 MW ट्विन पिनियन ड्राइव बॉल मिल्स हैं।इन मिलों को 2012 में शुरू करने की योजना है।
चीन में हमारी बाजार हिस्सेदारी 7.9m x 13.6m 2x8.5MW बॉल मिल और Ø11m x 5.4m 2x8.5MW SAG मिल की आपूर्ति की गई सबसे बड़ी मिलों के साथ 80% से अधिक है, जो चीन में सबसे बड़ी है। CITIC HMC कंपनी है चीन में डिजाइन और निर्माण उपकरणों के लिए प्रमुख बड़े उद्यम।पीसने के उपकरण का निर्माण 1960 के दशक से शुरू होता है।1980 के दशक के बाद से, हमारी कंपनी ने प्रौद्योगिकी परिचय, सहयोग निर्माण और विकास पर कई प्रसिद्ध विदेशी पीस मैन्युफैक्चरर्स के साथ सहयोग किया है।हमारे पास मिल परीक्षण, अध्ययन, डिजाइन, निर्मित और क्षेत्र संचालन में विशेष रूप से लंबा अनुभव है, और विदेशी प्रौद्योगिकियों पर उन्नति और नवाचार किया है।अब हमने अपनी खुद की पीसने वाली प्रयोगशाला स्थापित की है, श्रृंखला के लिए विभिन्न प्रकार की मिलों का गठन किया है, पूरी तरह से 1000 से अधिक सेट का उत्पादन किया है, और ऑस्ट्रेलिया, रूस, पाकिस्तान, जाम्बिया, इंडोनेशिया, वियतनाम, कनाडा आदि को निर्यात किया है। हमने सबसे बड़ी ओवरफ्लो बॉल मिल का उत्पादन किया है आकार 5.5×8.5m, Φ8.5×4.0m सेमी-ऑटोजेनस मिल, Φ5×15.5m ट्यूब सीमेंट मिल Φ5m वर्टिकल सीमेंट रॉ मिल, आदि।
हमारी कंपनी के पास मिल पर राष्ट्रीय प्रथम-दर अध्ययन और समूह, सही प्रयोग और परीक्षण उपाय, और बड़े पैमाने पर मिलों पर बेहतर विनिर्माण उपकरण और प्रौद्योगिकी है, हमने मिल प्रयोग, अध्ययन डिजाइन, निर्माण, परीक्षण और सेवा के लिए पूर्ण आपूर्ति प्रणाली बनाई है। .
बॉल मिल आवेदन:
एक बॉल मिल अयस्कों और अन्य सामग्रियों को 35 जाल या महीन के विशिष्ट उत्पाद आकार में पीसती है।
बॉल मिल का चारा किसके द्वारा तैयार किया जाता है?...
· सिंगल या मल्टीस्टेज क्रशिंग और स्क्रीनिंग
· क्रशिंग, स्क्रीनिंग, और/या रॉड मिलिंग
· प्राथमिक क्रशिंग और ऑटोजेनस/सेमीऑटोजेनस ग्राइंडिंग
बॉल मिल सामान्य फ़ीड आकार:
· कठोर अयस्कों के लिए 80% पासिंग 1/4" (6 मिमी या महीन)
· नरम अयस्कों के लिए 80% पासिंग 1" (25 मिमी या महीन)
(बड़े फ़ीड आकार के आधार पर सहन किया जा सकता है
ग्रेट या डायाफ्राम डिस्चार्ज बॉल मिल
इस मिल के डिस्चार्ज अंत में, डिस्चार्ज लिफ्टर असेंबली के साथ एक स्लेटेड फुल डायमीटर या आंशिक व्यास वाला ग्रेट सामग्री को डिस्चार्ज ट्रूनियन ओपनिंग तक पहुंचाता है।ग्रेट गेंदों, आवारा और मोटे सामग्री को बनाए रखने का काम करता है।फीड ओपनिंग और डिस्चार्ज स्लॉट्स के बीच बनाया गया एक ग्रेडिएंट सामग्री के प्रवाह को आसान बनाता है।
ट्रूनियन ओवरफ्लो डिस्चार्ज बॉल मिल
एक ट्रूनियन ओवरफ्लो मिल में एक खुला निर्वहन अंत होता है।फ़ीड और निर्वहन उद्घाटन के बीच लुगदी ढाल के परिणामस्वरूप सामग्री ट्रूनियन के माध्यम से बहती है।डिस्चार्ज ट्रूनियन लाइनर में एक रिवर्स हेलिक्स मिल में गेंदों को बरकरार रखता है।
CITIC बॉल मिल फ़ीचर
* बेलनाकार मिल ड्राइविंग टाइप एज-ड्राइविंग, सेंटर-ड्राइविंग, एज-ड्राइविंग के साथ मल्टी-पॉइंट मेशिंग आदि को अपनाती है;एसिंक्रोनस मोटर + रेड्यूसर + पिनियन और गियर के साथ-साथ सिंक्रोनस मोटर + . द्वारा संचालित
एयर क्लच + पिनियन और गियर।
* आम तौर पर दोनों सिरों पर स्थिर-गतिशील दबाव द्वारा समर्थित।फ्यूली क्लोज्ड सेल्फ-अलाइनिंग 120º ऑस्क्यूलेशन रॉकर बेयरिंग का उपयोग किया जाता है।इसके अलावा सिंगल या डबल स्लिपर स्टाइक- डायनेमिक बियरिंग्स का उपयोग किया जा सकता है।झाड़ी एनसी मशीन द्वारा बनाई गई है।
* बड़े खुले गियर को एजीएमए मानक का उपयोग करके डिज़ाइन किया गया है, जो मज़बूती से सील किए गए गियर हाउसिंग और ग्रीस एथोमैटिक स्प्रेइंग स्नेहन प्रणाली से लैस है।
खोल एक मिल का प्रमुख हिस्सा है।विश्वसनीय संचालन सुनिश्चित करने के लिए कंप्यूटर के साथ उस पर परिमित तत्व विश्लेषण करना;
* खोल को स्वचालित रूप से वेल्डेड किया जाता है, अल्ट्रासोनिक निरीक्षण किया जाता है, पूरी तरह से annealed और एक चकिंग पर बड़े विशेष मशीन टूल्स द्वारा मशीनीकृत किया जाता है;तेल और घोल रिसाव को रोकने के लिए स्थैतिक-गतिशील कनेक्शन भागों पर विशेष मुहर, फ़ीड और डिस्चार्ज होपर, ट्रुनियन इत्यादि के रूप में;
* लाइनर हमारी कंपनी द्वारा पागल पहनने वाली प्रतिरोधी सामग्री का है, जिसे विशेष रूप से गर्मी-उपचार किया गया है, उच्च कठोरता और लंबी सेवा जीवन के साथ।इसके अलावा अन्य पहनने के प्रतिरोध कास्टिंग या रबर लाइनर का उपयोग किया जा सकता है;
* मध्यम और बड़ी मिल के लिए धीमी गति की ड्राइव हैं;
* उच्च और निम्न दबाव स्नेहन स्टेशन मध्यम और बड़ी मिल के लिए सुसज्जित है;
* नियंत्रण और सुरक्षा प्रणाली पीएलसी द्वारा नियंत्रित होती है।
प्रयोग
| वस्तु |
विवरण |
| अयस्क बॉल मिल |
बड़े व्यास के साथ छोटा |
| सीमेंट बॉल मिल |
बड़े व्यास के साथ बंद |
