उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | एजी मिल | लागू उद्योग: | निर्माण संयंत्र, निर्माण कार्य , ऊर्जा और खनन |
|---|---|---|---|
| स्थिति: | नया | मोटर प्रकार: | एसी मोटर |
| क्षमता (टी / एच): | 50 -1000tph | आयाम (एल * डब्ल्यू * एच): | 2.4x1.2 ~ 13x4.0m |
| वज़न: | एजी मिल | गारंटी: | 1 साल |
| सिलेंडर व्यास (मिमी): | 4000-12200 | सिलेंडर की लंबाई (मिमी): | 1600-11000 |
| सिलेंडर की प्रभावी मात्रा (एम 3): | 19-1246 | पत्तन: | क़िंगदाओ, शंघाई, तियानजियान |
| प्रमुखता देना: | एसी मोटर ऑटोजेनस पीस मिल,1000tph ऑटोजेनस पीस मिल,4000 मिमी ऑटोजेनस पीस मिल |
||

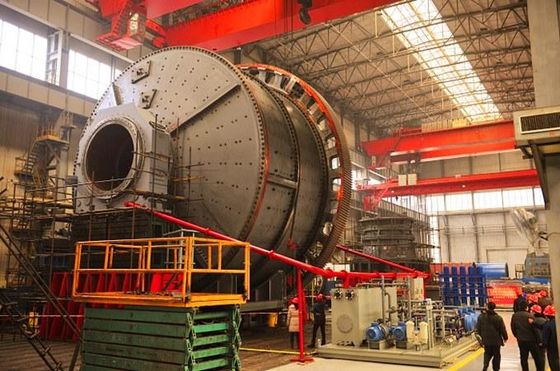

CITIC IC 12m से नीचे ऑटोजेनस मिल्स (AG मिल) और सेमीऑटोजेनस मिल्स (SAG मिल) का उत्पादन कर सकता है। ऑटोजेनस / सेमीऑटोोजेनस मिल्स (AG Mill & SAG Mill) का उपयोग रन-ऑफ-माइन रॉक या प्राइमरी क्रशर डिस्चार्ज को पीसने के लिए किया जाता है। विशेष रूप से मध्यम कठोर और कम मूल्यवान समान रूप से एम्बेडेड मोटे अनाज के साथ खनिज और चट्टानें।
| सिलेंडर व्यास (मिमी) | सिलेंडर की लंबाई (मिमी) | सिलेंडर की प्रभावी मात्रा (एम 3) | मैक्स।गेंद लोडिंग क्षमता (टी) | घुमाएँ गति (आर / मिनट) | मुख्य मोटर की शक्ति (किलोवाट) |
| 4000 | 1600-3600 | 19-42 | 13-29 | 16.2 | 310-710 |
| 4500 | 1800-4100 | 27-61 | 19-43 | 15.3 | 470-110 |
| 5000 | 2000-4500 | 38-83 | 27-58 | 14.5 | 700-1500 |
| 5500 | 2200-5000 | 51-112 | 36-78 | 13.8 | 960-2200 |
| 6100 | 2400-5500 | 69-152 | 48-106 | 13.1 | 1400-3100 |
| 6700 | 2700-6000 | 93-201 | 65-140 | 12.5 | 2000-4300 |
| 7300 | 2900-6600 | 120-264 | 84-184 | 12 | 2600-5900 |
| 8000 | 3200-7200 | 160-347 | 112-242 | 11.4 | 3600-8100 |
| 8600 | 3400-7700 | 197-429 | 137-299 | 1 1 | 4600-10000 |
| 9200 | 3700-8300 | 246-530 | 172-370 | 10.7 | 5900-13000 |
| 9800 | 3900-8800 | 296-640 | 206-446 | 10.3 | 7300-16000 |
| 10400 | 4200-9400 | 359-770 | 250-537 | 10 | 9100-20000 |
| 11000 | 4400-9900 | 422-909 | 294-634 | 9.8 | 11000-25000 |
| 11600 | 4600-10400 | 492-1064 | 343-742 | 9.5 | 13000-30000 |
| 12200 | 4900-11000 | 580-1246 | 405-869 | 9.2 | 16000-36000 |
ऑटोजेनस ग्राइंडिंग में ग्राइंडिंग मीडिया शामिल नहीं है क्योंकि अयस्क ही ग्राइंडिंग मीडिया है।
CITIC ऑटोजेनस / सेमीऑटोजीनस मिलों का उपयोग रन-ऑफ-माइन रॉक या प्राइमरी क्रशर डिस्चार्ज को पीसने के लिए किया जाता है।
इस मिल के लिए फ़ीड का आकार अधिकतम आकार तक सीमित है जिसे व्यावहारिक रूप से बताया जा सकता है और मिल में पेश किया जा सकता है।
मिल उत्पाद या तो प्रसंस्करण के लिए तैयार आकार या बॉल मिल, कंकड़ मिल, या VERTIMILLTM में अंतिम पीसने के लिए तत्काल आकार तैयार है।
वेट ग्राइंडिंग 50 से 80 प्रतिशत ठोस पदार्थों के घोल में की जाती है।एजी/एसएजी मिलें क्रशिंग और स्क्रीनिंग के दो या तीन चरणों, एक रॉड मिल, और बॉल मिल के कुछ या सभी कार्यों के समान आकार में कमी का काम पूरा कर सकती हैं।मिल आकारों की सीमा उपलब्ध होने के कारण, AG/SAG मिलिंग को अक्सर पूरा किया जा सकता है
पीस सर्किट डिजाइन
एजी/एसएजी मिलिंग को विभिन्न प्रकार की फ्लोशीट के साथ पूरा किया जा सकता है।अयस्क के परीक्षण के दौरान इष्टतम प्रवाह पत्रक स्थापित किया जाना चाहिए।
आम फ़्लोशीट में शामिल हैं:
CITIC के प्रोसेस इंजीनियर सर्किट और सर्किट कंट्रोल डिज़ाइन के साथ-साथ स्टार्ट-अप, ऑपरेशन और ऑप्टिमाइज़ेशन में आपकी सहायता करने के अवसर का स्वागत करते हैं
मिलिंग प्लांट की।
साइटिक एजी मिल्स और एसएजी मिल फ़ीचर
* बेलनाकार मिल ड्राइविंग टाइप एज-ड्राइविंग, सेंटर-ड्राइविंग, एज-ड्राइविंग के साथ मल्टी-पॉइंट मेशिंग आदि को अपनाती है;एसिंक्रोनस मोटर + रेड्यूसर + पिनियन और गियर के साथ-साथ सिंक्रोनस मोटर + . द्वारा संचालित
एयर क्लच + पिनियन और गियर।
* आम तौर पर दोनों सिरों पर स्थिर-गतिशील दबाव द्वारा समर्थित।फ्यूली क्लोज्ड सेल्फ-अलाइनिंग 120º ऑस्क्यूलेशन रॉकर बेयरिंग का उपयोग किया जाता है।इसके अलावा सिंगल या डबल स्लिपर स्टाइक- डायनेमिक बियरिंग्स का उपयोग किया जा सकता है।झाड़ी एनसी मशीन द्वारा बनाई गई है।
* बड़े खुले गियर को एजीएमए मानक का उपयोग करके डिज़ाइन किया गया है, जो मज़बूती से सील किए गए गियर हाउसिंग और ग्रीस एथोमैटिक स्प्रेइंग स्नेहन प्रणाली से लैस है।
खोल एक मिल का प्रमुख हिस्सा है।विश्वसनीय संचालन सुनिश्चित करने के लिए कंप्यूटर के साथ उस पर परिमित तत्व विश्लेषण करना;
* खोल स्वचालित रूप से वेल्डेड, अल्ट्रासोनिक निरीक्षण, पूरी तरह से annealed और एक चकिंग पर बड़े विशेष मशीन टूल्स द्वारा मशीनीकृत किया जाता है;तेल और घोल रिसाव को रोकने के लिए स्थैतिक-गतिशील कनेक्शन भागों पर विशेष मुहर, फ़ीड और डिस्चार्ज होपर, ट्रुनियन इत्यादि के रूप में;
* लाइनर हमारी कंपनी द्वारा पागल पहनने वाली प्रतिरोधी सामग्री का है, जिसे विशेष रूप से गर्मी-उपचार किया गया है, उच्च कठोरता और लंबी सेवा जीवन के साथ।इसके अलावा अन्य पहनने के प्रतिरोध कास्टिंग या रबर लाइनर का उपयोग किया जा सकता है;
* मध्यम और बड़ी मिल के लिए धीमी गति की ड्राइव हैं;
* उच्च और निम्न दबाव स्नेहन स्टेशन मध्यम और बड़ी मिल के लिए सुसज्जित है;
* नियंत्रण और सुरक्षा प्रणाली पीएलसी द्वारा नियंत्रित होती है।
सेमी ऑटोजेनस मिल (एसएजी मिल) का विवरण:
यह सेमी-ऑटोजेनस मिल, जिसे सेमी-ऑटोजेनस ग्राइंडिंग मिल या एसएजी मिल भी कहा जाता है, का उपयोग मुख्य रूप से विभिन्न क्षेत्रों में अयस्कों और अन्य पार्टिकुलेट मैटर को पीसने के लिए किया जाता है, जैसे कि रासायनिक उद्योग, खनन क्षेत्र, धातु विज्ञान उद्योग, भवन निर्माण सामग्री क्षेत्र, और इसी तरह।
यह प्रकृति में एक ऑटोजेनस मिल है, लेकिन यह बॉल मिल की तरह ही पीसने में सहायता के लिए पीसने वाली गेंदों को नियोजित करता है।और यह मुख्य रूप से पीसने के पहले चरण में प्रयोग किया जाता है।जब एक बॉल मिल से तुलना की जाती है, तो इसके बड़े व्यास और छोटी लंबाई की विशेषता होती है।इसके अंदर के हिस्से को उठाने वाली प्लेटों के साथ पंक्तिबद्ध किया जाता है ताकि मिल के अंदर और आसपास की सामग्री को ऊपर उठाया जा सके, जहां यह प्लेटों से बाकी अयस्कों में गिर जाता है।और यह व्यापक रूप से सोना, तांबा, सीसा, जस्ता, एल्यूमिना, निकल, प्लैटिनम, आदि को संसाधित करने के लिए उपयोग किया जाता है।
एजी (ऑटोजेनस) / एसएजी (सेमी-ऑटोजेनस) ग्राइंडिंग मिल्स
ऑटोजेनस (एजी) और सेमी-ऑटोजेनस (एसएजी) ग्राइंडिंग मिलों ने हाल के वर्षों में बड़े खनिज प्रसंस्करण कार्यों में आवेदन में वृद्धि देखी है।वे मिलों को घुमा रहे हैं/टम्बल कर रहे हैं जिसमें कम्युनिकेशन (आकार में कमी) बिना ग्राइंडिंग एड्स के होता है।उनकी लंबाई (आमतौर पर 2 या 2.5 से 1) के सापेक्ष एक बड़े व्यास के सिलेंडर से मिलकर ये मिलें अयस्क की बड़ी गांठों को पीसने वाले माध्यम के रूप में उपयोग करती हैं।ऑटोजेनस मिलें अयस्क को विशेष रूप से अपने पीसने वाले मीडिया के रूप में उपयोग करती हैं लेकिन यदि अयस्क की कठोरता और घर्षण पूरी एजी मिलिंग के लिए अच्छी तरह से उधार नहीं देता है तो आकार में कमी में सहायता के लिए स्टील गेंदों का एक छोटा सा चार्ज (6 से 15%) जोड़ा जाता है।इसे सेमी-ऑटोजेनस (एसएजी) मिल के रूप में जाना जाता है।एजी/एसएजी मिलें प्रभाव, एट्रिशन और घर्षण बलों के संयोजन से आकार में कमी लाती हैं।अयस्क मिल के एक तरफ बह जाता है और एक निश्चित बिंदु पर यह चार्ज के पैर के अंगूठे (मिल के नीचे) को प्रभावित करने के लिए वापस गिर जाता है।चार्ज के शरीर में अयस्क के कण अलग-अलग ऊंचाइयों पर जाने पर स्लाइड करते हैं और एट्रिशन और घर्षण बलों के अधीन होते हैं।एजी/एसएजी मिलों के अंदरूनी लाइनर में स्टील या रबर लाइनर होते हैं और लिफ्टर बार से सुसज्जित होते हैं।
एजी/एसएजी मिलें उसी आकार को कम करने का काम पूरा कर सकती हैं जो आम तौर पर क्रशिंग, स्क्रीनिंग और पीसने के तरीकों के कई चरणों में होती है जो इसकी लोकप्रियता के लिए जिम्मेदार होती है।अक्सर उत्पाद का आकार तैयार किया जा सकता है या बॉल मिल या कंकड़ मिल में अंतिम पीसने के लिए तैयार किया जा सकता है।वे रन-ऑफ-माइन रॉक या प्राथमिक कोल्हू उत्पादों को अपने फ़ीड आकार के साथ पीस सकते हैं जो व्यावहारिक रूप से व्यक्त किया जा सकता है।इसके अलावा वे महंगी गेंदों या छड़ों को कम करने या हटाने के साथ संचालित करने के लिए कम खर्चीले हो सकते हैं।
