उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | गारंटी: | 12 महीने |
|---|---|---|---|
| घूमने की गति: | 200-1400r/मिनट | प्रवाह: | 0.1-1.03m³/घंटा |
| पत्तन: | किंगदाओ चाइना | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
| दबाव: | 1.2 एमपीए | ||
| प्रमुखता देना: | screw pump membrane pump,ore dressing screw pump,industrial membrane pump |
||
व्यापक रूप से इस्तेमाल किया जाने वाला स्क्रू पंप झिल्ली पंप

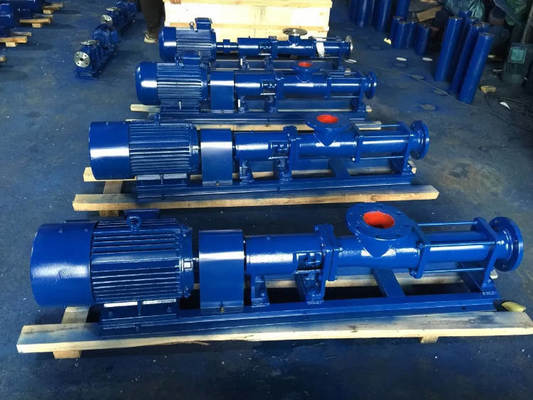

स्क्रू पंप एक आंतरिक रूप से जाली सकारात्मक विस्थापन पंप है जो मुख्य रूप से स्क्रू और बुशिंग के जाल के माध्यम से तरल पदार्थ पहुंचाता है, जो चूषण और निर्वहन कक्षों में आयतन परिवर्तन पैदा करता है। इसके मुख्य कार्यशील घटक एक डबल-एंडेड हेलिकल कैविटी के साथ एक बुशिंग (स्टेटर) और एक सिंगल-एंडेड हेलिकल स्क्रू (रोटर) होते हैं जो स्टेटर कैविटी के भीतर इसके साथ जुड़ते हैं। जब इनपुट शाफ्ट, एक यूनिवर्सल जॉइंट के माध्यम से, रोटर को स्टेटर के केंद्र के चारों ओर ग्रहणीय घूर्णन के लिए चलाता है, तो स्टेटर-रोटर युग्म लगातार एक सीलबंद कक्ष बनाने के लिए जुड़ता है। ये सीलबंद कक्ष एक समान अक्षीय गति से गुजरते हैं, जबकि एक स्थिर आयतन बनाए रखते हैं, चूषण सिरे से स्टेटर-रोटर युग्म के माध्यम से निर्वहन सिरे तक संवहन माध्यम का परिवहन करते हैं। सीलबंद कक्ष में खींचा गया माध्यम स्टेटर से बिना किसी हलचल या क्षति के प्रवाहित होता है।
नोट: स्क्रू पंप स्टेटर रबर का बना होता है। सूखा पंपिंग इसे जला देगा और वारंटी में शामिल नहीं है।
टिप्पणियाँ:
1.G एक कास्ट आयरन हाउसिंग, 40Cr मध्यवर्ती और इनपुट शाफ्ट, एक 40Cr रोटर (हार्ड क्रोम प्लेटेड),
एक नाइट्राइल रबर स्टेटर, और एक पैकिंग सील को इंगित करता है।
2.GF 304 स्टेनलेस स्टील गीले भागों, एक नाइट्राइल रबर स्टेटर और एक यांत्रिक सील को इंगित करता है।

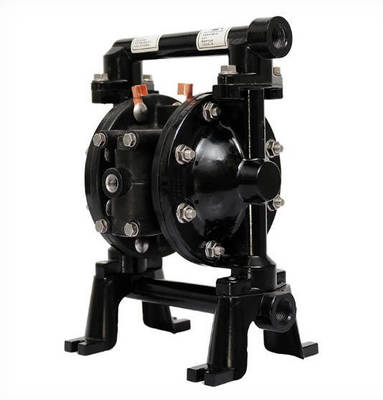

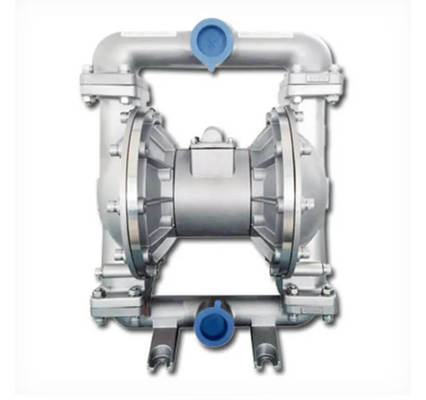

झिल्ली पंप एक औद्योगिक उपकरण है जिसका उपयोग संक्षारक, उच्च चिपचिपाहट या कण-युक्त विशेष मीडिया के परिवहन के लिए किया जाता है। मुख्य सामग्रियों में एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील, कच्चा लोहा आदि शामिल हैं, जो उच्च दबाव संक्षारण प्रतिरोध और मजबूत संक्षारक स्थितियों के लिए उपयुक्त हैं। यह उपकरण वायवीय, विद्युत या हाइड्रोलिक ड्राइव मोड को अपनाता है और इसका व्यापक रूप से रासायनिक, पेट्रोलियम, दवा, खाद्य और इलेक्ट्रॉनिक उद्योगों में उपयोग किया जाता है।
अयस्क ड्रेसिंग उपकरण के उत्पाद पैरामीटर
सिंगल स्क्रू पंप के विनिर्देश
| मॉडल | घूर्णन गति (r/min) | प्रवाह (m³/h) | दबाव (MPa) | मोटर (KW) | इनलेट/आउटलेट व्यास मिमी | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)15-2 | 200-1400 | 0.1-1.03 | 1.2 | 0.55-2.2 | 32/25 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)30-1 | 200-1250 | 0.3-4.25 | 0.6 | 0.55-2.2 | 50/40 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)30-2 | 200-1250 | 0.3-5.35 | 1.2 | 0.55-5.5 | 50/40 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)35-1 | 200-1250 | 0.5-8.03 | 0.6 | 0.55-4 | 65/50 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)35-2 | 200-1250 | 0.68-8.03 | 1.2 | 1.1-7.5 | 65/50 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)40-1 | 200-760 | 1.38-9.1 | 0.6 | 1.5-4 | 80/65 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)40-2 | 200-760 | 1.38-9.1 | 1.2 | 3-11 | 80/65 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)50-1 | 100-650 | 0.54-15.63 | 0.6 | 3-7.5 | 100/80 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)50-2 | 100-650 | 0.54-15.63 | 1.2 | 3-15 | 100/80 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)60-1 | 100-630 | 0.42-22.6 | 0.6 | 2.2-11 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)60-2 | 100-630 | 0.42-22.6 | 1.2 | 4-18.5 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)70-1 | 80-560 | 1.1-28.4 | 0.6 | 3-11 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)70-2 | 80-560 | 1.1-28.4 | 1.2 | 5.5-22 | 125/100 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)85-1 | 60-370 | 1.06-35.2 | 0.6 | 5.5-15 | 150/125 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)85-2 | 60-370 | 5.5-35.2 | 1.2 | 11-30 | 150/125 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)105-1 | 29-290 | 1.3-62.5 | 0.6 | 5.5-30 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)105-2 | 29-290 | 1.3-62.5 | 1.2 | 11-55 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)135-1 | 80-260 | 29-115 | 0.6 | 15-45 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
| G(F)135-2 | 80-260 | 29-115 | 1.2 | 30-75 | 200/200 | |||||||||||||||||||||||||||||||||||||||||||||
झिल्ली पंप के विनिर्देश
| मॉडल | सामग्री | इनलेट/आउटलेट व्यास | क्षमता | हेड | अनुमति प्राप्त कण | दबाव | ||||||||||||||||||||||||||||||||||||||||||||
| QBY-15 | एल्यूमीनियम मिश्र धातु स्टेनलेस स्टील | 1/2° | 13.2gpm(50lpm) | 70m | 1.6mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||
| 1/2° | 13.2gpm(50lpm) | 70m | 1.6mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-20 | 3/4° | 13.2gpm(50lpm) | 70m | 2.5mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 3/4° | 13.2gpm(50lpm) | 70m | 2.5mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-25 | 1 | 40 gpm(150 lpm) | 70m | 4mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 gpm(150 lpm) | 70m | 4mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-40 | 3/2' | 90 gpm(340 lpm) | 70m | 5mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 3/2° | 90 gpm(340 lpm) | 70m | 5mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-50 | 2° | 150 gpm(570 lpm) | 70m | 6mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 2° | 150 gpm(570 lpm) | 70m | 6mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| QBY-80 | 3' | 265 gpm(1041 lpm) | 70m | 10mm | ≤0.7Mpa | |||||||||||||||||||||||||||||||||||||||||||||
| 3' | 265 gpm(1041 Ipm) | 70m | 10mm | ≤0.7Mpa | ||||||||||||||||||||||||||||||||||||||||||||||
| लागू उद्योग: एसिड और क्षार तरल, क्लीन्ज़र, सौंदर्य प्रसाधन, भोजन, दवा, इलेक्ट्रॉनिक, अपशिष्ट जल उपचार आदि। (पी सामग्री वैकल्पिक है।) | ||||||||||||||||||||||||||||||||||||||||||||||||||
अयस्क ड्रेसिंग उपकरण का उत्पाद प्रदर्शन
अयस्क ड्रेसिंग उपकरण
