उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | गारंटी: | 12 महीने |
|---|---|---|---|
| क्षेत्र: | 1(㎡) | प्लेट का आकार: | 380*380मिमी |
| पत्तन: | किंगदाओ चाइना | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
| केक की मोटाई: | 30 मिमी | ||
| प्रमुखता देना: | manual jack filter press,easy operation filter press,ore dressing filter press |
||

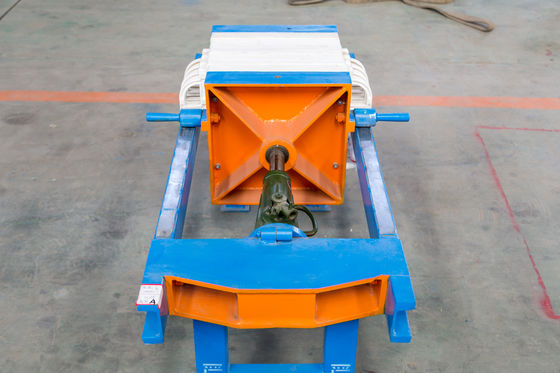

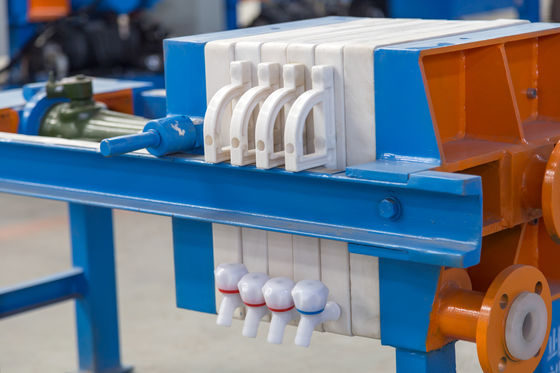

सरल संरचना आसान संचालन मैनुअल जैक फिल्टर प्रेस
मैनुअल जैक फिल्टर प्रेस एक रुक-रुक कर दबाव निस्पंदन उपकरण है। एक यांत्रिक जैक या हैंडव्हील द्वारा संचालित एक पेंच फिल्टर प्लेटों को संपीड़ित करता है ताकि एक सीलबंद फिल्टर चैंबर बन सके, जिससे ठोस-तरल पृथक्करण प्राप्त होता है। डिवाइस में मुख्य रूप से तीन मुख्य घटक होते हैं: एक फ्रेम (जिसमें थ्रस्ट प्लेट, संपीड़न प्लेट और मुख्य बीम शामिल हैं), एक फिल्टर यूनिट (फिल्टर प्लेट और फिल्टर कपड़ा), और एक संपीड़न तंत्र (हैंडव्हील, वर्म गियर, या स्क्रू जैक)।
अनुप्रयोग का दायरा: आम तौर पर प्रयोगशाला-पैमाने के फिल्टर प्रेस के लिए उपयोग किया जाता है जिसमें 1 से 40 वर्ग मीटर तक के निस्पंदन क्षेत्र होते हैं।
उत्पाद सुविधाएँ: संरचनात्मक विशेषताएं:
स्क्रू जैक-प्रकार का फिल्टर प्रेस अपने संपीड़न तंत्र के रूप में एक स्क्रू जैक का उपयोग करता है, जिसमें एक सरल संरचना, सुविधाजनक संचालन, कोई बिजली की आवश्यकता नहीं होती है, और लागत प्रभावी व्यावहारिकता होती है।
ओर ड्रेसिंग उपकरण के उत्पाद पैरामीटर
रीसेस्ड फिल्टर प्रेस का तकनीकी डेटा
| मॉडल | फिल्टर क्षेत्र(㎡) | प्लेट का आकार(मिमी) | केक की मोटाई(मिमी) | फिल्टर चैंबर वॉल्यूम(एल) | एक्सएमबर प्लेट(पीसीएस) | नंबर फ्रेम(पीसीएस) | निस्पंदन दबाव(एमपीए) | वजन(किलो) | आयाम एल*डब्ल्यू*एच(मिमी) | फाउंडेशन का आकार(मिमी) | ||||||
| एल | बी | डी | एच | |||||||||||||
| बी | ए | Q1/320-30U | बी | 1 | 380*380 | 30 | 15 | 4 | 5 | ≤0.5 | 500 | 1180*570*660 | 1010 | 280 | 570 | 470 |
| एम | के | |||||||||||||||
| बी | ए | Q2/320-30U | बी | 2 | 31 | 9 | 10 | 545 | 1620*570*660 | 1310 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q3/320-30U | बी | 3 | 46 | 14 | 15 | 570 | 1920*570*660 | 1610 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q4/450-30U | बी | 4 | 500*500 | 60 | 9 | 10 | 798 | 1750*800*900 | 1400 | 390 | 820 | 560 | ||
| एम | के | |||||||||||||||
| बी | ए | Q6/450-30U | बी | 6 | 91 | 14 | 15 | 858 | 2050*800*900 | 1700 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q8/450-30U | बी | 8 | 121 | 19 | 20 | 918 | 2350*800*900 | 2000 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q10/450-30U | बी | 10 | 151 | 24 | 25 | 978 | 2650*800*900 | 2300 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q12/450-30U | बी | 12 | 182 | 29 | 30 | 1038 | 2950*800*900 | 2600 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q15/450-30U | बी | 15 | 225 | 36 | 37 | 1122 | 3370*800*900 | 3020 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q16/450-30U | बी | 16 | 243 | 39 | 40 | 1158 | 3560*800*900 | 3200 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q15/630-30U | बी | 15 | 710*710 | 226 | 18 | 19 | 1579 | 2460*1110*1190 | 2080 | 560 | 1110 | 700 | ||
| एम | के | |||||||||||||||
| बी | ए | Q20/630-30U | बी | 20 | 297 | 24 | 25 | 1796 | 2820*1110*1190 | 2440 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q30/630-30U | बी | 30 | 452 | 37 | 38 | 2258 | 3600*1110*1190 | 3220 | ||||||
| एम | के | |||||||||||||||
| बी | ए | Q40/630-30U | बी | 40 | 595 | 49 | 50 | 2893 | 4420*1110*1190 | 4040 | ||||||
| एम | के | |||||||||||||||
प्लेट और फ्रेम फिल्टर प्रेस का तकनीकी डेटा
| मॉडल | फिल्टर क्षेत्र(एम2) | प्लेट का आकार(मिमी) | केक की मोटाई(मिमी) | फिल्टर चैंबर वॉल्यूम (यू) | प्लेट नंबर(पीसीएस) | निस्पंदन दबाव(एमपीए) | वजन(किलो) | आयाम एल*डब्ल्यू*एच(मिमी) | फाउंडेशन का आकार(मिमी) | |||||||
| एल | बी | डी | एच | |||||||||||||
| एक्स | ए | Q1/320-30U | बी | 1 | 380*380 | 30 | 15 | 4 | ≤0.6 | 490 | 1230*570*660 | 920 | 280 | 570 | 470 | |
| एम | के | |||||||||||||||
| एक्स | ए | Q2/320-30U | बी | 2 | 31 | 9 | 528 | 1455*570*660 | 1145 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q3/320-30U | बी | 3 | 46 | 14 | 550 | 1680*570*660 | 1370 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q4/320-30U | बी | 4 | 500*500 | 60 | 9 | ≤0.6 | 780 | 1630*800*900 | 1280 | 390 | 800 | 560 | ||
| एम | के | |||||||||||||||
| एक्स | ए | Q6/320-30U | बी | 6 | 91 | 14 | 830 | 1880*800*900 | 1530 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q8/320-30U | बी | 8 | 121 | 19 | 880 | 2130*800*900 | 1780 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q10/450-30U | बी | 10 | 151 | 24 | 930 | 2380*800*900 | 2030 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q12/450-30U | बी | 12 | 182 | 29 | 980 | 2630*800*900 | 2280 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q15/450-30U | बी | 15 | 225 | 36 | 1030 | 2980*800*900 | 2630 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q16/450-30U | बी | 16 | 243 | 39 | 1050 | 3130*800*900 | 2780 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q15/630-30U | बी | 15 | 700*700 | 226 | 18 | ≤0.6 | 1257 | 2250*1080*1060 | 1870 | 560 | 910 | 700 | ||
| एम | के | |||||||||||||||
| एक्स | ए | Q20/630-30U | बी | 20 | 297 | 24 | 1347 | 2550*1080*1060 | 2170 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q30/630-30U | बी | 30 | 452 | 37 | 1693 | 3200*1080*1060 | 2820 | |||||||
| एम | के | |||||||||||||||
| एक्स | ए | Q40/630-30U | बी | 40 | 595 | 49 | 2193 | 3900*1080*1060 | 3520 | |||||||
| एम | के | |||||||||||||||
ओर ड्रेसिंग उपकरण का उत्पाद प्रदर्शन
ओर ड्रेसिंग उपकरण
