उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Application: | Coal, metallurgy, mineral processing, electric power | Capacity(t/h): | 60-100 t/h |
|---|---|---|---|
| Feed size(mm): | ≤300mm | Screen size(m): | 1.0*1.4-3.0*2.5 |
| Classification: | Ore Dressing Equipment | Warranty: | 12 months |
| Vibration frequency: | 800 | Port: | Qingdao China |

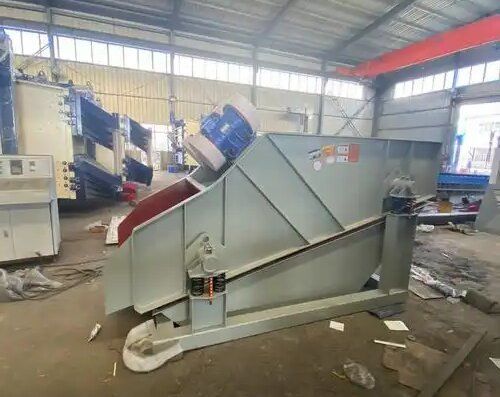

खनन के लिए वाइब्रेटिंग स्क्रीन पहनने के प्रतिरोधी स्टील प्लेट बहु-स्तर वर्गीकरण
परिचय
यह एक फिल्टरिंग यांत्रिक पृथक्करण उपकरण है जिसका उपयोग स्लरी ठोस पदार्थों के उपचार के लिए किया जाता है। इसमें एक स्क्रीन और एक वाइब्रेटर होता है। स्क्रीन का आकार जाल के आकार द्वारा दर्शाया जाता है,जिसमें 50 से कम मशीनी आकार मोटा माना जाता है और 80 से अधिक मशीनी आकार ठीक माना जाता है. वाइब्रेटर एक सनकी पहिया है जो एक मोटर के प्रभाव में घूमता है, जिससे स्क्रीन फ्रेम कंपन करता है। जैसे-जैसे स्लरी स्क्रीन की सतह पर बहती है,मोटे ठोस कणों को झुकाव सतह के साथ एक छोर से पकड़ा और छोड़ दिया जाता हैस्लरी तरल के साथ बारीक ठोस कणों को स्लरी पूल में स्क्रिन छेद के माध्यम से प्रवाह होता है।
आवेदन
यह श्रृंखला कोयला, धातुकर्म, खनिज प्रसंस्करण, बिजली उत्पादन, प्रकाश उद्योग और चीनी उत्पादन में विभिन्न सामग्रियों को निर्जलीकरण, मीडिया को हटाने, desludging और ग्रेडिंग के लिए उपयुक्त है।यह उच्च प्रसंस्करण क्षमता और स्क्रीनिंग दक्षता प्रदान करता है.
कार्य सिद्धांत
यह चादर लगातार चादर की सतह पर एक कोण पर सामग्री को ऊपर की ओर फेंककर काम करती है।और स्क्रीन की सतह के साथ टक्कर स्क्रीन के उद्घाटन के बराबर या उससे छोटे कणों के माध्यम से पारित करने के लिए मजबूर करता है, निर्जलीकरण, पृथक्करण या वर्गीकरण प्राप्त करना।
स्व-समन्वयन सिद्धांत:B प्रकार के स्क्रीन के वाइब्रेटर में कोई मजबूर कनेक्शन नहीं है, और दो शाफ्टों के बीच कोई गियर नहीं है।दोनों शाफ्टों को सख्ती से समन्वित और विपरीत दिशाओं में काम करना चाहिएयह स्वाभाविक रूप से एक दोधारी स्क्रीन की तरह कंपन प्रणाली में प्राप्त किया जाता है।
डिमपर का कार्य सिद्धांत:ऑपरेटिंग और पार्किंग दोनों स्थितियों में, रबर ब्लॉक आधार उद्घाटन से संपर्क नहीं करता है। यह स्क्रीन बॉक्स पर सममित दबाव डालता है,एक स्थिर स्थिति बनाए रखने और पार्श्व कंपन और मोड़ को खत्म.
जब स्क्रीन बॉक्स पार्किंग अनुनाद कंपन के दौरान कंपन करता है, स्क्रीन बॉक्स आयाम रबर ब्लॉक और आधार उद्घाटन के बीच के अंतर से अधिक है। इस बिंदु पर,कंपन को रबर ब्लॉक और स्क्रीन बॉक्स के बीच गतिशील घर्षण को दूर करना चाहिएघर्षण डम्पिंग कुछ गतिज ऊर्जा को फैलाता है, जो प्रतिध्वनित आयाम को परिचालन आयाम के तीन गुना के भीतर सीमित करता है। एक समायोजन पेंच का उपयोग करके डम्पिंग बल को समायोजित किया जाता है।

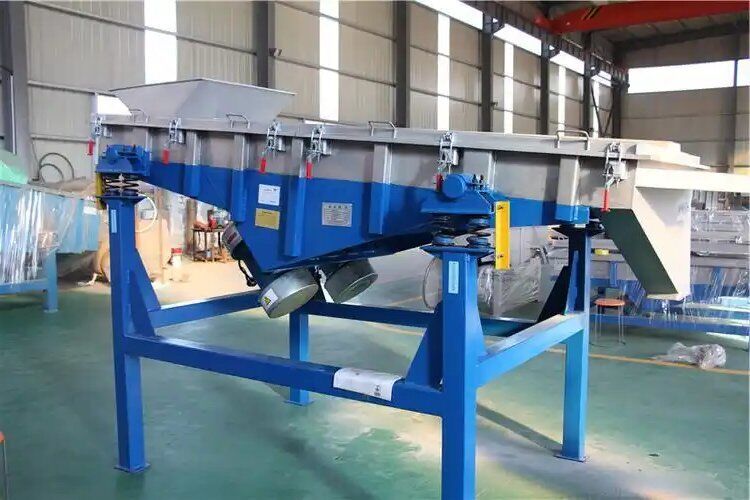

उत्पाद प्रदर्शन
उत्पाद पैरामीटर
| मॉडल | चाट के विनिर्देश | सीवे की परत | जाल का आकार | भोजन का आकार | प्रसंस्करण क्षमता | मोटर शक्ति | कुल वजन | कंपन आवृत्ति | दोहरी चौड़ाई | जाली की मात्रा | आयाम |
| (L*W) ((मिमी) | परत | मिमी | मिमी | (टी/घंटा) | क्वि | किलो | (हर्ट्ज) | (मिमी) | °C | (L*W*H) ((mm) | |
| ZSSW1237 | 3700*1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5*2 | 2250 | 16 | ६-८ | 15 | 3800*2050*1920 |
| 2ZSW1237 | 3700*1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5*2 | 3345 | 16 | ६-८ | 15 | 3800*2050*2200 |
| ZSW1443 | 4300*1400 | 1 | 4-50 | ≤200 | १०-१५० | 5.5*2 | 4100 | 16 | ६-८ | 15 | 4500*3040*2500 |
| 2ZSW1443 | 4300*1400 | 2 | 4-50 | ≤200 | १०-१५० | 5.5*2 | 4900 | 16 | ६-८ | 15 | 4500*3040*2700 |
| 3ZSW1443 | 4300*1400 | 3 | 4-50 | ≤200 | १०-१५० | 5.5*2 | 5870 | 16 | ६-८ | 15 | 4500*3040*2820 |
| 2ZSW1548 | 4800*1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5*2 | 5836 | 16 | 8-10 | 15 | 4800*3140*2814 |
| 3ZSW1548 | 4800*1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5*2 | 6900 | 16 | 8-10 | 15 | 4799*3140*3014 |
| 2ZSW1848 | 4800*1800 | 2 | 5-50 | ≤300 | 50 से 500 | 7.5*2 | 6489 | 16 | 8-10 | 15 | 4799*3440*2814 |
| 3ZSW1848 | 4800*1800 | 3 | 5-50 | ≤300 | 50 से 500 | 7.5*2 | 7750 | 16 | 8-10 | 15 | 4799*3440*3014 |
| 4ZSW1848 | 4800*1800 | 4 | 5-50 | ≤200 | 50 से 500 | 11*2 | 8300 | 16 | 8-10 | 15 | 4799*3440*3503 |
| 2ZSW1860 | 6000*1800 | 2 | 5-150 | ≤300 | 80-600 | 11*2 | 9950 | 16 | 8-10 | 15 | 6000*3440*3326 |
