उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | हिलाने की मेज / ध्यान केंद्रित करने की मेज | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
|---|---|---|---|
| खनिज सतह का आकार: | 4395×1825 मिमी | खदान क्षेत्र: | 7.4㎡ |
| चार्ज टाइम्स: | 270 ~ 290 | शक्ति: | 1.1 किलोवाट |
| कुल वजन: | 1015 किग्रा | वारंटी: | 12 महीने |
| पोर्ट: | क़िंगदाओ चीन | फ़ीड का आकार: | 2-0.5 मिमी |
| उपयोग के लिए: | टंगस्टन, टिन, टैंटलम, नाइओबियम, लोहा, मैंगनीज, क्रोमियम, टाइटेनियम, बिस्मथ, सीसा, सोना | ||
| प्रमुखता देना: | बारीक अयस्क शकर मशीन,दुर्लभ धातु खनिज शकर मशीन,खनिज प्रसंस्करण शकर मशीन |
||
आवेदन का दायरा
लाभ उपकरण मुख्य रूप से वोल्फ्रेम, टिन, टैंटलम, नाइओबियम, लोहा, मैंगनीज, क्रोमियम, टाइटेनियम, बिस्मिथ, सीसा,सोने और अन्य गैर लौह और काले दुर्लभ और कीमती धातु खनिज ग्रेड 2-0 में.02 मिमी खनिज और गंदगी, और 4-0.02 मिमी पाइराइट को अलग करना; बिस्तर पट्टी के रूप को ठीक से बदलने के बाद कोयले और गंदगी को अलग करना;और पर्याप्त विशिष्ट गुरुत्वाकर्षण अंतर और कण आकार संरचना के साथ मिश्रित सामग्रियों के अन्य उपयुक्त रेंज के अलगाव.
संचालन का सिद्धांत
खनिज प्रसंस्करण प्रक्रिया झुकाव वाले बिस्तर पर दोहराई जाने वाली पट्टियों के साथ की जाती है, और खनिज कणों को बिस्तर के कोने में फीड ट्रॉफ से भेजा जाता है,और पारदर्शी धोने का पानी पानी के पात्र में आपूर्ति की जाती है- खनिज कणों को विशेष गुरुत्वाकर्षण और कण के आकार के अनुसार गुरुत्वाकर्षण, पारवर्ती जल आवेग बल की क्रिया के अधीन स्तरीकृत किया जाता है।बिस्तर की सतह के परस्पर असममित आंदोलन से उत्पन्न गतिहीनता और घर्षण, और बिस्तर के साथ अनुदैर्ध्य आंदोलन और झुका बिस्तर के साथ अनुदैर्ध्य आंदोलन। इसलिए,अलग-अलग विशिष्ट गुरुत्वाकर्षण और कण आकार वाले अयस्क कण धीरे-धीरे अपनी संबंधित गति की दिशा के साथ पक्ष A से पक्ष B तक फैन करते हैं, और कंसंट्रेट एंड और रिसाव साइड के विभिन्न क्षेत्रों से छोड़ दिए जाते हैं, और अंत में कंसंट्रेट, अयस्क और रिसाव में विभाजित होते हैं।
खनिज कणों को तालिका पर निम्नलिखित तीन परस्पर लंबवत शक्तियों के अधीन किया जाता है:
(1)मध्यम में खनिज कणों का गुरुत्वाकर्षण;
(2)साइडल वाटर फ्लो और स्लरी फ्लो का हाइड्रोडायनामिक प्रभाव
(3)बिस्तर की सतह के अंतर परिक्रमा गति का गतिशील बल।
इन शक्तियों के प्रभाव में, बेड स्ट्रिप्स के ग्रूव में खनिज कणों को दो बुनियादी छँटाई आंदोलनों से गुजरना पड़ता हैः ढीली स्तरीकरण और परिवहन और स्ट्रिपिंग।बिस्तर की सतह पर घर्षण बल और बिस्तर की सतह के झुकाव का छँटाई की प्रक्रिया पर महत्वपूर्ण प्रभाव पड़ता है.
संरचनात्मक विशेषताएं:
खनिज ड्रेसिंग उपकरण मुख्य रूप से आठ सिस्टम भागों से बना है, जिसमें बेड हेड, मोटर, ढलान नियामक, बेड सतह, खनिज खोद, पानी खोद, रिफलिंग बार और स्नेहन प्रणाली शामिल है।पृथक्करण तंत्र पृथक्कृत खनिजों के विशिष्ट गुरुत्वाकर्षण अंतर का उपयोग करता है, बेड हेड द्वारा प्रदान की गई अंतर गति, झुकाव पानी का प्रवाह और बेड बार के विभिन्न रूपों से खनिज कणों को बिस्तर की सतह पर ढीली परतों में ले जाने के लिए, चुनिंदा रूप से ले जाया जाता है,और बिस्तर की सतह पर प्रशंसक के आकार के क्षेत्र बनाते हैं, जिससे विभिन्न अमीर और गरीब उत्पाद पैदा होते हैं।
मैकेनिकल डेटा
| ZTIC-सघनता तालिका | मोटी रेत के छिलके | बारीक रेत शकर | स्लाइड (ग्रुव) शेकर | सूक्ष्म मिट्टी का छींटा |
| फ़ीड का आकार/मिमी | 2 ~ 0.5 | 0.5~0.074 | 0.07~0.019 | 0.019~0.0037 |
| खनिज फ़ीड (टिन खनिज) ((t/d) | 20 से 35 | 10~20 | 3~10 | 5 ~ 15 |
| चेहरे का आकार/मिमी | 4395×1825 | 4395×1825 | 4395×1825 | 4395×1825 |
| खदान का सतह क्षेत्रफल /m2 | 7.4 | 7.4 | 7.4 | 7.4 |
| स्ट्रोक/मिमी | 16 से 22 | 11~16 | 8~11 | 5~7 |
| चार्ज समय/मिनट-1 | 270~290 | 290~320 | 320~360 | 480 से 520 |
| बिस्तर की सतह का क्षैतिज ढलान/(°) | 2.5~4.5 | 1.5~3.5 | 1~2 | 1 ~ 1.15 |
| शक्ति/किलोवाट | 1.1 | 1.1 | 1.1 | 1.1 |
| बाहरी आयाम/मिमी | 5446×1825×1212 | 5446×1825×1227 | 5446×1825×1203 | 5446×2338×1203 |
| कुल वजन/किलो | 1015 | 1030 | 1065 | 1065 |

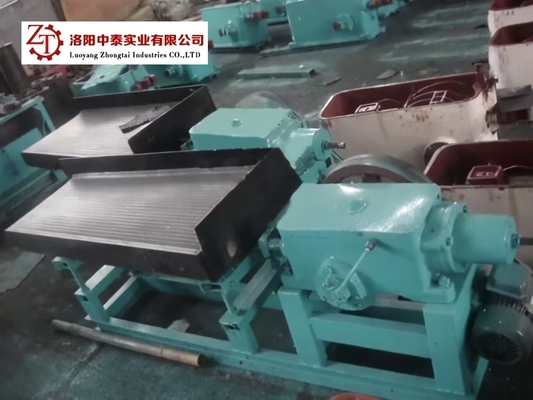

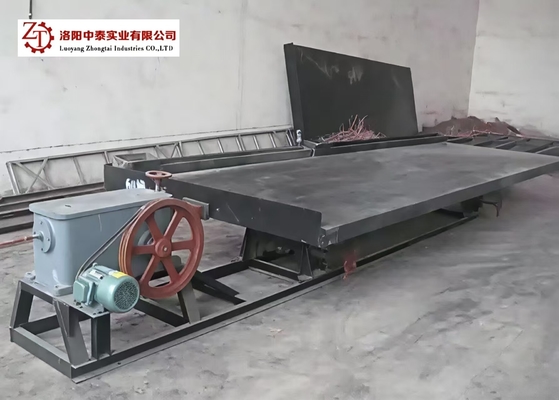

चित्र प्रस्तुति
एफक्यूए
प्रश्न: हम लुओयांग झोंगताई उद्योग कं, लिमिटेड में विश्वास क्यों करते हैं:
उत्तर: 1. 30 वर्ष से अधिक का अनुभव।
2हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और फोर्जिंग पार्ट्स के अग्रणी पेशेवर आपूर्तिकर्ता हैं।
3सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
