उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | ZSM सीरीज वाइब्रेटिंग स्क्रीन | स्थिति: | नया |
|---|---|---|---|
| कार्य क्षेत्र (㎡): | 7.5㎡ | मास इजेक्शन कोण (°): | 45° |
| स्क्रीन की सतह का झुकाव (°): | -2~10° | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
| कंपन आवृत्ति: | 800 | गारंटी: | 12 महीने |
| हाई लाइट: | उच्च प्रदर्शन अयस्क ड्रेसिंग उपकरण,उच्च प्रदर्शन खनिज कंपन स्क्रीन,अयस्क ड्रेसिंग खनिज कंपन स्क्रीन |
||

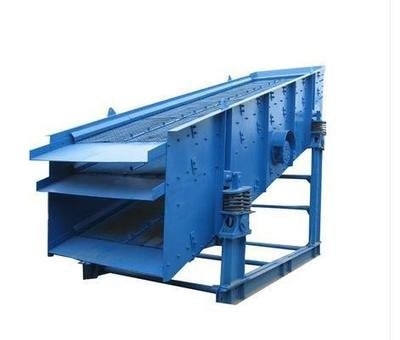

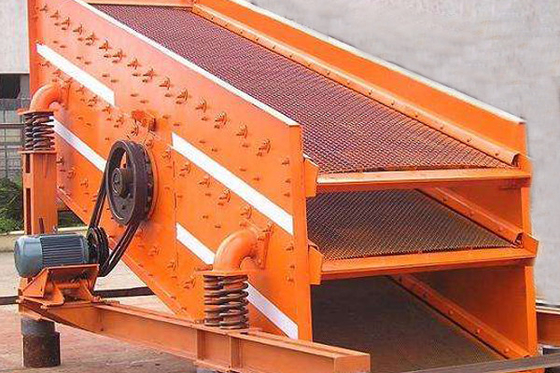

धातुकर्म, खनिज प्रसंस्करण में प्रयुक्त अयस्क ड्रेसिंग उपकरण वाइब्रेटिंग स्क्रीन
1.ZSM श्रृंखला हिल स्क्रीन ओएफ अयस्क ड्रेसिंग उपकरणकाम के सिद्धांत:
(1) चलनी कार्य सिद्धांत:
आंदोलन बल की कार्रवाई के तहत, निरंतर तिरछी फेंकने की गति के लिए स्क्रीन की सतह पर सामग्री।स्क्रीन सतह मुठभेड़ की टक्कर में फेंके जाने पर सामग्री ढीली होती है, ताकि स्क्रीन के माध्यम से स्क्रीन होल डी कणों के बराबर या उससे कम हो, ताकि निर्जलीकरण, समर्थन या ग्रेडिंग प्राप्त हो सके।
(2) स्व-सिंक्रनाइज़ेशन सिद्धांत:
बी-टाइप छलनी वाइब्रेटर मजबूर संपर्क से मुक्त है, दो शाफ्ट के बीच कोई गियर नहीं है।सीधे ट्रैक के अनुसार स्क्रीन के कंपन को सुनिश्चित करने के लिए, दो अक्षों को विपरीत ऑपरेशन के साथ कड़ाई से सिंक्रनाइज़ किया जाना चाहिए, जो द्विअक्षीय स्क्रीन के कंपन प्रणाली में स्वाभाविक रूप से किया जा सकता है।
(3) स्पंज का कार्य सिद्धांत:
डंपिंग वाइब्रेटर को काम करने और रुकने की स्थिति में दिखाए गए अनुसार व्यवस्थित किया गया है।रबर ब्लॉक बेस होल से संपर्क नहीं करता है।यह क्रॉस कंपन और मोड़ को खत्म करने के लिए इसे स्थिर स्थिति में रखने के लिए स्क्रीन बॉक्स पर सममित दबाव डालता है।
जब स्टॉप रेजोनेंस बीट होता है, तो स्क्रीन बॉक्स का आयाम रबर ब्लॉक और बेस होल गैप से अधिक होता है, इस समय कंपन को रबर और स्क्रीन बॉक्स के बीच गतिशील घर्षण को दूर करने की आवश्यकता होती है।क्योंकि घर्षण भिगोना कुछ गतिज ऊर्जा का उपभोग करता है, अनुनाद आयाम ऑपरेटिंग आयाम के तीन गुना तक सीमित होता है।भिगोना बल को शिकंजा समायोजित करके समायोजित किया जाता है।
2. उत्पाद पैरामीटर ओएफ अयस्क ड्रेसिंग उपकरण
ZSM श्रृंखला हिल स्क्रीन तकनीकी प्रदर्शन:
| कल्पना | इकाई | नमूना | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
स्क्रीन बॉक्स विनिर्देशों |
डब्ल्यू | मिमी | 1500 | 1750 | 2000 | ||||
| एल | मिमी | 5600 | 5600 | 6500 | |||||
| क्षमता | वां | ~ 60 | 50 ~ 80 | 70 ~ 100 | |||||
| खिला आकार | मिमी | ~ 300 | ~ 300 | ~ 300 | |||||
| कार्य क्षेत्र | एम 2 | 7.5 | 7.5 | 7.5 | |||||
| स्क्रीन सतह संख्या | परत | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
स्क्रीन सतह प्रजातियां |
ऊपरी परत | मिमी | स्लॉट स्क्रीन प्लेट | छिद्रित स्क्रीन प्लेट | स्लॉट स्क्रीन प्लेट | छिद्रित स्क्रीन प्लेट | स्लॉट स्क्रीन प्लेट | छिद्रित स्क्रीन प्लेट | |
|
निचला परत |
मिमी | स्लॉट स्क्रीन प्लेट | स्लॉट स्क्रीन प्लेट | स्लॉट स्क्रीन प्लेट | |||||
| छेद का आकार | ऊपरी परत | मिमी | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | |
|
निचला परत |
मिमी / आरपीएम | 0.25 ~ 13 | 0.25 ~ 13 | 0.25 ~ 13 | |||||
| कंपन आवृत्ति | 800 | 800 | 800 | ||||||
| दोहरा आयाम | मिमी | 11 | 10 | 9 | |||||
| मास इजेक्शन एंगल | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| स्क्रीन की सतह का झुकाव | ° | —2 ~ 10 | —2 ~ 10 | —2 ~ 10 | |||||
| मोटर | प्रकार | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| गति की संख्या | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| शक्ति | किलोवाट | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
| आयाम | एल | मिमी | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| डब्ल्यू | मिमी | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| एच | मिमी | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| कुल वजन | किलोग्राम | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| कार्य गतिशील भार (एकल समर्थन) | किलोग्राम | ± 140 | ± 140 | ± 140 | ± 140 | ± 140 | ± 203 | ± 203 | |
| अधिकतम गतिशील भार (एकल समर्थन) | किलोग्राम | ± 980 | ± 980 | ± 980 | ± 980 | ± 980 | ±1421 | ±1421 | |
बिक्री के बाद सेवा
लुओयांग झोंगताई उद्योग प्रदान करने में सक्षम:
1. इंजीनियर्ड पुर्जे - डिजाइन और निर्माण
2. बड़ी मात्रा में स्टील और आयरन कास्टिंग फाउंड्री
3. विशाल मशीन शॉप क्षमताएं
4. प्रशिक्षण कार्यक्रम
5. निवारक रखरखाव कार्यक्रम
6. निवारक रखरखाव सेवाएं
7. व्यापक रखरखाव कार्यक्रम
