उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद: | टीसीएल अपकेंद्रित्र अपकेंद्रित्र | स्थिति: | नया |
---|---|---|---|
यूएसडी इन: | विनिर्माण संयंत्र, ऊर्जा और खनन | क्षमता: | 10 ~ 60 टी / एच |
ड्रम की लंबाई एम.एम: | 1722-3350 मिमी | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
ड्रम मिमी का बड़ा अंत व्यास: | 900-1100 मिमी | वारंटी: | 12 महीने |
हाई लाइट: | 3 चरण अयस्क ड्रेसिंग उपकरण,3 चरण क्षैतिज शीशे की सुराही अपकेंद्रित्र,अपशिष्ट तेल क्षैतिज शीशे की सुराही अपकेंद्रित्र |

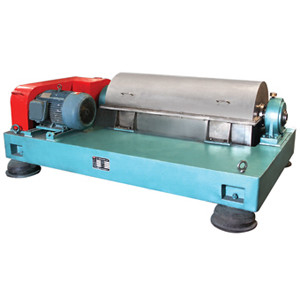

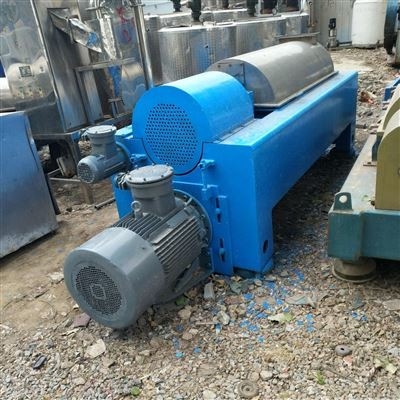

खनिज के लिए 3 चरण क्षैतिज डिकैंटर सेंट्रीफ्यूज
1.तलछट केन्द्रापसारक का कार्य सिद्धांतखनिज को ढंकने के लिए उपकरण
एक केन्द्रापसारक तलछट द्वारा सस्पेंशन घटकों को अलग करने के लिए एक केन्द्रापसारक। ड्रम में जोड़ा गया सस्पेंशन केन्द्रापसारक बल की कार्रवाई के तहत एक परिपत्र तरल परत बनाता है,जिसमें ठोस कण ड्रम की दीवार पर जमा हो जाते हैं और तलछट बनाते हैंस्पष्ट तरल पदार्थ को ड्रम ओवरफ्लो पोर्ट या सक्शन पाइप के माध्यम से, जिसे पृथक्करण तरल कहा जाता है, बाहर निकाला जाता है। पृथक्करण के अंत में तलछट को मैन्युअल या यांत्रिक रूप से बाहर निकाला जाता है।ड्रम की दीवार पर जमा होने की प्रक्रिया में ठोस कण, लेकिन यह भी अक्षीय आंदोलन के लिए तरल प्रवाह के साथ, जब फ़ीड मात्रा बहुत बड़ी है, ओवरफ्लो मुंह के लिए तरल प्रवाह के साथ,और बारीक कणों की दीवार पर जमा नहीं हुआ हैठोस और तरल चरण, छोटे ठोस कणों या बड़े तरल चिपचिपाहट के बीच छोटे घनत्व अंतर के साथ अलग करने के लिए मुश्किल निलंबन के लिए,एक उच्च पृथक्करण कारक के साथ एक तलछट केन्द्रापसारक ड्रम में निलंबन के रहने के समय को बढ़ाने के लिए चुना जाना चाहिए (जैसे फ़ीड मात्रा को कम करना या एक लंबे ड्रम का उपयोग करना), आदि), ताकि पृथक्करण तरल की स्पष्टता सुनिश्चित हो सके। especially suitable for centrifugal filtration because solid particles are easy to block the filter medium and filtration resistance is too large or fine particles leakage is too much suspension separation, लेकिन तलछट की आर्द्रता उच्च है। तलछट केन्द्रापसारक का उपयोग क्रिस्टलीकरण, रासायनिक वर्षा, कोयले और अन्य निलंबन पृथक्करण के लिए किया जा सकता है,अपशिष्ट जल कीचड़ के निर्जलीकरण और पशु और वनस्पति तेल अवशेषों का स्पष्टीकरणआदि।
2. टीसीएल, टीसी श्रृंखला के तलछट केन्द्रापसारक के तकनीकी प्रदर्शनःखनिज को ढंकने के लिए उपकरण
पद | इकाई | मॉडल | |||||||
TCL-0918 | TCL-0924 | टीसीएल-1134 | टीसीएल-1418बी | TCL-0924 | टीसीएल-1134 | ||||
ड्रम के बड़े छोर का व्यास | मिमी | 900 | 1104 | 1358 | 900 | 1100 | |||
ड्रम की लंबाई | मिमी | 1722 | 3212 | 1868 | 2440 | 3350 | |||
ड्रम की गति | r/min | 800;1000 | 900;1100;1300 | 480;550;650 | 1000 | 850 | |||
मुख्य मोटर शक्ति | क्विंटल | 100 | 300 | 190 | 110 | 300 | |||
हैंडल सामग्री | फ्लोटेशन से शुद्ध कोयला | फ्लोटेशन से शुद्ध कोयला | फ्लोटेशन से शुद्ध कोयला | पाइपलाइन कोयला | फ्लोटेशन से शुद्ध कोयला | अपशिष्ट कोयला | अपशिष्ट कोयला | ||
फ़ीड सामग्री की एकाग्रता | % | 25 ¢ 35 | 25 ¢ 35 | ≥30 | 50 | 25 ¢ 35 | |||
प्रसंस्करण क्षमता (सूखी सामग्री) |
t/h | 10 ¢ 20 | 15 ¢ 25 | 40 ¢ 50 | 50 ¢ 60 | 10 ¢ 25 | 15 ¢ 30 | ||
उत्पाद जल | % | 15 ¢20 | 15 ¢20 | 15 ¢20 | 13 ₹20 | 30 ¢ 35 | 30 ¢ 35 | ||
आयाम | L | मिमी | 4.04 | 4.64 | 9.22 | 470 | 4.82 | ||
W | मिमी | 3.5 | 3.28 | 2.96 | 3.996 | 2.9 | |||
H | मिमी | 1.47 | 1.47 | 2.47 | 2.05 | 1.46 | |||
मशीन का वजन | t | 11.34 | 11.9 | 24 | 18 | 13 |
3खनिज को ढोने के लिए उपकरण डिकैंटर सेंट्रीफ्यूज संरचनात्मक विशेषताएं
शाफ्टिंग तलछट केन्द्रापसारक कठोर शाफ्ट और लचीला शाफ्ट है। आम तौर पर चल गति बहुत अधिक नहीं है, रोटर व्यास बड़ा है,और तरल प्रवाह बेहतर है आमतौर पर एक कठोर शाफ्ट में बनाया गया केन्द्रापसारकमूल शोध मशीन कठोर शाफ्ट के लिए डिज़ाइन की गई है, इसकी ड्रम शाफ्ट का व्यास बड़ा है (Φ125 मिमी), इसकी महत्वपूर्ण गति कार्य गति से अधिक है,ड्रम शाफ्ट और समर्थन असर का अंतर बड़ा है (800 मिमी), एक बड़े आकार के असर सेट, पूरे घूर्णन शाफ्ट की ऊंचाई भी कम हो जाती है, क्योंकि कोई कंपन समस्या नहीं है जब महत्वपूर्ण गति,इसकी कंपन घटाने की संरचना तदनुसार सरल है. लचीले शाफ्टों के लिए सामान्य रूप से आवश्यक गोलाकार समर्थन हटा दिया जाता है। इसका लाभ यह है कि कार्य गति प्रथम क्रम की महत्वपूर्ण गति से कम है,कोई कंपन समस्या नहीं है जब महत्वपूर्ण गति, गति की एक विस्तृत श्रृंखला में संचालित किया जा सकता है। कठोर शाफ्ट की संरचना को बड़े आकार के बीयरिंगों के साथ सेट किया जा सकता है, जिसमें बेहतर तनाव की स्थिति है और पूरी मशीन के जीवन में सुधार हो सकता है.इसका नुकसान यह है कि पूर्ण दूरस्थ संचालन प्राप्त करने के लिए विघटन और रखरखाव आसान नहीं है।
