उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | सर्पिल चूट | खिला आकार (मिमी): | 0.3-0.02 मिमी |
---|---|---|---|
आवेदन: | छँटाई लोहा, टिन, टंगस्टन, टैंटलम, नाइओबियम, सोना, कोयला | बाहरी व्यास (मिमी): | 400-1200 मिमी |
विशेषताएँ: | सरल संरचना, कोई हिलता हुआ भाग नहीं, हल्का वजन, कोई शोर नहीं | अयस्क खिला एकाग्रता: | 25-55% |
नमूना: | 5LL श्रृंखला सर्पिल ढलान | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
हाई लाइट: | 0.02 मिमी फीडिंग स्पाइरल च्यूट,0.3 मिमी फीडिंग स्पाइरल च्यूट,अयस्क प्रसंस्करण उपकरण सर्पिल च्यूट |
अयस्क सांद्रक प्रसंस्करण उत्पादन संयंत्र के लिए सर्पिल ढलान
1.अयस्क ड्रेसिंग उपकरणसर्पिल ढलान के आवेदन का दायरा:
पर्याप्त विशिष्ट गुरुत्व के साथ लोहा, टिन, टंगस्टन, टैंटलम, नाइओबियम, सोना, कोयला, मोनाजाइट, रूटाइल, ज़िरकोनाइट और अन्य धातु और गैर-धातु खनिजों को छांटने के लिए उपयुक्त।अयस्क ड्रेसिंग उपकरण
2.सर्पिल ढलान की संरचनात्मक विशेषताएंअयस्क ड्रेसिंग उपकरण:
ग्लास फाइबर प्रबलित प्लास्टिक सर्पिल शूट छह भागों से बना है: अयस्क फीडर, अयस्क फीडर, सर्पिल नाली, उत्पाद अवरोधन नाली, उत्पाद इकट्ठा करने वाली बाल्टी और नाली ब्रैकेट (क्रॉस या ट्राइपॉड सहित)।सर्पिल शीट से जुड़ा सर्पिल नाली मुख्य घटक है।सर्पिल प्लेटें ग्लास प्रबलित प्लास्टिक (फाइबरग्लास प्रबलित प्लास्टिक) से बनी होती हैं और एक साथ बोल्ट की जाती हैं।सर्पिल खांचे की चयनात्मक सतह में पूर्वनिर्मित पहनने के लिए प्रतिरोधी परत होती है।लाभकारी उपकरण में हल्के, मजबूत और टिकाऊ होने के फायदे हैं।सर्पिल खांचे के ऊपर एक मल्टी-ट्यूब अयस्क फीडर की व्यवस्था की जाती है, और अयस्क समान रूप से विभाजित होता है और नियंत्रित करना आसान होता है।
संतरे को खिलाकर समान रूप से विभाजित गूदे को धीरे-धीरे सर्पिल नाली की सतह पर डाला जाता है।सर्पिल खांचे का अंत ग्रेड के अनुसार क्रमबद्ध अयस्क प्रवाह को कई उत्पादों में विभाजित करने के लिए एक वाल्व ब्लॉक प्रकार के उत्पाद इंटरसेप्टिंग खांचे से सुसज्जित है।प्रत्येक उत्पाद अवरोधन की चौड़ाई बदलने के लिए नियंत्रण वाल्व ब्लॉक स्थिति का उपयोग करें।अयस्क हॉपर एक कोर रिंग सिलेंडर है, जो उत्पाद के अनुसार अवरोधित अयस्क प्रवाह को एकत्र और निर्यात करता है।
सर्पिल खांचे का क्रॉस सेक्शन एक घन परवलय है।वक्र की ढलान का परिवर्तन विशेष रूप से महीन दाने वाली सामग्री के चयन के लिए उपयुक्त है।सर्पिल शूट में सरल संरचना, कोई हिलने वाला भाग नहीं, आसान निर्माण, हल्के वजन, सुविधाजनक विन्यास, स्थापना और रखरखाव के फायदे हैं।
3. सर्पिल ढलान उत्पाद पैरामीटरअयस्क ड्रेसिंग उपकरण
नमूना | 5एलएल-1200 | 5एलएल-900 | 5एलएल-600 | 5LL -400 | |
बाहरी व्यास (मिमी) | 1200 | 900 | 600 | 400 | |
पिच (मिमी) | 900 ,720 , 540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
पिच से व्यास अनुपात (पिच/व्यास) | 0,75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.6 , 0.45 | |
अनुप्रस्थ कोण (डिग्री) | 9° | 9° | 9° | 9° | |
प्रत्येक सबसे बढ़ते पेंचों की संख्या |
4 | 4 | 3 | 2 | |
भोजन का आकार (मिमी) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
अयस्क भक्षण सांद्रण (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
उत्पादन क्षमता (टन/घंटा) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
DIMENSIONS | एल(मिमी) | 1360 | 1060 | 700 | 460 |
डब्ल्यू(मिमी) | 1360 | 1060 | 700 | 460 | |
हम्म) | 5230 | 4000 | 2600 | 1500 | |
वजन (किग्रा) | 600 | 400 | 150 | 50 |

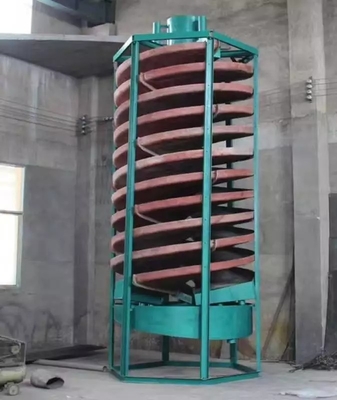

अयस्क सांद्रक प्रसंस्करण उत्पादन संयंत्र के लिए सर्पिल ढलान

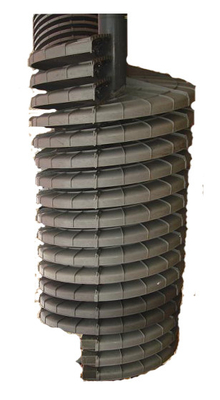

अयस्क ड्रेसिंग उपकरण
एफक्यूए
प्रश्न: हम लुओयांग झोंगटाई इंडस्ट्रीज कंपनी लिमिटेड में विश्वास क्यों करते हैं:
उत्तर: 1. 30 से अधिक वर्षों का अनुभव।
2. हम खनन मशीनरी, निर्माण मशीनरी, मशीन कास्टिंग और जाली भागों के अग्रणी पेशेवर आपूर्तिकर्ता हैं।
3. सभी उत्पादों ने ISO9901:2000 गुणवत्ता प्रबंधन प्रमाणपत्र और CE, ROHS प्रमाणपत्र प्राप्त किए।
प्रश्न: डिलीवरी का समय:
ए: पार्ट्स लीड टाइम 1-2 महीने, मशीनें 2-3 महीने।
प्रश्न: भुगतान शर्तें:
ए: भुगतान प्रकार स्वीकार करें: टी/टी, एल/सी, वेस्टर्न यूनियन, नकद।अनुबंध पर हस्ताक्षर होने पर 30% जमा।शिपिंग से पहले पूरा भुगतान किया गया।
