1. अयस्क ड्रेसिंग उपकरणनमूनाउत्पाद पैरामीटर

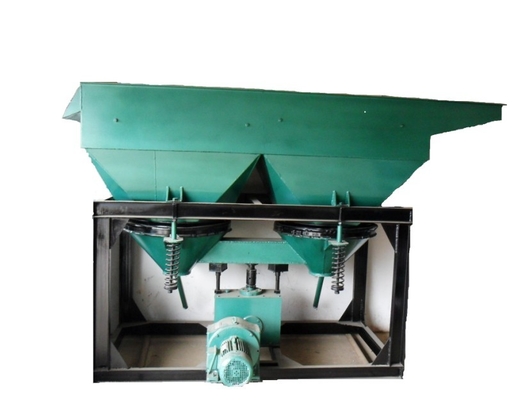

(1) डबल बकेट डायफ्राम जिग का अवलोकन

डबल बाल्टी डायाफ्राम जिग को बाएँ और दाएँ जिग सतह में दो प्रकारों में विभाजित किया गया है।यह जिग एक स्थिर छलनी है।धातु अयस्क के पृथक्करण के लिए उपयुक्त, जैसे कि टंगस्टन, सोना युक्त प्लेसर, टिन अयस्क इत्यादि का उपयोग ठीक सामग्री के चयन के लिए किया जा सकता है, इसका उपयोग मोटे पदार्थों के चयन के लिए भी किया जा सकता है, अधिकतम अयस्क खिला कण आकार 6-8 मिमी, लेकिन प्लेसर के पृथक्करण के व्यक्तिगत मामले में, अधिकतम कण आकार 12 मिमी।

(2) डबल बकेट डायफ्राम जिग की संरचना और उपयोग के निर्देश

LTS300 × 450 डबल बाल्टी डायाफ्राम जिग संरचना से बना है: धड़, संचरण उपकरण, जल विभाजक, डायाफ्राम और कुंडी और अन्य मुख्य भाग, शरीर में हॉपर के दो आकार होते हैं, प्रत्येक डायाफ्राम हॉपर को नीचे के साथ जिग क्षेत्र और डायाफ्राम क्षेत्र में विभाजित किया जाता है। विभाजन।जिग गिंग प्रक्रिया रबर डायाफ्राम पर ऊपर और नीचे पारस्परिक गति के लिए माध्यम (पानी) के कारण होती है।मोटर बड़े चमड़े के पहिये को त्रिकोण बेल्ट के माध्यम से घुमाने के लिए चलाती है, ताकि सनकी शाफ्ट पर कनेक्टिंग रॉड ऊपर और नीचे चलती है, और कनेक्टिंग रॉड से जुड़ी रॉकर आर्म भी ऊपर और नीचे चलती है, और दो कनेक्टिंग रॉड हैं रॉकर आर्म रबर डायफ्राम से जुड़ा होता है, जिससे डायफ्राम ऊपर और नीचे घूमने वाली गति, जिग गिंग हो जाता है।सॉ टूथ वेव जिगर अयस्क ड्रेसिंग उपकरण अयस्क अलग वॉशबॉक्स

उपचारित अयस्क के दाने के आकार के अनुसार, कनेक्टिंग रॉड के स्ट्रोक को बदला जा सकता है और सबसे अच्छा जिगिंग प्रभाव प्राप्त करने के लिए अलग-अलग स्ट्रोक का चयन किया जा सकता है।छोटे चमड़े के बेल्ट व्हील को बदलने के लिए पंचिंग समय बदलने की विधि है।दो प्रकार के छिद्रण समय हो सकते हैं: 322 बार/मिनट;420 बीट प्रति मिनट।स्ट्रोक चयन विधि सेट स्क्रू और नट को ढीला करना है, लोकेटिंग पिन को बाहर निकालना है, और सनकी समायोजन आस्तीन और सनकी शाफ्ट के बीच सापेक्ष स्थिति को घुमाना है।11 अलग-अलग स्ट्रोक (0-25.3 मिमी) हैं।

काम करने वाली छलनी के ऊपर एक छलनी को जोड़ने के कारण, असमान कण आकार वाली सामग्री को संभालने के लिए जिग का उपयोग किया जा सकता है।(नोट: इस स्क्रीन को ऑर्डर की आवश्यकताओं के अनुसार आपूर्ति नहीं की जा सकती है) चयनित कच्चे अयस्क को जिगिंग कक्ष में भेजा जाता है, डायाफ्राम के आंदोलन के कारण, माध्यम में अयस्क कणों को विशिष्ट गुरुत्व के अनुसार स्तरीकृत किया जाता है;जिग बकेट स्टोरेज में सेट गैप और आर्टिफिशियल बेड पार्टिकल्स की छलनी के माध्यम से बारीक और भारी अयस्क के कण, ऊपरी मोटे और हल्के अयस्क के कण (खनिज) मध्यम प्रवाह द्वारा छलनी के मुंह के अंत तक प्रवाहित होते हैं, क्योंकि की स्थिति बाद वाला जिग चैंबर पूर्व जिग चैंबर की तुलना में 50 मिमी कम है, इसलिए प्रकाश अयस्क के कण पूर्व कक्ष की टेल प्लेट के माध्यम से बहते हैं और बाद वाले कक्ष में प्रवेश करते हैं, और फिर से जिग किए जाते हैं।अयस्क निर्वहन के आकार को नियंत्रित करने की आवश्यकता के अनुसार पूंछ प्लेट की स्थिति की ऊंचाई को समायोजित किया जा सकता है।भंडारण और निर्वहन हॉपर में ध्यान समय-समय पर निर्वहन पाइप से छुट्टी दे दी जाती है।

सॉ टूथ वेव जिगर अयस्क ड्रेसिंग उपकरण अयस्क अलग वॉशबॉक्स

2. डबल बाल्टी डायाफ्राम जिग का मुख्य तकनीकी डेटाअयस्क ड्रेसिंग उपकरण :

उत्पाद विनिर्देशों और तकनीकी पैरामीटर:

सॉ टूथ वेव जिगर अयस्क ड्रेसिंग उपकरण अयस्क अलग वॉशबॉक्स

सॉ टूथ वेव जिगर अयस्क ड्रेसिंग उपकरण अयस्क अलग वॉशबॉक्स

हमारी कंपनी की मजबूत वैज्ञानिक अनुसंधान क्षमता और उत्पादन और बिक्री क्षमता के आधार पर, लुओयांग खनन मशीनरी उद्योग क्लस्टर क्षेत्र में उन्नत और परिपक्व उत्पादन तकनीक पर निर्भर करते हुए, हमने तकनीकी सेवाएं और पूर्ण सेट प्रदान करने के लिए देश और विदेश में प्रमुख प्रसिद्ध उद्यमों के साथ सहयोग किया है। राष्ट्रीय खनन, धातु विज्ञान, निर्माण सामग्री, भारोत्तोलन, विद्युत शक्ति, अलौह धातु, पर्यावरण संरक्षण, रसायन उद्योग, पेट्रोलियम और अन्य उद्योगों में प्रमुख परियोजनाओं के लिए उपकरण।स्पेयर पार्ट्स।अभिनव प्रौद्योगिकी, नए उत्पादों और सही बिक्री के बाद सेवा पर भरोसा करते हुए, कंपनी ने अधिक से अधिक घरेलू और विदेशी ग्राहकों का विश्वास और समर्थन जीता है।
