हाई रिकवरी अयस्क ड्रेसिंग उपकरण प्रयोगशाला खनन जिग वाशबॉक्स 420/मिनट

उच्च रिकवरी अयस्क ड्रेसिंग उपकरण प्रयोगशाला खनन जिग मशीन वॉशबॉक्स

1.अयस्क ड्रेसिंग उपकरण  सॉटूथ वेव जिग विनिर्देश और विस्तृत पैरामीटर निम्नानुसार हैं:

सॉटूथ वेव जिग ग्रेविटी बेनीफिकेशन के प्रमुख उपकरणों में से एक है।इसकी बड़ी प्रसंस्करण क्षमता, विस्तृत पृथक्करण आकार सीमा, उच्च पुनर्प्राप्ति, अच्छे प्रभाव के कारण, इसका व्यापक रूप से रेत सोना, टिन, टंगस्टन, सीसा, जस्ता, सुरमा, मैंगनीज, हीरा, लौह अयस्क और अन्य अलौह के पृथक्करण में उपयोग किया जाता है। धातु विज्ञान खानों और सोने के खनन जहाजों।इस तरह के उत्पादों के जेटी 4-2, जेटी 1.5-2 प्रकार सॉटूथ तरंग बड़े कण जिग, अयस्क को निर्वहन करने के लिए स्क्रीन पर स्क्रीन का उपयोग करके अयस्क खिला का अधिकतम कण आकार 30 एमएम तक पहुंच सकता है।यह बेराइट अयस्क, मैंगनीज अयस्क, लौह अयस्क और इतने पर लाभप्रदता पर लागू होता है।इसमें अयस्क की विस्तृत आकार सीमा और स्क्रीन के नीचे पानी की आपूर्ति में कमी के फायदे हैं।

पारंपरिक जिग ज्यादातर परिधीय विलक्षणता द्वारा संचालित होता है, और इसका जिग स्पंदन वक्र ज्यादातर साइनसोइडल होता है।चूंकि डायाफ्राम आंदोलन द्वारा उत्पन्न बढ़ते और गिरने वाले पानी के वेग और क्रिया का समय मूल रूप से वही होता है, यह जिग बिस्तर परत को ढीला करने और विशिष्ट गुरुत्वाकर्षण के अनुसार अयस्क कणों के स्तरीकरण के लिए अनुकूल नहीं है, इस प्रकार अलगाव अनुपात और वसूली दर को प्रभावित करता है उपकरण।

ज़िगज़ैग वेव जिग एक ऊर्जा-बचत गुरुत्वाकर्षण पृथक्करण उपकरण है जिसे जिग बेड परत के सैद्धांतिक स्तरीकरण कानून के अनुसार पारंपरिक जिग के आधार पर विकसित और बेहतर बनाया गया है।इसका जिग गिंग स्पंदन वक्र ज़िगज़ैग है, जो गिरते प्रवाह की तुलना में बढ़ते प्रवाह को तेज़ बनाता है: उठने का समय कम होता है और गिरने का समय लंबा होता है;यह बढ़ते और गिरते पानी के प्रवाह में साइनसोइडल वेव और पल्सेटिंग कर्व जिग के दोषों को दूर करता है और एक ही क्रिया समय, बिस्तर के ढीलेपन को बढ़ाता है, साँस लेना प्रभाव को कम करता है, खनिजों में भारी अयस्क कणों को पूरी तरह से व्यवस्थित करता है, और बहुत सुधार करता है जुदाई अनुपात क्षमता और उपकरणों की वसूली दर।साइनसोइडल जिग की तुलना में, Sn 3.01%, W 5.5%, Pb 1.63%, Zn 2.04%;पानी की खपत 30% -40% कम हो जाती है, फर्श क्षेत्र 1/3 से कम हो जाता है, और स्ट्रोक को समायोजित किया जा सकता है, क्योंकि इलेक्ट्रोमैग्नेटिक एडजस्टमेंट मोटर का उपयोग स्ट्रोक को खींचने के लिए किया जाता है, यह स्टेपलेस एडजस्टमेंट हो सकता है।इसका प्रदर्शन घरेलू उन्नत स्तर पर पहुंच गया है और यह वर्तमान में आदर्श ऊर्जा-बचत गुरुत्वाकर्षण पृथक्करण उपकरण में से एक है।

2.अयस्क ड्रेसिंग उपकरणनमूनाउत्पाद पैरामीटर

(1) डबल बकेट डायफ्राम जिग का अवलोकन

डबल बाल्टी डायाफ्राम जिग को बाएँ और दाएँ जिग सतह में दो प्रकारों में विभाजित किया गया है।यह जिग एक स्थिर छलनी है।धातु अयस्क के पृथक्करण के लिए उपयुक्त, जैसे कि टंगस्टन, सोना युक्त प्लेसर, टिन अयस्क इत्यादि का उपयोग ठीक सामग्री के चयन के लिए किया जा सकता है, इसका उपयोग मोटे पदार्थों के चयन के लिए भी किया जा सकता है, अधिकतम अयस्क खिला कण आकार 6-8 मिमी, लेकिन प्लेसर के पृथक्करण के व्यक्तिगत मामले में, अधिकतम कण आकार 12 मिमी।

(2) डबल बकेट डायफ्राम जिग की संरचना और उपयोग के निर्देश

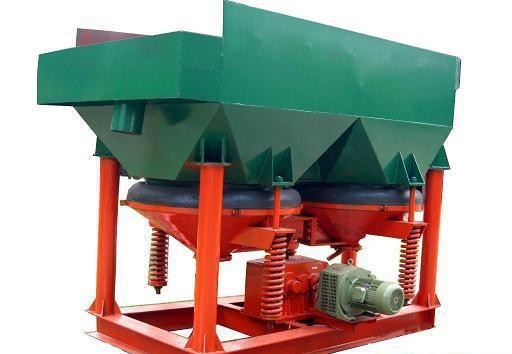

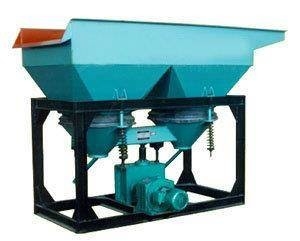

LTS300 × 450 डबल बाल्टी डायाफ्राम जिग संरचना से बना है: धड़, संचरण उपकरण, जल विभाजक, डायाफ्राम और कुंडी और अन्य मुख्य भाग, शरीर में हॉपर के दो आकार होते हैं, प्रत्येक डायाफ्राम हॉपर को नीचे के साथ जिग क्षेत्र और डायाफ्राम क्षेत्र में विभाजित किया जाता है। विभाजन।जिग गिंग प्रक्रिया रबर डायाफ्राम पर ऊपर और नीचे पारस्परिक गति के लिए माध्यम (पानी) के कारण होती है।मोटर बड़े चमड़े के पहिये को त्रिकोण बेल्ट के माध्यम से घुमाने के लिए चलाती है, ताकि सनकी शाफ्ट पर कनेक्टिंग रॉड ऊपर और नीचे चलती है, और कनेक्टिंग रॉड से जुड़ी रॉकर आर्म भी ऊपर और नीचे चलती है, और दो कनेक्टिंग रॉड हैं रॉकर आर्म रबर डायफ्राम से जुड़ा होता है, जिससे डायफ्राम ऊपर और नीचे घूमने वाली गति, जिग गिंग हो जाता है।

उपचारित अयस्क के दाने के आकार के अनुसार, कनेक्टिंग रॉड के स्ट्रोक को बदला जा सकता है और सबसे अच्छा जिगिंग प्रभाव प्राप्त करने के लिए अलग-अलग स्ट्रोक का चयन किया जा सकता है।छोटे चमड़े के बेल्ट व्हील को बदलने के लिए पंचिंग समय बदलने की विधि है।दो प्रकार के छिद्रण समय हो सकते हैं: 322 बार/मिनट;420 बीट प्रति मिनट।स्ट्रोक चयन विधि सेट स्क्रू और नट को ढीला करना है, लोकेटिंग पिन को बाहर निकालना है, और सनकी समायोजन आस्तीन और सनकी शाफ्ट के बीच सापेक्ष स्थिति को घुमाना है।11 अलग-अलग स्ट्रोक (0-25.3 मिमी) हैं।

काम करने वाली छलनी के ऊपर एक छलनी को जोड़ने के कारण, असमान कण आकार वाली सामग्री को संभालने के लिए जिग का उपयोग किया जा सकता है।(नोट: इस स्क्रीन को ऑर्डर की आवश्यकताओं के अनुसार आपूर्ति नहीं की जा सकती है) चयनित कच्चे अयस्क को जिगिंग कक्ष में भेजा जाता है, डायाफ्राम के आंदोलन के कारण, माध्यम में अयस्क कणों को विशिष्ट गुरुत्व के अनुसार स्तरीकृत किया जाता है;जिग बकेट स्टोरेज में सेट गैप और आर्टिफिशियल बेड पार्टिकल्स की छलनी के माध्यम से बारीक और भारी अयस्क के कण, ऊपरी मोटे और हल्के अयस्क के कण (खनिज) मध्यम प्रवाह द्वारा छलनी के मुंह के अंत तक प्रवाहित होते हैं, क्योंकि की स्थिति बाद वाला जिग चैंबर पूर्व जिग चैंबर की तुलना में 50 मिमी कम है, इसलिए प्रकाश अयस्क के कण पूर्व कक्ष की टेल प्लेट के माध्यम से बहते हैं और बाद वाले कक्ष में प्रवेश करते हैं, और फिर से जिग किए जाते हैं।अयस्क निर्वहन के आकार को नियंत्रित करने की आवश्यकता के अनुसार पूंछ प्लेट की स्थिति की ऊंचाई को समायोजित किया जा सकता है।भंडारण और निर्वहन हॉपर में ध्यान समय-समय पर निर्वहन पाइप से छुट्टी दे दी जाती है।

3. डबल बाल्टी डायाफ्राम जिग का मुख्य तकनीकी डेटाअयस्क ड्रेसिंग उपकरण :

उत्पाद विनिर्देशों और तकनीकी पैरामीटर:
