उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | वॉशबॉक्स / जिगिंग मशीनें | खिला आकार: | 3 मिमी |
---|---|---|---|
क्षमता: | 0.018-0.6 टी/एच | भीड़ का समय: | 420/मिनट |
शक्ति: | 0.55 किलोवाट | मोटर मॉडल: | Y80L-4 |
जिग कक्ष: | 1 | वर्गीकरण: | अयस्क ड्रेसिंग उपकरण |
हाई लाइट: | अयस्क ड्रेसिंग उपकरण खनिज जिग,3 मिमी खिला खनिज जिग,3 मिमी खिला अयस्क ड्रेसिंग उपकरण |

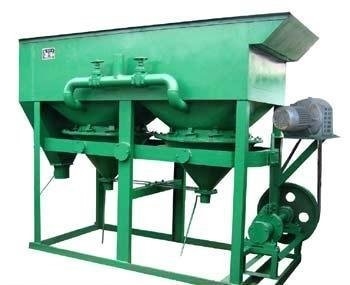

खनन खनिज कच्चे माल के ढक्कन के उपकरण जिगिंग मशीनें गुरुत्वाकर्षण वॉशबॉक्स
1.खनिज को ढंकने के लिए उपकरणजिग उत्पाद का वर्णन
जिगिंग विराम खनिज छँटाई कार्य को फिर से समायोजित करने के लिए आता है, यह पानी के साथ एक अलग करने के माध्यम के रूप में, गंगा खनिजों के अनुपात में चयनित अंतर का उपयोग करके, छँटाई करता है,जिग डायफ्राम से संबंधित है, स्ट्रोक और गति चयनित खनिज के अनुपात के अनुसार, लचीले ढंग से समायोजित किया जा सकता है, व्यापक रूप से वोल्फ्रेम, टिन, alluvial सोने, हेमेटाइट, भूरे लोहे, मैंगनीज, टाइटेनियम, एंटीमोन में इस्तेमाल किया,लीड, टैंटलम, नायोबियम धातु जैसे गुरुत्वाकर्षण पृथक्करण।
2.खनिज को ढंकने के लिए उपकरणजिगिंग मशीनेंसीग टूथ वेव जिग के विनिर्देश और विस्तृत मापदंड इस प्रकार हैं:
Sawtooth लहर jig गुरुत्वाकर्षण लाभ के प्रमुख उपकरणों में से एक है। इसकी बड़ी प्रसंस्करण क्षमता, व्यापक जुदाई आकार रेंज, उच्च वसूली, अच्छा प्रभाव के कारण,यह व्यापक रूप से रेत सोने के अलगाव में प्रयोग किया जाता है, टिन, वोल्फ्रेम, सीसा, जिंक, एंटीमोन, मैंगनीज, हीरा, लौह अयस्क और अन्य गैर-लोहे की धातु विज्ञान खदानों और सोने की खनन जहाजों।इस प्रकार के उत्पादों के 5-2 प्रकार के sawtooth लहर बड़े कण jig, खनिज खिला के अधिकतम कण आकार 30MM तक पहुँच सकते हैं, स्क्रीन पर स्क्रीन का उपयोग खनिज को बाहर निकालने के लिए। यह बैराइट खनिज, मैंगनीज खनिज, लोहे की खनिज आदि के लाभ के लिए लागू किया जाता है।यह अयस्क के व्यापक आकार रेंज और काफी स्क्रीन के नीचे पानी की आपूर्ति में कमी के फायदे हैं.
पारंपरिक जिग मुख्य रूप से परिधि के विचलन से संचालित होता है, और इसका जिग पल्सशन वक्र मुख्य रूप से सिन्यूसोइडल होता है।क्योंकि बढ़ते और गिरते पानी की गति और क्रिया समय डायफ्राम आंदोलन से उत्पन्न मूल रूप से एक ही हैं, यह जिग बेड परत को ढीला करने और विशिष्ट गुरुत्वाकर्षण के अनुसार खनिज कणों के स्तरीकरण के लिए अनुकूल नहीं है, इस प्रकार उपकरण के पृथक्करण अनुपात और वसूली दर को प्रभावित करता है।
जिगज़ैग वेव जिग एक ऊर्जा-बचत गुरुत्वाकर्षण पृथक्करण उपकरण है जिसे पारंपरिक जिग के आधार पर विकसित और सुधार किया गया है।इसकी जिग जिग पल्सशन वक्र ज़िगज़ैग है, जो बढ़ते प्रवाह को घटते प्रवाह से तेज बनाता हैः बढ़ते समय छोटा होता है और घटते समय लंबा होता है;यह बढ़ते और गिरते जल प्रवाह और एक ही कार्रवाई समय में साइनसॉइडल तरंग और धड़कन वक्र जिग के दोषों को दूर करता है, बिस्तर की ढीलीपन को बढ़ाता है, श्वास प्रभाव को कम करता है, खनिजों में भारी अयस्क कणों को पूरी तरह से जमा करता है,और बहुत उपकरण के अलगाव अनुपात क्षमता और वसूली दर में सुधार. सिन्यूसोइडल जिग की तुलना में, Sn 3.01%, W 5.5%, Pb 1.63%, Zn 2.04%; पानी की खपत 30%-40% कम हो जाती है, फर्श का क्षेत्रफल 1/3 कम हो जाता है और स्ट्रोक को समायोजित किया जा सकता है,क्योंकि विद्युत चुम्बकीय समायोजन मोटर स्ट्रोक खींचने के लिए इस्तेमाल किया जाता है stepless समायोजन हो सकता हैइसका प्रदर्शन घरेलू उन्नत स्तर तक पहुंच गया है और यह वर्तमान में आदर्श ऊर्जा-बचत गुरुत्वाकर्षण पृथक्करण उपकरण में से एक है।
3.खनन खनिज कच्चे माल को तैयार करने के लिए उपकरणडबल बकेट डायफ्राम जिग के मुख्य तकनीकी डेटाः
उत्पाद विनिर्देश और तकनीकी मापदंडः
मॉडल एसपीईसी | जिग कक्ष |
स्क्रीन कक्ष क्षेत्र (m2) |
फ़ीड का आकार ((मिमी) | उत्पादन क्षमता ((t/h) | स्ट्रोक की लंबाई(मिमी) |
स्ट्रोक का समय (समय/मिनट) |
वाटे ((टी/घंटा) जोड़ना |
(kg/cm2) |
मोटर | वजन (किलो) | |
प्रकार | शक्ति (किलोवाट) | ||||||||||
100×150 डायफ्राम जिग |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
300×450 दोहरी कक्ष डायफ्राम जिग |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000×1000 नीचे की ओर चलती शंकुआकार जिग |
2 | 2 | १-५ | 10 से 25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
370×360 नीचे की ओर चलती शंक्वाकार डायफ्राम जिग |
2 | 0.274 | 6 | १-३ | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
काम करने वाले चमड़े के ट्रैपेज़ॉइडल साइड मूविंग डायफ्राम जिग | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670×920jig | 2 | 1.44 | चार से आठ | 7-10 | 18 से 24 | 240-300 |
