उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | बड़ा कण जिगो | स्थिति: | नया |
|---|---|---|---|
| टाइप: | अयस्क ड्रेसिंग उपकरण | आवेदन पत्र: | पत्थर और थोक सामग्री |
| गारंटी: | 12 महीने | प्रयोग: | निर्माण सामग्री, रसायन |
| अनुप्रयोग उद्योग: | सीमेंट संयंत्र, इस्पात मिल, रासायनिक संयंत्र और भस्मक | पत्तन: | क़िंगदाओ, तियानजियान, शांगहाई; |
| आघात: | 0-26 मिमी | स्क्रीन क्षेत्र: | 0.015-2.7 वर्ग मीटर |
| वज़न: | 130-2000 किग्रा | शक्ति: | 0.55-1.5 किलोवाट |
| प्रमुखता देना: | बड़े कण डायाफ्राम जिग,12 मिमी कण डायाफ्राम जिग,12 मिमी डायाफ्राम जिगिंग सेपरेटर |
||
बड़े कण जिग अयस्क ड्रेसिंग उपकरण अधिकतम फ़ीड आकार 12 मिमी
1. जिगो का मूल परिचय
डबल बकेट डायफ्राम जिग को दो प्रकारों में बांटा गया है: लेफ्ट टाइप मशीन और राइट टाइप जिग सरफेस।यह जिग एक स्थिर चलनी है।यह टंगस्टन- और सोना युक्त प्लेसर, चयनात्मक टिन अयस्क, आदि जैसे धातु अयस्कों को अलग करने के लिए उपयुक्त है। इसका उपयोग बारीक और मोटे अनाज वाली सामग्री दोनों के लिए किया जा सकता है।प्लेसर को छांटने के व्यक्तिगत मामले में, अधिकतम कण आकार 12 मिमी है।
2. अयस्क ड्रेसिंग उपकरण तकनीकी पैरामीटर
| नमूना |
स्क्रीन क्षेत्र (एम²) |
खिला कण आकार (मिमी) |
क्षमता (वां) |
आघात (मिमी) |
लालिमा (समय/मिनट) |
पानी डालिये (टन घंटा) |
पानी का दबाव (किलो/सेमी²) |
मुखयमोटर |
वज़न (किलोग्राम) |
|
| नमूना | पावर (किलोवाट) | |||||||||
| 100×150डायाफ्राम जिगो | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
| 300×450डबल चैंबर डायाफ्राम जिग | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 1000 × 1000 डाउन-मूविंग कोन जिगो | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 370×360डाउन-मूविंग कोन-डायाफ्राम जिग | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| औद्योगिक चमड़ा समलम्बाकार साइड-मूविंग डायाफ्राम जिग | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920Jig | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. संरचना और उपयोग के लिए निर्देश
LTS300×450 डबल-बकेट डायफ्राम जिग की संरचना मुख्य भागों जैसे बॉडी, ट्रांसमिशन डिवाइस, वाटर सेपरेटर, डायफ्राम और स्टॉपकॉक से बनी होती है।इसे दो भागों में बांटा गया है, जिगिंग क्षेत्र और डायाफ्राम क्षेत्र।जिगिंग प्रक्रिया रबर डायाफ्राम के ऊपर और नीचे पारस्परिक गति के कारण माध्यम (पानी) के आंदोलन द्वारा की जाती है।मोटर बड़ी चरखी को वी-बेल्ट के माध्यम से घुमाने के लिए चलाती है, जिससे कि सनकी शाफ्ट पर कनेक्टिंग रॉड ऊपर और नीचे चलती है, और इस कनेक्टिंग रॉड से जुड़ी रॉकर आर्म भी ऊपर और नीचे चलती है।रॉकर आर्म पर दो अन्य कनेक्टिंग रॉड्स होती हैं जो रबर डायफ्राम को जोड़ती हैं, ताकि डायफ्राम ऊपर और नीचे घूम सके।व्यायाम, जिगिंग।
संसाधित किए जाने वाले अयस्क के कण आकार के अनुसार, कनेक्टिंग रॉड के स्ट्रोक समय को बदला जा सकता है और सर्वोत्तम जिगिंग प्रभाव प्राप्त करने के लिए विभिन्न स्ट्रोक का चयन किया जा सकता है।स्ट्रोक को बदलने का तरीका छोटी चरखी को बदलना है।दो स्ट्रोक हैं: 322 बार/मिनट;420 बार/मिनट।स्ट्रोक चयन विधि सेट स्क्रू और नट को ढीला करना है, पोजिशनिंग पिन को बाहर निकालना है, और सनकी समायोजन आस्तीन और सनकी शाफ्ट के बीच की सापेक्ष स्थिति को घुमाना है।11 अलग-अलग स्ट्रोक (0-25.3 मिमी) हैं।
चूंकि काम करने वाली चलनी के ऊपर एक छलनी डाली जाती है, इसलिए जिग मशीन का उपयोग असमान कण आकार वाली सामग्री को संभालने के लिए किया जा सकता है।(नोट: इस स्क्रीन को ऑर्डर की आवश्यकताओं के अनुसार आपूर्ति नहीं की जा सकती है) चयनित कच्चे अयस्क को जिगिंग चैंबर में भेजे जाने के बाद, डायाफ्राम के आंदोलन के कारण अयस्क कणों को उनके विशिष्ट गुरुत्व के अनुसार माध्यम में स्तरीकृत किया जाता है;महीन और भारी अयस्क के कण कृत्रिम बेड कणों के बीच की खाई से गुजरते हैं और छलनी के छेद, ऊपरी परत में मोटे और हल्के अयस्क के कण (खनिज) मध्यम प्रवाह द्वारा छलनी के अंत में डिस्चार्ज पोर्ट में बह जाते हैं, क्योंकि रियर जिग चैंबर फ्रंट जिग चैंबर से नीचे है।50 मिमी, इसलिए प्रकाश अयस्क कण सामने के कक्ष की पूंछ प्लेट के माध्यम से बहते हैं और पीछे के कक्ष में प्रवेश करते हैं, और फिर से जिग होते हैं।डिस्चार्ज किए गए अयस्क की मात्रा को नियंत्रित करने के लिए टेल प्लेट की ऊंचाई को आवश्यकतानुसार समायोजित किया जा सकता है।भंडारण बाल्टी में सांद्रण को नियमित रूप से डिस्चार्ज पाइप द्वारा डिस्चार्ज किया जाता है।
जिग बेनीफिकेशन एक डीप ग्रूव सॉर्टिंग ऑपरेशन है।यह एक लाभकारी माध्यम के रूप में पानी का उपयोग करता है, और छँटाई के लिए गैंग के लिए चयनित खनिजों के विशिष्ट गुरुत्व में अंतर का उपयोग करता है।जिग मशीनें ज्यादातर डायाफ्राम प्रकार की होती हैं, और स्ट्रोक और स्ट्रोक की संख्या चयनित खनिजों के विशिष्ट गुरुत्व पर आधारित होती है।, लचीले ढंग से समायोजित किया जा सकता है, टंगस्टन, टिन, प्लेसर सोना, हेमेटाइट, लिमोनाइट, मैंगनीज, टाइटेनियम, सुरमा, सीसा, टैंटलम, नाइओबियम और अन्य धातुओं के गुरुत्वाकर्षण लाभकारी में व्यापक रूप से उपयोग किया जाता है।
4. जिगो के आवेदन का दायरा
जिग्स के कई मॉडल हैं।AM30 जिग एक बड़ा कण जिग है।टंगस्टन, टिन, प्लेसर गोल्ड, हेमेटाइट, लिमोनाइट, मैंगनीज, टाइटेनियम, सुरमा, सीसा, टैंटलम, नाइओबियम और अन्य धातुओं के गुरुत्वाकर्षण लाभकारी में व्यापक रूप से उपयोग किया जाता है।उपयोगकर्ता की आवश्यकताओं के अनुसार, हम LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 और जिग्स के अन्य मॉडल का उत्पादन कर सकते हैं।
6109 समलम्बाकार जिग समलम्बाकार जिग की प्रसंस्करण क्षमता 20-30 टन प्रति घंटा है।
चूरा लहर JT1070-2 जिग में पानी और ऊर्जा की बचत करने और महीन कणों और खनिजों की वसूली में सुधार के फायदे हैं।यह व्यापक रूप से टंगस्टन, टिन, सोना, लोहा, मैंगनीज, टाइटेनियम, एडज़, क्रोमियम, सल्फर और विभिन्न मिश्र धातुओं के गलाने में उपयोग किया जाता है।धातुओं का लावा निष्कर्षण, आदि।
LTA-1010/2 जिग मशीन का उपयोग मुख्य रूप से टंगस्टन, टिन, सुरमा और अन्य अयस्कों के प्रसंस्करण के लिए किया जाता है।
LTP34/2 जिग मशीन का व्यापक रूप से टंगस्टन, टिन, सोना, लोहा, सीसा, जस्ता, मैंगनीज और अन्य भारी धातुओं के जिग लाभकारी में उपयोग किया जाता है।

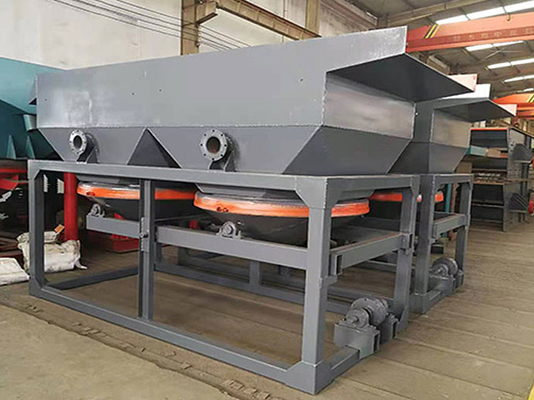

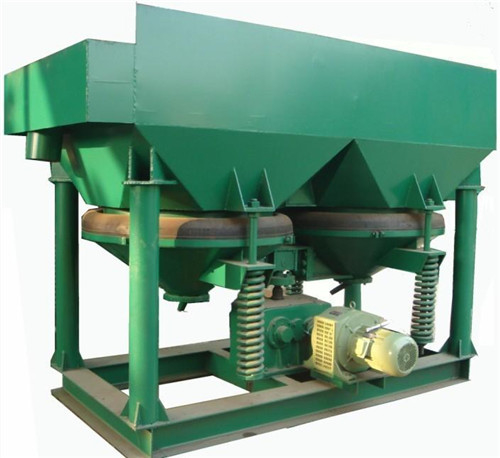

5. अयस्क ड्रेसिंग उपकरण फोटो स्पष्टीकरण
