उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | सर्पिल ढलान | स्थिति: | नया |
|---|---|---|---|
| टाइप: | अयस्क ड्रेसिंग उपकरण | आवेदन पत्र: | पत्थर और थोक सामग्री |
| गारंटी: | 12 महीने | प्रयोग: | निर्माण सामग्री, रसायन |
| अनुप्रयोग उद्योग: | सीमेंट संयंत्र, इस्पात मिल, रासायनिक संयंत्र और भस्मक | पत्तन: | क़िंगदाओ, तियानजियान, शांगहाई; |
| हाई लाइट: | थोक सामग्री गुरुत्वाकर्षण सर्पिल ढलान,कोई चलती गुरुत्वाकर्षण सर्पिल ढलान,सुविधाजनक विन्यास सर्पिल ढलान |
||
सर्पिल ढलान अयस्क ड्रेसिंग उपकरण नहीं चलती भागों सुविधाजनक विन्यास
1. सर्पिल ढलान के आवेदन का दायरा
यह लोहे, टिन, टंगस्टन, टैंटलम, नाइओबियम, सोना, कोयला, मोनाजाइट, रूटाइल, जिक्रोन और अन्य धातु और गैर-धातु खनिजों को पर्याप्त विशिष्ट गुरुत्व के साथ छांटने के लिए उपयुक्त है।
2. अयस्क ड्रेसिंग उपकरण तकनीकी पैरामीटर
| नमूना | 5एलएल-1200 | 5एलएल-900 | 5एलएल-600 | 5LL -400 | |
| बाहरी व्यास (मिमी) | 1200 | 900 | 600 | 400 | |
| पिच (मिमी) | 900,720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
| व्यास अनुपात से दूरी (पिच/व्यास) | 0,75, 0.6, 0.45 | 0.75, 0.6, 0.45 | 0.75, 0.6, 0.45 | 0.6, 0.45 | |
| पार्श्व झुकाव (डिग्री) | 9° | 9° | 9° | 9° | |
| अधिकतम प्रति यूनिट | 4 | 4 | 3 | 2 | |
| स्थापित सर्पिल प्रमुखों की संख्या | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
| फ़ीड अयस्क का आकार (मिमी) | 25-55 | 25-55 | 25-55 | 25-55 | |
| खिला एकाग्रता (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| व्यास | एल (मिमी) | 1360 | 1060 | 700 | 460 |
| डब्ल्यू (मिमी) | 1360 | 1060 | 700 | 460 | |
| हम्म) | 5230 | 4000 | 2600 | 1500 | |
| वजन (किग्रा) | 600 | 400 | 150 | 50 | |
3. सर्पिल ढलान का कार्य सिद्धांत
डिवाइडर को सपोर्ट टेबल के क्रॉस (या ट्राइपॉड) पर स्वतंत्र रूप से रखा गया है।छँटाई के लिए सर्पिल खांचे के सिर के अंत में स्थापित फीडिंग ग्रूव के माध्यम से समान लुगदी को धीरे-धीरे सर्पिल खांचे की सतह पर खिलाया जाता है।सर्पिल खांचे का अंत एक वाल्व ब्लॉक-प्रकार के उत्पाद इंटरसेप्टिंग ग्रूव से सुसज्जित है, जो सॉर्ट किए गए उत्पादों को रेडियल दिशा में तीन (या चार) ग्रेड में विभाजित करता है।वाल्व ब्लॉक की स्थिति को समायोजित करके प्रत्येक उत्पाद की कट-ऑफ चौड़ाई को बदला जा सकता है।उत्पाद एकत्र करने वाली बाल्टी एक संकेंद्रित कुंडलाकार सिलेंडर है, जो इंटरसेप्टेड मल्टी-हेड अयस्क धाराओं को अलग से एकत्र और निर्यात करता है।सर्पिल ढलान का क्रॉस सेक्शन, वक्र के ढलान का परिवर्तन विशेष रूप से ठीक कण सामग्री के चयन के लिए उपयुक्त है।खनिज प्रसंस्करण उपकरण में सरल संरचना, कोई चलती भागों, हल्के वजन, कोई शोर, सुविधाजनक विन्यास, स्थापना और रखरखाव के फायदे हैं।
4. सर्पिल ढलान की संरचनात्मक विशेषताएं
ग्लास फाइबर प्रबलित प्लास्टिक सर्पिल ढलान में छह भाग होते हैं: फीडर, अयस्क फीडर, सर्पिल नाली, उत्पाद अवरोधन नाली, उत्पाद एकत्रित बाल्टी और नाली ब्रैकेट (क्रॉस या तिपाई सहित)।पेचदार गुच्छे द्वारा गठित पेचदार नाली मुख्य घटक है।सर्पिल टुकड़े ग्लास फाइबर प्रबलित प्लास्टिक (ग्लास फाइबर प्रबलित प्लास्टिक) से बने होते हैं और बोल्ट द्वारा एक साथ जुड़े होते हैं।सर्पिल खांचे की चयनित सतह में एक पूर्वनिर्मित पहनने के लिए प्रतिरोधी परत होती है।खनिज प्रसंस्करण उपकरण में हल्के वजन, दृढ़ता और स्थायित्व के फायदे हैं।सर्पिल खांचे के ऊपरी हिस्से में एक बहु-पाइप अयस्क-फीडर और समान रूप से वितरित अयस्क प्रदान किया जाता है, जिसे नियंत्रित करना आसान होता है।

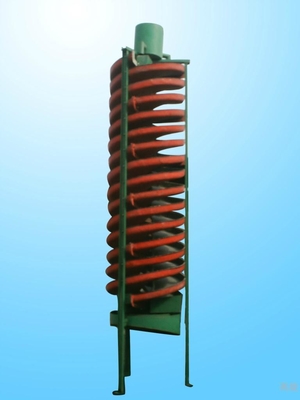

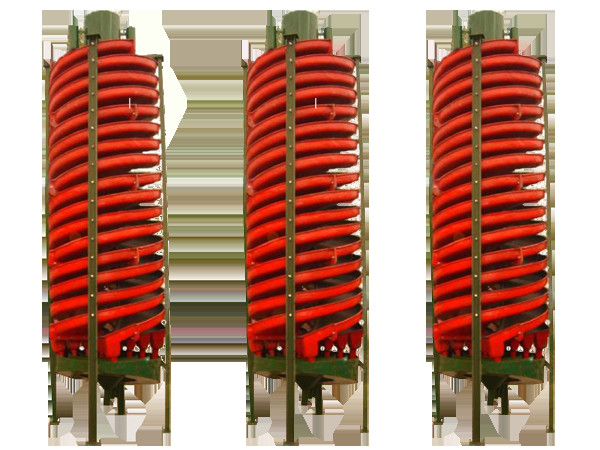

5. अयस्क ड्रेसिंग उपकरण फोटो स्पष्टीकरण
