उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | जीपीवाई सीरीज डिस्क फिल्टर | स्थिति: | नया |
|---|---|---|---|
| टाइप: | अयस्क ड्रेसिंग उपकरण | आवेदन पत्र: | पत्थर और थोक सामग्री |
| गारंटी: | 12 महीने | प्रयोग: | निर्माण सामग्री, रसायन |
| अनुप्रयोग उद्योग: | सीमेंट संयंत्र, इस्पात मिल, रासायनिक संयंत्र और भस्मक | पत्तन: | क़िंगदाओ, तियानजियान, शांगहाई; |
| डिस्क व्यास: | 2700 मिमी | मुख्य मोटर शक्ति: | 2.2-4 किलोवाट |
| सरगर्मी गति: | 73 आर/मिनट | प्रति ट्रे फिल्टर प्रशंसकों की संख्या: | 10 पीसी |
| हाई लाइट: | 120M2 डिस्क फ़िल्टर,40M2 डिस्क फ़िल्टर,डिस्क फ़िल्टर पैडल प्रकार आंदोलनकारी |
||
GPY सीरीज डिस्क फ़िल्टर अयस्क ड्रेसिंग उपकरण पैडल-टाइप एग्जिटेटर
1। उद्देश्य
GPY श्रृंखला डिस्क फ़िल्टर मुख्य रूप से 0 ~ 0.5 मिमी प्लवनशीलता स्वच्छ कोयला और पूंछ कोयले जैसे महीन दाने वाली सामग्री के निर्जलीकरण के लिए उपयोग किया जाता है, और इसका उपयोग धातु विज्ञान, रासायनिक उद्योग, पेट्रोलियम और सीवेज उपचार में ठोस-तरल पृथक्करण के लिए भी किया जा सकता है।
2. कार्य सिद्धांत
डिस्क फिल्टर की निस्पंदन प्रक्रिया है: वैक्यूम पंप द्वारा गठित दबाव अंतर की कार्रवाई के तहत, फिल्टर कपड़े पर एक कण फिल्टर केक बनता है, और तरल चरण फिल्टर केक और फिल्टर कपड़े के माध्यम से ठोस प्राप्त करने के लिए हटा दिया जाता है। -तरल पृथक्करण, और फिल्टर केक सुखाने वाले क्षेत्र में प्रवेश करता है।अधिकांश पानी निकाल दिया जाता है, और फिर यह ब्लो-ऑफ क्षेत्र में प्रवेश करता है।ब्लोअर द्वारा उत्पन्न संपीड़ित हवा फिल्टर डिस्क पर फिल्टर केक के हिस्से को उड़ा देती है, और बाकी फिल्टर केक को स्क्रैपर द्वारा छुट्टी दे दी जाती है, जो एक चक्र में पूरा होता है।
3. अयस्क ड्रेसिंग उपकरण तकनीकी पैरामीटर
| बुनियादी पैरामीटर | इकाई/विनिर्देश | जीपीवाई-40 | जीपीवाई-60 | जीपीवाई-80 | जीपीवाई-100 | जीपीवाई-120 |
| फ़िल्टर क्षेत्र | एम2 | 40 | 60 | 80 | 100 | 120 |
| डिस्क व्यास | मिमी | 2700 | ||||
| डिस्क संख्या | पीसी | 4 | 6 | 8 | 10 | 12 |
| प्रति ट्रे फिल्टर प्रशंसकों की संख्या | पीसी | 10 | ||||
| स्पिंडल स्पीड | आर/मिनट | 1-0.167 | 0966-0.215 | |||
| मुख्य मोटर शक्ति | किलोवाट | 2.2 | 4 | |||
| सरगर्मी गति | आर/मिनट | 73 | ||||
| उत्तेजक मोटर शक्ति | किलोवाट | 2.2 | 4 | |||
| फ़ीड कण आकार | 0.063 मिमी से छोटे कणों की सामग्री 35-40% से अधिक नहीं है | |||||
4. मुख्य विशेषताएं
(1) ट्रांसमिशन डिवाइस में एक कॉम्पैक्ट संरचना, विश्वसनीय संचालन और स्टीप्लेस गति विनियमन है;
(2) एक टोक़-सीमित युग्मन से लैस, जो अधिभार संरक्षण की भूमिका निभाता है और मुख्य इंजन के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है;
(3) केंद्रीय शाफ्ट एक वेल्डेड संरचना है, जो वजन में हल्का, कठोरता में अच्छा, ताकत में उच्च और छानना विस्थापन में बड़ा है।झाड़ी एसपी मिश्रित सामग्री है, जो वजन में हल्की और पहनने के लिए प्रतिरोधी है;
(4) नए स्टार पॉइंट प्रकार के प्लास्टिक पंखे के आकार की प्लेट को अपनाया जाता है, जो वजन में हल्का, ताकत में उच्च, हाइड्रोफोबिसिटी में अच्छा, उद्घाटन दर में उच्च, निर्जलीकरण और डी-केक प्रभाव में अच्छा, फिल्टर केक नमी में कम होता है, लंबे समय तक सेवा जीवन, संक्षारण प्रतिरोधी और सजावट के लिए सुविधाजनक;
(5) फिल्टर कपड़ा स्टेनलेस स्टील के तार से बुना जाता है, जिसमें अच्छा फ़िल्टरिंग प्रभाव, कम फिल्टर केक नमी, उच्च केक हटाने की दर और लंबी सेवा जीवन होता है;
(6) पैडल-प्रकार के आंदोलनकारी फ्लोटिंग-टाइप सीलिंग स्टफिंग बॉक्स को अपनाया जाता है, जिससे आंदोलनकारी शाफ्ट को एक निश्चित सीमा तक तैरने की अनुमति मिलती है, सीलिंग प्रभाव अच्छा होता है, और सीलिंग भागों को बदलना आसान होता है;
(7) तात्कालिक वायु उड़ाने और निलंबित स्क्रैपर अनलोडिंग डिवाइस के संयुक्त उपयोग में न केवल उच्च उतराई दर (90% तक) होती है, बल्कि स्क्रैपर फिल्टर डिस्क के साथ स्विंग भी कर सकता है, और फिल्टर डिस्क बल की अच्छी स्थिति में है , मेजबान पर भार को कम करना;
(8) उपरोक्त लाभों के अलावा, नए GPY20-120 श्रृंखला के उत्पादों को नींव के आकार और डिस्चार्ज पोर्ट के अनुसार डिज़ाइन किया गया है, जो पुराने कारखाने के नवीनीकरण और उपकरणों के नवीनीकरण के लिए सुविधाजनक है।

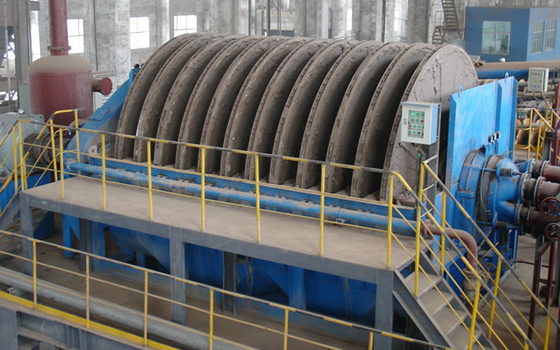

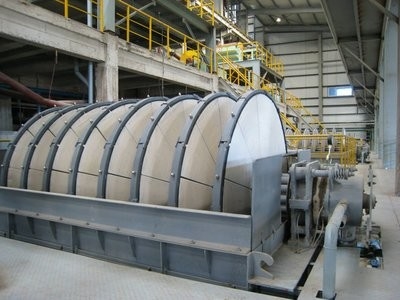

5. अयस्क ड्रेसिंग उपकरण फोटो स्पष्टीकरण
