उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | माइन होइस्ट डिस्क ब्रेक | ब्रेक शू अधिकतम दबाव: | 116 एन/सेमी2 |
---|---|---|---|
फ़ायदा: | गैर एस्बेस्टस पर्यावरण संरक्षण ब्रेक शू | ब्रेक शू अनुमत तापमान: | 210 ℃ |
प्रयोग: | लहरा, खनन मशीन | लहरा मॉडल: | TP1 श्रृंखला लहरा |
विशेषता: | अच्छा पहनने का प्रतिरोध | लहरा वजन: | 100-200 किग्रा |
वर्गीकरण: | खनन मशीन स्पेयर पार्ट्स | रंग: | अनुकूलन |
हाई लाइट: | टीएस सीरीज माइनिंग मशीन स्पेयर पार्ट्स,टीएस सीरीज होइस्ट डिस्क ब्रेक,माइन होइस्ट डिस्क ब्रेक |

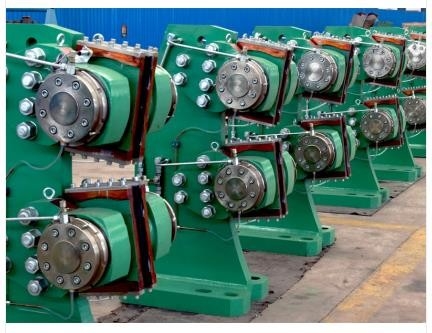

टीएस सीरीज माइन होइस्ट डिस्क ब्रेक फॉर होइस्ट इन माइनिंग मशीन स्पेयर पार्ट्स
1. लहरा के डिस्क ब्रेक का उत्पाद विवरणखनन मशीन स्पेयर पार्ट्स में
भारोत्तोलन प्रणाली मेरा उत्पादन का गला है, और ब्रेक डिवाइस लहरा की अंतिम और सबसे महत्वपूर्ण सुरक्षा गारंटी प्रणाली है, और इसका मुख्य प्राप्ति रूप डिस्क ब्रेक है।खदान के उत्पादन की प्रक्रिया में, डिस्क ब्रेक शू और ब्रेक डिस्क अक्सर फहराने के सामान्य संचालन को नियंत्रित करने के लिए घर्षण, एक बार ब्रेक शू की विफलता के कारण, एक गंभीर दुर्घटना होइस्ट हो जाएगी।डिस्क ब्रेक का उपयोग माइन होइस्ट में काम करने वाले ब्रेक और आपातकालीन ब्रेक के लिए किया जाता है, और इसका ड्राइव और नियंत्रण एक अलग हाइड्रोलिक स्टेशन द्वारा पूरा किया जाता है।ब्रेक लॉकिंग डिवाइस के कार्य को प्रतिस्थापित कर सकता है, प्रत्येक ब्रेक स्टॉप वाल्व से लैस होता है, ब्रेक की मरम्मत करते समय, एक-एक करके किया जा सकता है।डिस्क ब्रेक ब्रेक शू, डिस्क स्प्रिंग, हाइड्रोलिक घटकों, सिलेंडर के साथ लाइनिंग प्लेट, सीलिंग रिंग और ब्रेक बॉडी से बना है।यह एक तितली वसंत द्वारा संचालित होता है और हाइड्रोलिक स्टेशन से दबाव तेल द्वारा छोड़ा जाता है।
2. नई टीएस श्रृंखला डिस्क ब्रेक डिवाइसखनन मशीन स्पेयर पार्ट्स मेंनिम्नलिखित तकनीकी विशेषताएं हैं:
(1) हाइड्रोलिक तेल प्रदूषण ब्रेक डिस्क से बचने के लिए सिलेंडर रियर डिस्क ब्रेक का उपयोग करें।
(2) मुख्य तेल सर्किट तेल रिसाव को कम करने के लिए प्रत्येक ब्रेक को तेल की आपूर्ति करने के लिए अंतर्निहित एकीकृत तेल सर्किट प्रणाली को अपनाता है।
(3) बाहरी पाइपलाइन फाइन रोल्ड पाइप और कैच-स्लीव जॉइंट को गोद लेती है ताकि वास्तव में जीरो सोल्डर जॉइंट हासिल किया जा सके।
(4) गैर-एस्बेस्टस पर्यावरण संरक्षण ब्रेक शू का उपयोग।
(5) ब्रेक की उजागर सतह निकल प्लेटेड है।
3. होइस्ट के डिस्क ब्रेक के उपयोग और रखरखाव के लिए नोट्सखनन मशीन स्पेयर पार्ट्स में, सामान्य दोष और हैंडलिंग के तरीके
(1) ब्रेक शू तेल से नहीं चिपकेगा, और ब्रेक डिस्क में तेल का उपयोग नहीं होना चाहिए, ताकि ब्रेक शू के घर्षण गुणांक को कम न करें और ब्रेकिंग बल को प्रभावित न करें;
(2) सामान्य उपयोग में अक्सर ब्रेक शू क्लीयरेंस की जाँच करें।यदि ब्रेक शू क्लीयरेंस 2 मिमी से अधिक है, तो ब्रेकिंग बल को प्रभावित करने से बचने के लिए इसे समय पर समायोजित करें;
(3) खदान में भारी वजन के उपयोग में, यांत्रिक ब्रेकिंग पर भरोसा नहीं किया जा सकता है, जिससे ब्रेक डिस्क गर्म हो जाएगी, एक बार आपात स्थिति होने पर ब्रेकिंग टॉर्क प्रभावित होगा, जिसके परिणामस्वरूप एक बड़ी दुर्घटना हो सकती है, इसलिए डायनेमिक ब्रेकिंग का उपयोग करना चाहिए .
4.TP1- श्रृंखलाउभाड़नातकनीकी मापदंड:
तकनीकी मापदंड | इकाई | नमूना | |||||
टीपी1-40 | टीपी1-63 | टीपी1-80 | टीपी1-100 | टीपी1-2.5 | |||
अधिकतम सकारात्मक दबाव | के.एन. | 40 | 63 | 80 | 100 | 25 | |
डिजाइन घर्षण गुणांक | 0.4 | ||||||
अधिकतम काम करने का दबाव |
एमपीए | 6.3 | 14 | 6.3 | |||
ब्रेक शू अधिकतम दबाव |
एन/सेमी2 | 53 | 84 | 95 | 116 | 53 | |
ब्रेक शू अनुमत तापमान |
℃ | 210 | |||||
पिस्टन का प्रभावी क्षेत्र | सेमी 2 | 94 | 143.3/138 | 84.2 | 94.2 | 67 | |
वज़न | किलोग्राम | 140 | 200 | 100 | |||
कुल आयाम | मिमी | 490*380*297 | 490*380*297 | 515*420*296 | 515*420*296 | 490*380*297 | |
डिस्क वसंत थकान विस्थापन
|
मिमी | 2 | 2.5 | 3 | 2 |
