उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नमूना: | टीसीएल सेटलिंग सेंट्रीफ्यूज | स्थिति: | नया |
---|---|---|---|
आवेदन: | विनिर्माण संयंत्र, ऊर्जा और खनन | प्रसंस्करण क्षमता (शुष्क सामग्री): | 10 ~ 60 टी / एच |
ड्रम की लंबाई: | 1722-3350 मिमी | फ़ीड एकाग्रता: | 25~35% |
उत्पाद नमी: | 15~35% | मुख्य मोटर शक्ति: | अधिकतम 300 किलोवाट |
प्रकार: | अयस्क ड्रेसिंग उपकरण | सामग्री हैंडलिंग: | प्लवनशीलता ध्यान |
ड्रम का बड़ा अंत व्यास: | 900-1100 मिमी | गारंटी: | 1 वर्ष |
हाई लाइट: | 60 टी / एच सेटलिंग सेंट्रीफ्यूज,60 टी / एच क्षैतिज सर्पिल डिस्चार्जिंग सेंट्रीफ्यूज,10 टी / एच क्षैतिज सर्पिल डिस्चार्जिंग सेंट्रीफ्यूज |

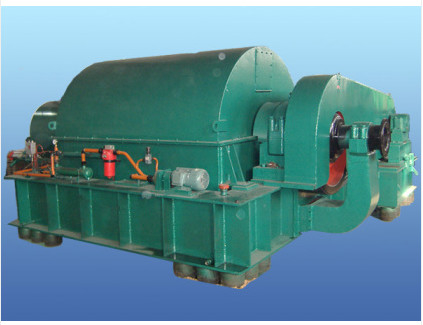

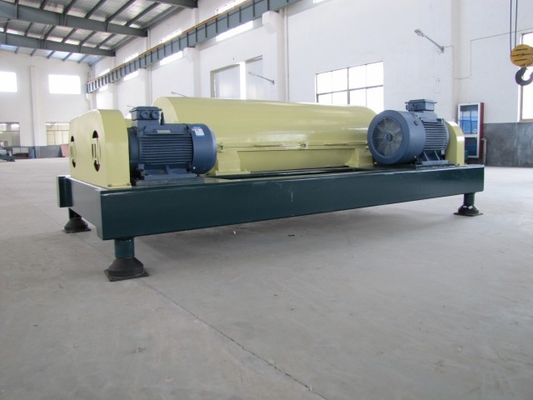

टीसीएल टीएल सेटलिंग सेंट्रीफ्यूज क्षैतिज सर्पिल डिस्चार्जिंग सेंट्रीफ्यूज अयस्क ड्रेसिंग उपकरण
1. अवसादन अपकेंद्रित्र का उत्पाद परिचय
अवसादन अपकेंद्रित्र एक नए प्रकार का क्षैतिज सर्पिल उतराई अपकेंद्रित्र है, इसका कार्य सिद्धांत ठोस-तरल विशिष्ट गुरुत्व अंतर का उपयोग करना है, और हजारों बार विस्तार करने के लिए केन्द्रापसारक बल क्षेत्र पर निर्भर है, ठोस चरण केन्द्रापसारक बल की कार्रवाई के तहत अवसादन है, ताकि ठोस-तरल पृथक्करण प्राप्त किया जा सके, और एक विशेष तंत्र की कार्रवाई के तहत क्रमशः शरीर से छुट्टी दे दी जाए।जब ठोस कणों के कारण केन्द्रापसारक निस्पंदन फिल्टर माध्यम को प्लग करना आसान होता है और फिल्टर प्रतिरोध बहुत बड़ा होता है या बहुत अधिक महीन कणों का रिसाव होता है, तो फिल्टर सेंट्रीफ्यूज आदर्श पृथक्करण प्रभाव को प्राप्त नहीं कर सकता है, इस समय अवसादन सेंट्रीफ्यूज में फिल्टर के अतुलनीय फायदे हैं।छोटे कण आकार वाले ठोस कणों को केन्द्रापसारक अवसादन सिद्धांत द्वारा तरल चरण से अलग किया जा सकता है।
2. अवसादन अपकेंद्रित्र का कार्य सिद्धांत
केन्द्रापसारक अवसादन द्वारा निलंबन घटकों को अलग करने के लिए एक अपकेंद्रित्र।ड्रम में जोड़ा गया सस्पेंशन केन्द्रापसारक बल की कार्रवाई के तहत एक गोलाकार तरल परत बनाता है, जिसमें ठोस कण ड्रम की दीवार पर जम जाते हैं और तलछट बनाते हैं।स्पष्ट तरल को ड्रम ओवरफ्लो पोर्ट या सक्शन पाइप के माध्यम से छुट्टी दे दी जाती है, जिसे पृथक्करण तरल कहा जाता है।पृथक्करण के अंत में तलछट को मैन्युअल या यंत्रवत् उत्सर्जित किया जाता है।ठोस कण ड्रम की दीवार पर जमने की प्रक्रिया में होते हैं, लेकिन अक्षीय गति के लिए तरल प्रवाह के साथ भी, जब फ़ीड की मात्रा बहुत बड़ी होती है, अतिप्रवाह मुंह में तरल प्रवाह के साथ, और ड्रम में छोड़े गए पृथक्करण तरल के साथ महीन कणों की दीवार पर नहीं जमते हैं, जिससे पृथक्करण तरल मैलापन हो जाता है।ठोस और तरल चरण, छोटे ठोस कणों या बड़े तरल चिपचिपाहट के बीच छोटे घनत्व अंतर के साथ निलंबन को अलग करना मुश्किल है, ड्रम में निलंबन के रहने के समय को लम्बा करने के लिए उच्च पृथक्करण कारक के साथ एक अवसादन अपकेंद्रित्र का चयन किया जाना चाहिए (जैसे कि फ़ीड मात्रा को कम करना या लंबे ड्रम का उपयोग करना, आदि), ताकि पृथक्करण तरल के स्पष्टीकरण को सुनिश्चित किया जा सके।अवसादन अपकेंद्रित्र के उपयोग की एक विस्तृत श्रृंखला है, विशेष रूप से केन्द्रापसारक निस्पंदन के लिए उपयुक्त है क्योंकि ठोस कणों को फिल्टर माध्यम को अवरुद्ध करना आसान होता है और निस्पंदन प्रतिरोध बहुत बड़ा होता है या ठीक कणों का रिसाव बहुत अधिक निलंबन पृथक्करण होता है, लेकिन तलछट की नमी की मात्रा अधिक होती है।अवसादन अपकेंद्रित्र का उपयोग क्रिस्टलीकरण, रासायनिक अवक्षेपण, कोयला और अन्य निलंबन पृथक्करण, सीवेज कीचड़ के निर्जलीकरण और पशु और पौधे के तेल अवशेष स्पष्टीकरण आदि के लिए किया जा सकता है।
3. टीसीएल, टीसी श्रृंखला अवसादन अपकेंद्रित्र तकनीकी प्रदर्शन:
वस्तु | इकाई | नमूना | |||||||
टीसीएल-0918 | टीसीएल-0924 | टीसीएल-1134 | टीसीएल-1418बी | टीसीएल-0924 | टीसीएल-1134 | ||||
ड्रम के बड़े सिरे का व्यास | मिमी | 900 | 1104 | 1358 | 900 | 1100 | |||
ड्रम की लंबाई | मिमी | 1722 | 3212 | 1868 | 2440 | 3350 | |||
ड्रम की गति | आर/मिनट | 800;1000 | 900;1100;1300 | 480;550;650 | 1000 | 850 | |||
मुख्य मोटर शक्ति | किलोवाट | 100 | 300 | 190 | 110 | 300 | |||
सामग्री संभालें | उत्प्लावन साफ कोयला | उत्प्लावन साफ कोयला | उत्प्लावन साफ कोयला | पाइपलाइन कोयला | उत्प्लावन साफ कोयला | बर्बाद कोयला | बर्बाद कोयला | ||
फ़ीड सामग्री एकाग्रता | % | 25~35 | 25~35 | ≥30 | 50 | 25~35 | |||
संसाधन क्षमता (सूखी सामग्री) |
वां | 10~20 | 15~25 | 40~50 | 50~60 | 10~25 | 15~30 | ||
उत्पाद जल | % | 15~20 | 15~20 | 15~20 | 13~20 | 30~35 | 30~35 | ||
आयाम | एल | मिमी | 4.04 | 4.64 | 9.22 | 470 | 4.82 | ||
डब्ल्यू | मिमी | 3.5 | 3.28 | 2.96 | 3.996 | 2.9 | |||
एच | मिमी | 1.47 | 1.47 | 2.47 | 2.05 | 1.46 | |||
मशीन वजन | टी | 11.34 | 11.9 | 24 | 18 | 13 |
