उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आकार: | रिंग गीयर | मानक या गैर -मानक: | गैरमानक |
|---|---|---|---|
| दाँत प्रोफ़ाइल: | पेचदार गियर | सामग्री: | लोहा |
| प्रसंस्करण: | फोर्जिंग | दबाव कोण: | रोटरी भट्ठा रिंग गियर |
| गिर्थ गियर: | रोटरी भट्ठा रिंग गियर और बॉल मिल रिंग गियर | व्यास: | न्यूनतम 100 मिमी से 16000 मिमी। |
| वज़न: | अधिकतम 120 माउंट सिंगल पीस | मॉड्यूल रेंज: | 10 मॉड्यूल से 70 मॉड्यूल |
| मानक / प्रमाण पत्र: | यूएनआई एन आईएसओ, एडब्ल्यूएस, एएसटीएम, एएसएमई, डीआईएन | अधिकतम मॉड्यूल: | 45 हॉब द्वारा |
| अनुप्रयोग: | हमारे परिधि गियर्स सीमेंट और खनिज उद्योगों में लागू होते हैं | भट्ठा गर्थ गियर्स: | हम विभिन्न संयंत्रों के लिए किल्न गिर्थ गियर्स के प्रमुख आपूर्तिकर्ता हैं |
| बॉल मिल गर्थ गियर: | सीमेंट और खनिज उद्योगों में लागू | गियर काटने की मशीनें: | 16 मीटर सीएनसी हॉबिंग मशीन |
| पत्तन: | क़िंगदाओ, शांगहाई, तियानजियान | ||
| प्रमुखता देना: | रोटरी भट्ठा मिल गर्थ गियर,120 एमटी मिल गर्थ गियर,70 मॉड्यूल मिल गर्थ गियर |
||
70 मॉड्यूल मिल गिर्थ गियर और स्पर गियर और रिंग गियर फैक्टरी मूल्य और एजी मिल और सैग मिल गिर्थ गियर
गिर्थ गियर विभिन्न उद्योग क्षेत्रों में व्यापक अनुप्रयोग पाते हैं जिनमें स्पंज आयरन प्लांट, स्टील और सीमेंट उद्योग, खनन उद्योग, पवन चक्कियां और अन्य उद्योग क्षेत्र शामिल हैं। ये 10 मॉड्यूल से 70 मॉड्यूल तक के मॉड्यूल रेंज में और 100 मिमी से 15000 मिमी तक के न्यूनतम व्यास में उपलब्ध कराए जाते हैं। इसके अलावा, इनमें 70 MT सिंगल पीस का अधिकतम वजन शामिल है। यहां कठोर और ग्राउंड गियर बॉक्स/गियर की रेंज में वर्म गियर बॉक्स, हेलिकल / डबल हेलिकल गियर/गियरबॉक्स, हेलिकल-बेवेल गियरबॉक्स, प्लैनेटरी गियरबॉक्स और अन्य शामिल हैं।
मिल गिर्थ गियर
CITIC IC गियर कटिंग मशीनों में शामिल हैं:
मॉड्यूल रेंज: 10 मॉड्यूल से 70 मॉड्यूल तक।
व्यास : मिनट 100 मिमी से 16000 मिमी तक।
वज़न : अधिकतम 120 MT सिंगल पीस।
कठोर और ग्राउंड गियर बॉक्स/गियर:
रेटिंग:
दुनिया भर में 1000 से अधिक गिर्थ गियर बेचने के साथ CITICIC गियर सीमेंट और खनिज उद्योग में एक अग्रणी आपूर्तिकर्ता है। और AGMA (अमेरिकन गियर मैन्युफैक्चरर्स एसोसिएशन) के सदस्य के रूप में, हम गियर रेटिंग गणना और सेवा कारकों के लिए मानक को परिभाषित करने में सक्रिय रूप से भाग लेते हैं।
हम तीन अलग-अलग डिज़ाइनों में गिर्थ गियर प्रदान करते हैं
निर्मित गियर अतीत में अधिक आम हो गए और जालीदार स्टील गियर रिम सामग्री और इलेक्ट्रो वेल्डेड बॉडी स्ट्रक्चर के साथ बनाए जाते हैं। रिंग उच्च प्रतिरोध मिश्र धातु इस्पात के एक पूरे ब्लॉक से निर्मित होते हैं। रिंग की रफ मशीनिंग के बाद, हम यांत्रिक विशेषता में सुधार करने और इसलिए इसके प्रासंगिक प्रदर्शन के लिए सख्त और टेम्पर्ड हीट ट्रीटमेंट करते हैं।
निर्मित गिर्थ गियर के लाभ
ये विशेषताएं लीड समय और लागत को कम करेंगी। निर्मित विनिर्माण एक तेज़ डिलीवरी सुनिश्चित करता है।
यह विशेष रूप से एक आपातकालीन स्थिति में फायदेमंद है, जहां मौजूदा गियर रिम क्षतिग्रस्त हो रहा है
विशेषताएँ
फोर्जिंग सामग्री प्रक्रिया
• फोर्जिंग
• अंतिम रोलिंग
• भट्टी शीतलन
• उत्पादन पर नियंत्रण
• पानी का बुझाना
• कठोरता परीक्षण
• रफ मशीनिंग
• अल्ट्रासोनिक परीक्षण और आयामी निरीक्षण
• अंतिम निरीक्षण प्रमाणन
मानक/प्रमाणपत्र
• UNI EN ISO
• AWS
• ASTM
• ASME
• DIN
अनुप्रयोग
हमारे गिर्थ गियर सीमेंट और खनिज उद्योगों में लागू होते हैं:
• विभिन्न प्रकार की क्षैतिज मिलें
• रोटरी ड्रायर
• रोटरी भट्टियां
• कोई अन्य बड़ा गियर रिंग अनुप्रयोग
CITICIC गियर ने महत्वपूर्ण संसाधनों में निवेश किया और पिनियन के साथ कई नवाचार हासिल किए। पिनियन और गियर के बीच सामग्री, कठोरता और परिष्करण का सही संयोजन स्थापित उपकरण के लंबे जीवनकाल के लिए महत्वपूर्ण है। हम हर ग्राहक की जरूरत के अनुसार पिनियन डिजाइन और निर्माण करते हैं, चाहे स्थिति कितनी भी अनोखी क्यों न हो।
पिनियन डिजाइन
सामग्रीकरण
विशेषताएँ
मानक/प्रमाणपत्र
लाभ
हम अग्रणी आपूर्तिकर्ता हैंभट्ठा गिर्थ गियरनीचे सूचीबद्ध विभिन्न संयंत्रों के लिए।
गियर कटिंग क्षमता:
भट्ठा गिर्थ गियर मुख्य रूप से द्वि-भाग, चार भागों, 8 भागों या बहु खंडों में उपलब्ध हैं, जो गियर के अनुप्रयोग के साथ आवश्यकता और उपयुक्तता के अनुसार हैं।
ग्राइंडिंग मिल घटकों के क्षेत्र में, हम मिल हेड, फीड इनलेट, ग्राइंडिंग रोलर, सीमेंट भट्ठा राइडिंग रिंग, कास्टिंग गियर, शाफ्ट ब्लॉक की आपूर्ति करते हैं। हम वेल्डिंग संरचनाओं और निर्माणों के मिल शेल की भी आपूर्ति करते हैं।
गुणवत्ता आश्वासन दस्तावेज
गुणवत्ता आश्वासन को निम्नलिखित रिपोर्ट प्रस्तुत की जानी हैं:
a. रसायन विज्ञान रिपोर्ट
b. भौतिक रिपोर्ट
c. हीट ट्रीटमेंट दस्तावेज
CITIC HMC Q/HM 973.2-2007
ग्राइंडिंग मिलों के लिए स्टील कास्टिंग के लिए विनिर्देश
1 5
d. अल्ट्रासोनिक निरीक्षण रिपोर्ट (मरम्मत से पहले और बाद में)
e. चुंबकीय कण निरीक्षण रिपोर्ट (मरम्मत से पहले और बाद में)
f. आयामी रिपोर्ट
g. वेल्ड मरम्मत मानचित्र
h. वेल्ड प्रक्रियाएं और प्रक्रिया योग्यता रिकॉर्ड
i. वेल्डर योग्यता
j. गैर-विनाशकारी परीक्षण निरीक्षक योग्यता
| आइटम | विवरण |
| गियर की सामान्य सामग्री | 35simn,ZG45 |
| गियर की बेहतर सामग्री | 42crmo, 20crnimoA |
|
गिर्थ गियर |
(1)GS42CrMo4मिश्र धातु इस्पात (कॉर्पोरेट मालिकाना मानक) HB 220~240 (2)अर्ध-संरचित, Y-स्पोक(3)हेलिकल (4) मिश्र धातु इस्पात (कॉर्पोरेट मालिकाना मानक) की उचित सीलिंग और संरेखण संरचना |
(1) बाहरी स्टील शोधन (R-H आर्गन और वैक्यूम उपचार)
(2) कास्टिंग सुनिश्चित करने के लिए मालिकाना कोल्ड मोल्ड हैंगिंग सैंड तकनीक, दांत घने (3) यह सुनिश्चित करने के लिए सामान्यीकरण (स्वामित्व तकनीक) कि दांत की सतह की कठोरता बाद (4) रफ हॉबिंग, रिलीज टाइम, जॉइंट सरफेस की मरम्मत, फिर फाइन रोल
(5) मालिकाना होममेड हॉब फाइन हॉबिंग |
(1) कास्टिंग यांत्रिक गुण और रासायनिक संरचना (आंतरिक मानक) (2) सोनिक परीक्षण के बाद रफिंग (3) अल्ट्रासोनिक परीक्षण और चुंबकीय कण निरीक्षण के बाद अर्ध-परिष्करण, परिष्करण (4) दांत की सतह चुंबकीय कण निरीक्षण, कठोरता परीक्षण (5) दांत सहिष्णुता जांच (6) गियर के आकार की सटीकता की जांच करने के लिए फैक्टरी असेंबली लोड परीक्षण |
एक बड़े CITICIC गियर रिंग की तकनीकी आवश्यकताएं:
1) सामान्यीकरण सतह सख्त उपचार से पहले पूर्व-उपचार किया जाता है, कठोरता HB210 ~ 250 होनी चाहिए; यांत्रिक प्रदर्शन अंतिम शक्ति Rb 690MPa, उपज तनाव Rs 490MPa, बढ़ाव D5 11%, क्षेत्र W 25% की कमी, प्रभाव क्रूरता Ak 30J; दांत प्रेरण कठोर, कठोरता HRC50 ~ 55; प्रभावी कठोर परत गहराई 3 ~ 5 मिमी।
2) समग्र अल्ट्रासोनिक दोष का पता लगाना, आंतरिक गुणवत्ता को दो आवश्यकताओं GB7233-87 मानक आवश्यकताओं को पूरा करना चाहिए; दांत और फिलेट चुंबकीय कण निरीक्षण, गुणवत्ता को दो आवश्यकताओं GB/T9444-88 मानकों को पूरा करना चाहिए।
3) ध्यान दें कि कास्टिंग R5 ~ R10 गोल नहीं है।
4) दोनों सिरों पर दांत चैम्फर और 1 45b.5) प्रत्येक रिंग युग्मन के दांत की चौड़ाई के दो और आधे रिंग गियर किनारे के साथ उच्च शक्ति वाले बोल्ट के साथ बनाया गया एक संपूर्ण रिंग, दांत की सतह के साथ नीचे के केंद्र में होना चाहिए।
2 बड़े रिंग गियर विनिर्माण प्रक्रिया
2.1 रफ
स्टील कास्टिंग ब्लैंक CITIC भारी मशीनरी कं, लिमिटेड भारी फोर्जिंग प्लांट द्वारा प्रदान किया जाता है, GB11352-89 मानक द्वारा संचालित मॉडल के लिए आवश्यकताओं को निर्दिष्ट करता है कास्टिंग प्रक्रिया, गलाना, कास्टिंग, हिट बॉक्स, सफाई, ड्रेसिंग कास्टिंग के अनुसार;। ड्राइंग और स्टील ब्लैंक के लिए तकनीकी आवश्यकताओं द्वारा निरीक्षण और स्वीकृति के दौरान
जांच, JB/T6402-92 मानकों के अनुसार स्वीकृति के बाद जारी
डाउन प्रक्रिया।
2.2 रफिंग
ड्राइंग और स्टे आउट अलाउंस, संरेखण, कनेक्शन, दोनों अंदर और बाहर के सर्कल, फेस मिलिंग, ड्रिलिंग और अन्य प्रक्रियाओं को मिलाकर पार किया गया।
2.3 अन्वेषण चोट
समग्र अल्ट्रासोनिक दोष का पता लगाना, आंतरिक गुणवत्ता को GB7233-87 मानकों की दो आवश्यकताओं को पूरा करना चाहिए।
2.4 सामान्यीकरण पूर्व उपचार
अर्ध-रिंग जोड़े सामान्यीकरण और टेम्पर्ड उपचार, बाद के सतह सख्त के लिए एक अच्छा संगठन प्रदान करते हैं; गर्मी उपचार के बाद आधा रिंग गियर निरीक्षण के चित्र प्रेस विरूपण।

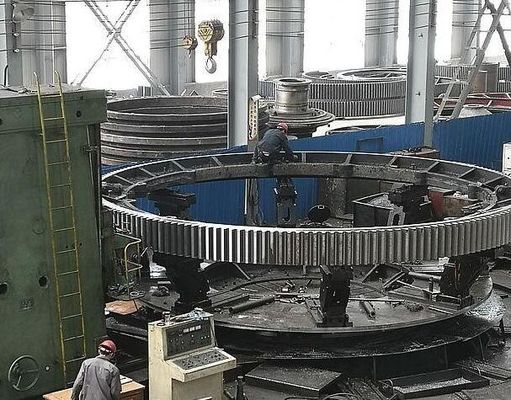

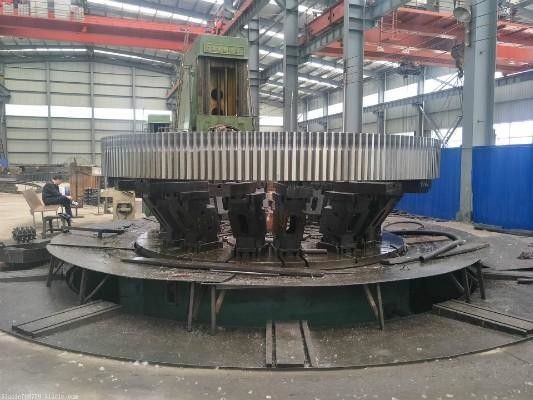

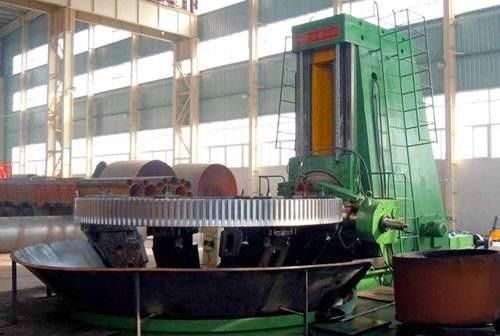

2.5 मशीनिंग
सबसे पहले दो और आधा रिंग उच्च शक्ति वाले बोल्ट के साथ एक पूरे के रूप में रिंग को जोड़ता है, समग्र प्रक्रिया एक सर्कल क्वाननई वाई दांत और ऊपरी और निचले सिरे को खींचकर, और फिर ड्राइंग और मशीनिंग मिलिंग प्रक्रिया आवश्यकताओं को खींचती है।
2.6 प्रसंस्करण तनाव का उन्मूलन
तनाव को खत्म करने के लिए समग्र रिंग एनील्ड।
2.7 समग्र रिंग सतह सख्त
यदि अल्वेओलर दांत की सतह प्रेरण सख्त, कठोरता HRC50 ~ 55, प्रभावी कठोर परत गहराई 3 ~ 5 मिमी।
2.8 अंतिम निरीक्षण
सबसे पहले, शमन आवृत्ति का पता लगाना, टेम्पर्ड रिंग गियर कोगिंग के बाद कठोरता ड्राइंग की आवश्यकताओं को पूरा करती है; दूसरा, यह पता लगाने के लिए कि अधिकतम बाहरी व्यास बड़ा आकार D6944 विरूपण 3 मिमी के रूप में है, जब तक योग्य न हो जाए तब तक यांत्रिक सुधार की आवश्यकता होती है; तीसरा, दांत और फिलेट चुंबकीय कण निरीक्षण, गुणवत्ता को दो आवश्यकताओं GB/T9444-88 मानक आवश्यकताओं को पूरा करना चाहिए; अंत में, अंतिम निरीक्षण के लिए चित्र और तकनीकी आवश्यकताओं के अनुसार।
CITICIC ने 1956 में शुरुआत की - चीन में सबसे बड़ा खनन उपकरण और सीमेंट उपकरण निर्माता। CITICIC प्रक्रिया उद्योगों में ग्राहकों को प्रौद्योगिकी और सेवाओं का एक वैश्विक आपूर्तिकर्ता है, जिसमें शामिल हैं
खनन, निर्माण, धातु विज्ञान, पर्यावरण, बिजली, रसायन, समुद्री, कास्टिंग और फोर्जिंग।
CITIC IC प्रति वर्ष 200,000 टन से अधिक गुणवत्ता वाले उपकरण का उत्पादन करता है। हमारे उत्पादों में ग्राइंडिंग मिल, स्क्रबर, क्रशर, भट्टियां, कूलर, होइस्ट, रिड्यूसर, स्टीम टर्बाइन और कंप्रेसर शामिल हैं। CITIC IC भारी कास्टिंग और फोर्जिंग के साथ-साथ इलेक्ट्रिक/हाइड्रोलिक नियंत्रण और स्नेहन प्रणाली का भी निर्माण करता है।
लुओयांग में हमारा कारखाना 3 मिलियन वर्ग मीटर से अधिक क्षेत्र में फैला हुआ है, जिसमें से 2 मिलियन वर्ग मीटर कवर के अधीन है। इसमें लगभग 10,000 कर्मचारियों का कुल कार्यबल है, जिनमें से 1,200 से अधिक इंजीनियर हैं।
CITIC IC प्रति वर्ष 200,000 टन से अधिक गुणवत्ता वाले उपकरण का उत्पादन करता है। हमारे उत्पादों में ग्राइंडिंग मिल, स्क्रबर, क्रशर, भट्टियां, कूलर, होइस्ट, रिड्यूसर, स्टीम टर्बाइन और कंप्रेसर शामिल हैं। CITIC IC भारी कास्टिंग और फोर्जिंग के साथ-साथ इलेक्ट्रिक/हाइड्रोलिक नियंत्रण और स्नेहन प्रणाली आदि का भी निर्माण करता है।
| आइटम | टिप्पणी |
| गिर्थ गियर के लिए सामान्य सामग्री | zg45, 35simn |
| बेहतर सामग्री | 42crmo |
गियर सामग्री
42CRMO स्टील डेटा
रासायनिक सूची
C : 0.38-0.45%
Si: 0.17-0.37%
Mn: 0.50-0.80%
S : अवशिष्ट सामग्री की अनुमति दें <0.035%
P : अवशिष्ट सामग्री की अनुमति दें <0.035%
Cr: 0.90-1.20%
Ni: अवशिष्ट सामग्री की अनुमति दें <0.030% Cu: अवशिष्ट सामग्री की अनुमति दें <0.030%
Mo: 0.15-0.25%
यांत्रिक डेटा
तन्य शक्ति σb (MPa): >1080(110)
उपज बिंदु σs (MPa): >930(95)
बढ़ाव σ5 (%): >12
क्षेत्र में कमी ψ (%): >45 Akv (J): प्रभाव अवशोषित ऊर्जा Akv(J): >63
प्रभाव क्रूरता मान αkv (J/cm2): >78(8)
कठोरता: <217HB
नमूना आकार: नमूने का ब्लैंक आकार 25 मिमी है
भौतिक डेटा
महत्वपूर्ण बिंदु तापमान (अनुमानित मान): Ac1=730℃, Ac3=800℃, Ms=310℃
रैखिक विस्तार गुणांक: तापमान: 20~100℃/20~200℃/20~300℃ /20 ~400℃/20~500℃ /20~600℃
रैखिक विस्तारशीलता: 11.1x10K/12.1x10K/12.9x10K/13.5x10K/13.9x10K14.1x10K
लोच का मापांक: तापमान 20℃/300℃/400℃/500℃/600℃,
लोचदार मापांक 210000MPa/185000MPa/ 175000MPa/165000MPa/15500oMPa
